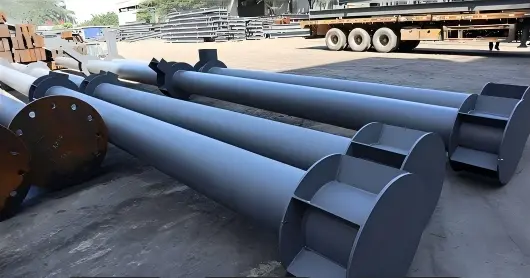

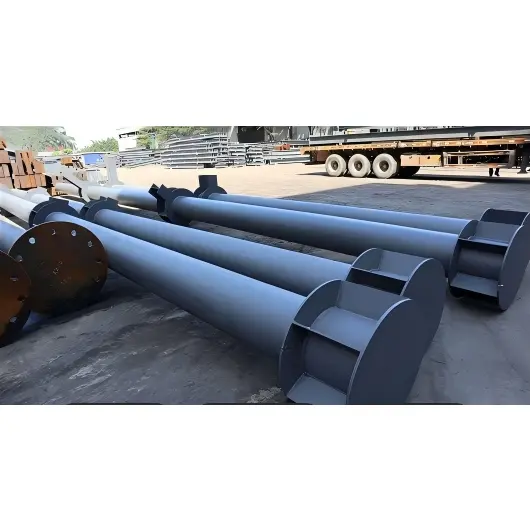

円形中空鋼管柱

これらのコラムは、滑らかな真っ直ぐな円筒形のプロファイルと環状断面を特徴としており、均一な荷重分布と優れた軸方向荷重支持能力を保証します。これらは上部構造から基礎に荷重を効果的に伝達し、軽量および重量鉄骨構造、造園建築、スタジアム、歩道、工業プラント、プレハブ建物など、さまざまな用途の垂直支持に適しています。ベースプレート、補強プレート、接続プレート、高力ボルトなどの必要な接続コンポーネントが付属しています。

製品の定義と構成

I. 円形管柱の基本定義

円形中空鋼管柱は、中空の円形断面を持つ垂直耐荷重コンポーネントです。これらの柱は主にシームレスまたは溶接された円形鋼管で作られ、鉄骨構造の建物、地方自治体のプロジェクト、橋、競技場で広く使用されており、主に軸方向の圧縮、曲げモーメント、ねじりモーメントに耐えます。

1. コア属性

材質: 主に炭素構造用鋼と低合金鋼。屋外または腐食環境には、亜鉛メッキ仕上げ、防食コーティング、またはステンレス鋼が利用可能です。

断面特性：外径（D）と肉厚（t）で定義されます。中空の円形形状により、全方向への均一な荷重分散、優れたねじり強度と圧縮強度、最小限の応力集中が保証されます。

製造プロセス: シームレスパイプ柱 (一体圧延され、高い耐荷重能力を提供) または溶接パイプ柱 (鋼板を圧延および溶接して形成され、低コスト) として利用可能です。

2. 主要なアプリケーションシナリオ

超高層ビル、大スパン会場（展示場・競技場）、高速鉄道駅、ひさし、産業プラント、橋脚、都市ガードレール支柱、景観柱などのコアチューブ 3. 基本仕様の表記

標準表記：φ外径×肉厚×長さ例：φ219×8×6000（外径219mm、肉厚8mm、カラム長さ6m）。

II.円形中空セクション (CHS) カラムアセンブリの構成

円形中空鋼管柱本体、上下端接続部、接続アクセサリ、および補助コンポーネントで構成される完全なシステム。位置に基づいて、柱本体、柱ベース/基礎、柱上部接続、梁と柱の接続、補助付属品の 5 つの主要なモジュールに分類されます。

1. カラム本体（コアコンポーネント）

主円形パイプ: パイプの直径、肉厚、材質は負荷要件に基づいて選択されます。非常に長いカラムは、スプライシング用のジョイント (フランジ、溶接、またはプラグイン接続) を備えたセグメントで製造される場合があります。

補強構造 (重荷重または高層用途には必須):

内部補強リングと縦方向補強リブ: パイプ壁の局所的な座屈を防止します。

ウエスト短縮・径移行部：上部と下部で荷重が異なる場合、可変径の円形パイプを使用して移行します。

2. 柱ベースアセンブリ（基礎に接続します。全体の安定性を決定します）

CHS コラムの下部用の完全な耐荷重アセンブリ。 2 つの一般的な形式が存在します。

1）アンカーボルト埋込型（最も一般的）

・ベースプレート：厚い円形または角形の鋼板で柱本体に完全溶接されています。

・アンカーボルト：コンクリート基礎に複数の高強度アンカーボルトを埋め込みます。

●付属品：ナット、ワッシャー、レベリングシム、グラウト材（下地を水平にして固定するための二次グラウト材）。

2）インサート式ソケットファンデーション（カップファンデーション）

・コンクリートソケット（カップ）＋挿入柱部＋周囲の締固めコンクリートまたは細骨材コンクリート。都市工学や橋梁建設でよく使用されます。

3. コラムトップアセンブリ（力を伝達し、上部構造をサポート）

上部構造コンポーネントのタイプに基づいて選択されます。

・コラムトッププレート：上部を密閉し、パイプ内部を保護し、上部からの荷重を伝達するキャッププレート。

・柱上部接続座・フランジ：上部円管、トラス、スペースフレーム支柱への接続に使用します。・ポストキャップ（造園・ガードレール用）：装飾性・耐候性。球形、フラットトップ、円錐形の形状があります。

4. 柱-梁・管-管接続継手（横荷重伝達用付属品）

円形パイプ柱を鉄骨梁、二次部材、隣接するパイプ柱に接続するための標準付属品:

・全周コーベル・ラグプレート：鋼製梁を支持するためにパイプ本体に溶接されます。

●接続フランジ・パイプクランプ：同径パイプ同士の接合や異径パイプ間の渡り継ぎ（レジューシングジョイント）に。

●高力ボルト、溶接当て板、接続板：接合部の締結、補強に。

5. 補助コンポーネント (設置、保護、メンテナンス)

●吊り上げ用付属品：吊り上げラグ、吊り上げリング（現場での吊り上げを容易にするために工場で取り付けられています）。

・防食：下塗り、中塗り、上塗り／溶融亜鉛めっき。防食シーリング（水の浸入と錆を防ぐエンドキャップ）。

・設置補助具：位置決めブラケット、仮止めサポート、アジャスタブルトップジャッキ（設置時の位置合わせ・仮固定用）。

Ⅲ．一般的なアセンブリ構成の例

1.標準的な工場製円形パイプ柱: メイン円形パイプ + ベースプレート + アンカーボルト + レベリングシム + トップキャップ + パイプ本体コーベル + 高力ボルト + 防食コーティング + リフティングラグ。

2.市道ガードレールポスト：メイン円形パイプ+埋め込みベースフランジ/コンクリート台座+装飾トップキャップ+ガードレール接続クランプ/ラグプレート+亜鉛メッキ防食コーティング。

3.高層鋼構造セグメント円管柱：セグメント円管+スプライスフランジ/溶接継手+内部補強リング+埋め込みアンカーボルトアセンブリ+環状梁柱接続プレート+総合防食システム。

IV.簡単な概要

・定義：中空円形鋼管製の垂直耐荷重部材。優れた機械的特性と幅広い用途を備えています。 ·システムロジック: カラム本体 + ベース接続アセンブリ + 上部接続アセンブリ + 横接続アクセサリ + 防食/リフティングアクセサリ;完全な構成は、プロジェクトの負荷とアプリケーションのシナリオに基づいて選択されます。

円形中空鋼管柱の主な利点は何ですか?

1. 円形断面により、均一な応力分布、高い軸方向圧縮強度、優れたねじり安定性が保証されます。

2. 流線型の外観はミニマルでありながら印象的であり、構造全体の美的魅力を高めます。

3. 低い耐風性により、屋外用途に優れた耐風性能を発揮します。

4. 軽量のため吊り上げ、設置が容易で施工効率が高くなります。

5. 内外面ともに耐食処理が施されており、湿気に対する耐久性があり長寿命です。

6. 包括的な仕様が利用可能。高さ、接続プレート、埋め込み部品は、さまざまな建築シナリオに合わせてカスタマイズできます。

H形鋼柱や正方形・長方形の中空形柱と比べて、円管柱の大きな特徴は何ですか？

I. 構造力学の利点

1. バランスの取れた全方向耐荷重と優れたねじり性能：慣性モーメントが全方向で均一（強軸・弱軸の区別なし）であり、風荷重、地震ねじり、偏心荷重に対する適応性がH形や角管に比べてはるかに優れています。これらは、大規模な会場、高層構造物、強風の影響を受ける沿岸プロジェクトに適した選択肢です。対照的に、角管と H セクションは軸が弱く、横方向のねじれに対して大きな弱点があります。

2. 同じ量の鋼材でより高い圧縮荷重容量と局所座屈耐性: 軸方向の圧縮下では、応力が円形パイプ壁全体に均等に分散されます。一定の断面積に対して、耐荷重は円管＞角管＞H形鋼の順になります。頑丈な支柱を軽量化してコストを削減し、鋼材を節約し、自重を減らすことができます。

3. 最も低い風抵抗係数：流線形の円形形状により、風荷重形状係数が約0.8と角管の1.3、H形鋼の1.5以上を実現します。これにより、そびえ立つ柱、屋外歩道、風力発電用支柱、天蓋柱にかかる風荷重が大幅に軽減され、基礎固定コストが削減されます。

II.製作・施工の特徴

1. 簡素化されたジョイント設計と柔軟な梁と柱の接続: 鋼製ビームは、角管の直角や H ビームのフランジ位置合わせの制約を回避し、360° 全周にわたって任意の角度で円形中空セクション (CHS) に接続できます。これは、傾斜した梁、放射状トラス、多方向梁の交差を含むシナリオに明らかな利点をもたらします。標準化された環状コーベルとクランプコネクタにより、組み立てが容易になります。

2. 便利なセグメントスプライス：全周突合せ溶接（内側/外側ベベルあり）とフランジ接続の両方をサポートします。円形チューブの円周溶接により、角に応力が集中しやすい角チューブや、フランジとウェブの正確な位置合わせが必要な H ビームとは異なり、応力が均等に分散されるため、製造公差が高くなります。

3. バランスの取れた吊り上げ重量: 均一な重量配分により、吊り上げ中の偏心荷重や転倒のリスクが排除されます。

Ⅲ．防食とメンテナンスの特徴

1. 腐食防止のための最適化された表面積: 特定の断面積に対して、外表面積は、円管 < 正方形/長方形管 < H ビームの順序に従います。これにより、必要な塗料や溶融亜鉛めっき材料の量が減り、コストが削減されます。鋭いエッジや「デッドゾーン」がないため、塗料のたまりや欠けた部分が防止され、屋外の腐食環境でも優れた耐久性が保証されます。

2. 水や塵が蓄積する「デッドゾーン」がない: 角管の上部溝や H 形鋼のフランジ溝 (これらは雨水や塵がたまって腐食につながる傾向があります) とは異なり、円形管の曲面により雨水が自然に流れ出すため、屋外の都市柱や景観柱の耐用年数が大幅に延長されます。

IV.建築美学の特徴と応用シナリオ

1. 統合された装飾デザイン: 湾曲したプロファイルは、景観建築、カーテンウォールマリオン、展示ホールのファサードに適しています。球形の柱のキャップや湾曲した装飾要素に対応し、構造耐力と建築の美学を組み合わせていますが、角管や H 形鋼はしばしば荒々しい工業的に見えます。

2. 限られたスペースへの適合性: 同じ耐荷重能力でより小さな外径を提供し、ユーティリティの配線、内部の装飾柱、およびコンパクトな機器のサポートに明確な利点をもたらします。 V. コストのトレードオフ (差別化の活用: 弱点と強み)

弱点: 超重荷重および密な間隔のフレーム柱の場合、H 形鋼の方がコストパフォーマンスが優れています。主な適用シナリオ: 高層構造物、長いスパン、多方向荷重、露出した/風の影響を受けやすい場所、および統合された構造装飾機能。円形中空セクション (CHS) は、これらの領域での総ライフサイクル コストを削減します。

VI.差別化されたポジショニングの概要

H 形鋼: 複数階建ての密に配置されたフレームに焦点を当てます。角チューブ: 通常の小規模な産業プラントに焦点を当てます。円形中空セクション (CHS) 柱: 長スパン、高層、多方向荷重、および統合された景観構造プロジェクトに焦点を当てます。これらは、ねじれ耐性、低い風抵抗、および腐食保護の容易さを通じて、かけがえのない市場優位性を確立します。

円形中空鋼管柱のエンドツーエンド加工ワークフロー

I. 製品分類

1. シームレス CHS コラム: 完成したシームレス鋼管ストックを深く加工して製造されます。小～中径、高精度耐荷重柱（φ60～φ630）によく使用されます。

2. 圧延溶接 CHS コラム: 鋼板を円筒形に圧延し、その後縦方向および/または円周方向に溶接して製造されます。大径・重荷重カラムに使用（超太カラム＞φ630の標準工法）。

II.標準処理ステップ (両方のタイプで共通の下流プロセス)

工程1：原材料の検査と裁断レイアウト

1. シームレスパイプ：材質、外径、肉厚の受入検査、探傷レポート。 CNC のこぎりまたはプラズマ カッターを使用して、適切な長さに切断します。

2. 圧延/溶接パイプ: 鋼板の入ってくる探傷とレベリング。開発された幅にCNC切断し、面取りを行います。

切断時の溶接収縮や機械加工の許容値は含まれています。

プロセス 2: 圧延および成形 (圧延/溶接 CHS のみに特有)

1. 鋼板を 3 ロール板曲げ機を使用して円筒状に圧延します。エッジを揃えて閉じます。

2.固定のための仮付け溶接;真円度およびエッジの位置ずれの調整 (位置ずれ ≤ 壁厚の 10%)。

工程3：主管本体継ぎ目の溶接

1. 長手方向シーム溶接: 圧延パイプの長手方向シームに自動サブマージ アーク溶接 (SAW) を使用して内側と外側の両方のビードを形成します。

2. 溶接後: 溶接継ぎ目の目視検査 → 超音波検査 (UT) (グレード I 溶接の全数検査)。

3. 長い柱のマルチセグメント接続のための円周突合せ溶接: 両面 SAW および NDT (非破壊検査) も利用します。

工程4：円管の丸め・矯正

圧延および溶接されたパイプは、重大な溶接変形を受けます。特殊な油圧式丸め機械を使用して真円度と真直度を修正し、楕円度を ≤D/1000 に制御します。シームレスパイプの場合は、わずかな矯正調整のみが必要です。

工程5：端面取り・端面加工（重要工程）

CNC旋盤/端面フライス加工:

· パイプの両端を平らにフライス加工し、溶接ベベルを切断して、端面の直角度を確保します。

・フランジ接続が必要なコラムの場合、パイプ端の見当（スピゴット）を精密加工し、フランジと面一にフィットさせます。

工程6：柱端部品の組立・溶接

1. 柱ベースプレートの組み立て：四角形または円形のベースプレートとスチフナーリブのレイアウトと組み立て、その後の位置決めのための仮付け溶接。

2. カラムトッププレートとエンドキャップ：パイプ開口部を密閉し、水の浸入を防ぐためのエンドキャップのフルシーム溶接。

3. コーベル/ラグプレート/環状接続プレート: 図面に従ってレイアウト、パイプ周囲に組み立て、仮付け溶接による固定。

4. 内部補剛リング (重荷重高層柱用): 内部環状補剛板を分割して吊り上げ、設置し、内部仮付け溶接で固定します。

工程7：部品の全姿勢溶接

1. ベースプレートのリブとコーベル: ガスシールド溶接またはサブマージアーク溶接 (SAW) を使用して溶接します。

2. 重要な接合溶接部: 設計要件に従って UT 非破壊検査を受けます。

工程8：完成品の修正と穴あけ

1. 火炎加熱と機械的方法を組み合わせて溶接変形と柱の真直度を修正します。

2. 必要な場所にボルトとユーティリティライン用の穴を CNC ドリルで開けます。工程9：サビ取り・防食処理

1. ミルスケールと錆を除去するために Sa2.5 グレードまでショットブラストします。

2. 塗装：プライマー+中塗り+上塗り;必要に応じて溶融亜鉛メッキ工程に進みます。

工程10：完成品のナンバリング・検査・梱包・出荷

1. コンポーネント ID、グリッド線、および標高レベルをマークします。

2. 倉庫に保管する前に、寸法、溶接、防食コーティングを総合的に検査します。

Ⅲ． 2 つのプロセスの比較

1. シームレス円形中空鋼管柱: 短い加工時間、縦方向の溶接がなく、優れた構造的完全性。ただし、パイプ径には制限があり、大径のものは調達コストが高くなります。

2. 圧延および溶接された円形パイプ柱: 完全にカスタマイズ可能な壁厚で超大径が可能。追加の圧延および縦方向の溶接ステップが必要になりますが、大規模なコンポーネントのコストが低くなります。

IV.特化カスタマイズ（高層ビル用巨大円管柱）

1. コンクリート充填柱の場合: パイプの端にグラウト注入穴と空気抜き穴があらかじめ確保されています。

2. 異径円管柱：円錐状の移行部（レデューサー）を圧延、溶接して異径を接続して製作します。

円形中空セクション (CHS) カラムの主要な性能パラメータ

I. 幾何学的仕様

1. 指定

形式：φD×t×L

・D：外径（mm）一般的なサイズには、φ89、114、165、219、273、325、426、530、630、720、820、920、1020...が含まれます。

・t：肉厚（mm）。 4～50mm

・L：標準カット長さ。通常は6m/9m/12m。セグメント化されたスプライシングにより非常に長い長さを実現

2. 寸法許容差

1.楕円率: ≤ D/1000

2. カラム本体の真直度：L/1000以内

3.端面直角度：≦t/10

II.材料機械的性質（主流グレード：Q235B/Q355B）

Q355NL は、低温衝撃に対する耐性があるため、低温用途に選択されます。

Ⅲ．主要な構造パラメータ

1. 断面特性（同重量の角管・H形鋼より優れる）

・回転半径はどの方向でも均一です。強い軸と弱い軸の区別がない。

· 耐風係数: μ ≈ 0.8 (対角形/長方形管の場合は 1.3、H 形鋼の場合は 1.5)。風荷重の影響が少ない

1. 圧縮の利点: 高い軸圧縮安定性係数;同じ断面積の角柱を超える耐荷重能力

2. ねじり抵抗: 円形セクションの極慣性モーメントは、非円形セクションよりも大幅に高くなります。優れた耐震性能と耐偏心荷重

IV.溶接およびNDT (非破壊検査) のパフォーマンス

1. 長手方向/円周方向の溶接 (グレード I): 100% 超音波試験 (UT);グレード II 溶接: 20% スポットチェック UT;

2. 溶接引張強度が母材の規格値以上であること。 V. 防食仕様

1. ショットブラストによる錆除去グレード: Sa2.5 (国家標準)。

2.標準塗装方式：下塗り+中塗り+上塗り;乾燥膜の総厚さ: 80 ～ 160 μm。

3. 溶融亜鉛めっき: 亜鉛コーティングの厚さ ≥85 μm;海岸の腐食環境向けに設計されています。

VI.コンクリート充填管状（CFT）柱の仕様

1. 充填材に通常使用されるコンクリートグレード: C30、C40、または C50。

2. 鋼管とコンクリートの間の相乗的な耐荷重作用。全体的な軸方向の耐荷重能力は 2 ～ 3 倍増加しました。超高層建築物によく使われています。

VII.設置・接続仕様

1. フランジ接続: グレード 8.8 または 10.9 の高力ボルトを使用します。

2. 柱ベースプレート: 板厚 16 ～ 60 mm。埋め込みアンカーボルト（M20～M64）を装備しています。
