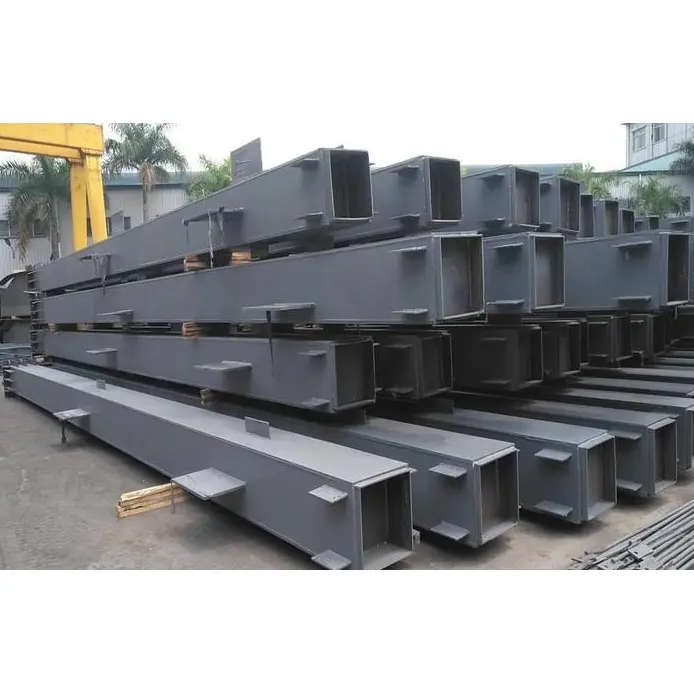

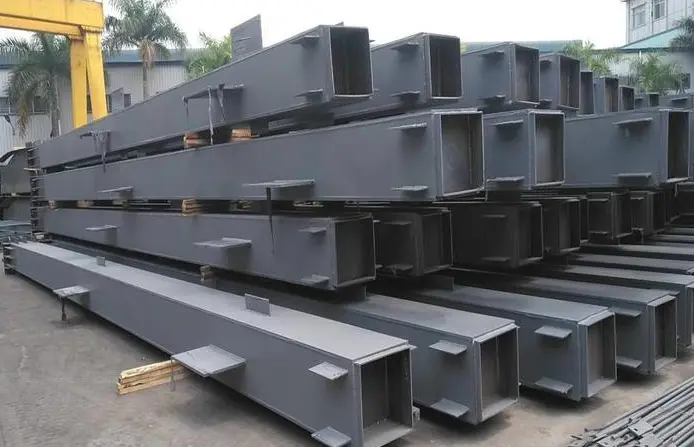

角形中空構造用鋼柱は、閉断面の箱型耐力支柱の一種です。これは、中小規模の鉄骨構造プロジェクト向けの最もコスト効率の高い主要な垂直支持コンポーネントです。一般に方向性耐荷重特性を示す H 形鋼の構造特性とは異なり、この角形鋼柱は閉じた溶接断面を特徴としています。このデザインにより、両方向のバランスの取れた耐荷重性能が保証されると同時に、すっきりとした四角い外観と軽量な自重が実現します。
- 母材の選択: 市場で入手可能な主流の高品質構造用鋼板、特に Q235B および Q355B グレードを慎重に選択します。これらの原料は不純物レベルが低いのが特徴です。その靭性と構造強度は国の建築基準に完全に準拠しているため、亀裂や腐食などの将来の潜在的なリスクを根本から排除します。
- 加工ワークフロー: 角形中空形鋼柱は、平鋼板を素材として製造されます。これらのプレートを曲げて接合し、閉じた角筒（箱断面）形状を形成します。コラムは、精密な切断、機械的な矯正、ベースプレートの溶接、接続穴の穴あけ、錆の除去、および防食表面コーティングを含む厳格な仕上げプロセスを経ます。
・構造特性：密閉箱断面構造のため、全体がコンパクトで均一です。コラムシャフトは完全に真っ直ぐで曲げ偏差がゼロであり、内部応力分布が均一であるため、垂直方向の圧縮荷重と横方向のねじり力の両方に安定して耐えることができます。
- 標準コンポーネント: 完成した角柱本体、厚みのあるソリッドスチールベースプレート、および固定補強プレート。
- 補助材料: 特注製作の接続プレート、高強度締結ボルト、接続ガセット プレート (ラグ)。
- 納品上の利点: すべてのコンポーネントは統一されたセットとして同時に製造され、完全な寸法互換性が保証されます。追加のアクセサリを別途購入する必要はありません。すぐに設置できる完全なパッケージが 1 回の発送で配送されるため、現場ですぐに設置できます。
- Light Industrial Buildings: Small to medium-sized steel-structure factories, warehouses, simple production workshops, and outdoor canopies.
- プレハブ仮設施設: 建設現場のユニットハウス、プレハブ現場囲いの支柱、仮設プラットフォーム。
- 商業および土木インフラストラクチャー: 低層の商業ビル、カーポート、小規模な鉄骨造園構造、および自治体の支持構造。
閉断面角管は、両方向で同様の慣性モーメントを特徴とし、従来の開断面鋼プロファイルの固有の弱点 (通常、異方性強度を示す) を克服します。これにより、圧縮抵抗、横方向の変位抵抗、およびねじれ抵抗の能力が同時に最大化されます。設計者は、双方向の荷重差に関する追加の計算を実行する必要がなくなり、製品がフレーム柱や周囲耐荷重サポートなどのさまざまな設置位置に適したものになり、全体の構造設計スキームが効果的に簡素化されます。
同等の耐荷重を前提とすると、角中空形鋼柱の自重はH形鋼やコンクリート柱に比べて大幅に小さくなります。これにより、基礎の注入コストが削減され、下層土壌への負荷が軽減されるだけでなく、より軽量な吊り上げ装置の使用が可能になり、現場の人件費も削減されます。そのため、予算が限られた中小規模の軽量鉄骨構造プロジェクトに非常に適しています。
構造部材は完全に正方形で真っ直ぐで、鋭利な突出エッジのない平らな表面を特徴とし、それによって強力な視覚的均一性が保証されます。露出した内部耐力柱として利用する場合でも、装飾パネルで覆った外部柱として利用する場合でも、これらはデザインにシームレスに統合され、構造的機能と建築上の美学のバランスをとり、商業、住宅、および景観プロジェクトの美的要求に応えます。
完成品は、真直度と端面の平坦度の両方について厳しい工場基準を満たしており、標準化された事前ドリル穴と面取りエッジが備わっています。これにより、現場での組み立て時の位置合わせ誤差に対する高い許容度が保証され、建設担当者が時間のかかる研削や修正作業を行う必要がなくなります。初心者の作業員でも組み立て作業を迅速に完了できるため、全体の建設スケジュールが目に見えて短縮されます。
乾燥した屋内空間、露出した屋外エリア、湿気の多い沿岸地域など、さまざまな使用環境に合わせて、当社は塗装コーティング、溶融亜鉛めっき、および事前亜鉛めっき鋼帯処理という 3 つの異なる防食ソリューションを提供しています。お客様はプロジェクトの予算や使用環境に応じて自由に選択することができ、酸化、雨水腐食、風圧侵食に対する長期的な耐性を確保し、鋼柱の寿命を延ばすことができます。
当社は、さまざまな標準サイズの在庫を維持すると同時に、プロジェクトの多様な要件を満たすために、カスタムの長さ、特定の壁の厚さ、独特の形状のカットアウト、特殊なイヤープレート溶接などの非標準のカスタマイズ サービスも提供します。小さいサイズは小さな天蓋やプレハブ構造物などの用途に適しており、大きいサイズは中規模産業プラントの高負荷需要に対応できるため、さまざまなプロジェクト層にわたる調達ニーズを包括的にカバーします。
当社の角型中空構造用鋼柱は、CNC 切断装置を使用して加工され、プレートやチューブの正確なサイズを保証します。当社は端面の直角度を厳密に管理し、エッジ欠けの問題のない滑らかでバリのない切断面を実現し、ソースから直接構造部材の位置合わせ精度を保証します。
各カラムには、厚みのある固体ベースプレートが均一に取り付けられています。当社では、周方向の完全溶け込み溶接プロセスを採用し、高密度で堅牢な溶接シームを確保しています。これにより、不完全な溶融やスラグの混入などの品質欠陥が排除され、柱ベースと基礎の接続の構造的安定性が強化され、高負荷条件下でのベースプレートの剥離が防止されます。
当社は建設設計図に厳密に従い、接続穴の穴あけ、取り付けイヤープレートの溶接、端部の面取りなどの正確なカスタマイズ手順を実行します。すべての加工パラメータは国家規格に照らしてベンチマークされており、現場での組み立て中にボルトとプレート間のシームレスな位置合わせを保証します。
指定された防食計画に従って、機械洗浄とショットブラスト技術を組み合わせて、鋼の表面からミルスケールと錆層を徹底的に除去します。錆を除去した直後に下塗り・上塗りの多層塗装や溶融亜鉛めっきを施し、母材の二次錆を防止します。
- 冷間成形閉鎖構造用鋼セクションの仕様: GB/T 6728
- 鋼構造の設計基準: GB 50017-2017
|
材料 |
降伏強さ |
抗張力 |
破断後の伸び |
低温衝撃エネルギー |
|
Q235B |
≧235MPa |
375～500MPa |
≥26% |
≧27J |
|
Q355B |
≧355MPa |
470～630MPa |
≧20% |
≧34J |
- 標準辺の長さ: 40×40mm、50×50mm、60×60mm、80×80mm、100×100mm、120×120mm、150×150mm、200×200mm。
- 互換性のある壁の厚さ: 2.0mm、2.5mm、3.0mm、4.0mm、5.0mm、6.0mm、8.0mm。
- 標準長さ: 2m～12m。カスタム長さの最小注文しきい値なしで、指定された長さ範囲へのカスタムカットをサポートします。
- 断面積: 1536 mm² (15.36 cm²)
- 理論上の単位重量: 12.06 kg/m
- 構造特性: バランスの取れた双方向の曲げとねじり抵抗。軸方向の圧縮下での優れた安定性。ライトフレーム構造用途の大部分に適しています。
- 構造上の利点: 閉じたボックスセクション構造が特徴です。開断面鋼製プロファイルと比較して、横方向の変位とねじれに対する優れた耐性を提供し、横方向の風圧と外部からの地震力を効果的に軽減します。
- 設計閾値: コンポーネントの細さ比 (λ) ≤ 150。この値は、土木建築および中規模工業用建物の軽量鋼の重要な設計限界 (「赤線」) を満たしており、さまざまな耐荷重フレーム柱の設計基準に適しています。
- 寸法偏差: 側面の長さと壁の厚さの偏差は、冷間成形鋼片の国家規格で規定された制限に厳密に従っています。
- 真直度精度: 構造部材の全体的な真直度は全長の 1/1000 以下でなければならず、ねじれや傾きなどの問題を効果的に排除します。
- 端面の要件: 切断端面は完全に水平かつ垂直に維持され、傾きや凹みがなく、取り付け時に正確にフィットします。
- スプレーコーティング: プライマーとトップコートの二層塗布を特徴とし、乾燥膜厚は 80 ～ 120 μm に制御されます。このオプションは乾燥した屋内環境に最適であり、パフォーマンスと費用対効果の最適なバランスを提供します。
- 溶融亜鉛めっき: 亜鉛コーティングの厚さ ≥ 65 μm を誇り、酸化と腐食に対する最大の耐性を提供します。屋外、野外条件下では、この処理により 8 ～ 15 年の耐用年数が保証されます。
- 亜鉛メッキ済みストリップ角チューブ: 基材自体に亜鉛コーティングが事前に施されており、安定した基本的な防錆特性を備えています。これにより、シンプルな軽量鉄骨建設プロジェクトにとってコスト効率の高い選択肢となります。
当社の角中空構造用鋼柱は、-20°C ～ +60°C の温度範囲内で長期間安定して動作するように設計されています。本質的に地震力や風圧に対して耐性があり、極端な高温や低温の影響を受けません。これらのカラムは、密閉された屋内空間、屋外の屋外環境、湿気の多い沿岸地域など、さまざまな環境での導入に適しています。
角中空構造用鋼柱の経験豊富な国内メーカーとして、HAISHENG は天津、福建、山東、湖北にまたがる 5 つの最先端のインテリジェント生産基地を運営しています。当社は、切断、溶接、深加工から防食処理に至るまで、生産ライフサイクル全体を独自に管理し、中間マージンのない直接顧客へのサプライチェーンを確保します。小ロットの購入であっても、大量のコンテナの輸出であっても、当社はバイヤーに本物の最低価格の工場出荷時の価格を提供し、それによってプロジェクトの調達予算を効果的に管理することが可能になります。
原材料の受け入れから完成品の発送に至るまで、徹底した品質検査体制を確立しています。原材料は、材料証明書と照合して個別に検証されます。生産段階では、寸法のスポットチェックを実施し、溶接継ぎ目の非破壊検査を実施します。最後に、すべての完成品は統一検査を受け、真直度や防食コーティングの厚さを確認します。すべての製品は国家規格 GB/T 6728 および GB 50017-2017 に厳密に従っています。変形、溶接不良、腐食などの品質問題を徹底的に排除し、現場での設置の手戻りや検収不合格などのトラブルを根本から回避します。
一般的な単品サプライヤーとは異なり、構造図に基づいて、規格外の切断、特注の穴あけ、イヤープレートの溶接、特殊な防食処理を実行できます。当社は、天蓋、倉庫、単純な構造プロジェクトに最適な標準的な角形中空断面柱を在庫から供給すると同時に、中規模の工場や高層の補助鋼構造などの複雑なプロジェクトの需要を満たすカスタムの頑丈な箱型断面柱も提供しています。これにより、標準化された調達と個別のカスタマイズの両方のニーズを満たすワンストップ ソリューションが提供されます。
鉄構造物輸出業界における長年にわたる深い専門知識により、当社は東南アジア、中央アジア、アフリカ、南米などの地域のエンジニアリング調達基準に精通した専任の海外プロジェクトチームを維持しています。当社は完全な通関書類、品質検査証明書、材料報告書を提供します。当社は、カスタマイズされた輸出梱包をサポートし、安定した国境を越えた物流チャネルを利用するとともに、海外の顧客向けに調達と配送のプロセスを簡素化するための多言語技術サポートも提供します。
販売前サービスには、仕様の選択と負荷のマッチングに関する支援が含まれます。販売プロセス中に、生産および出荷状況に関するリアルタイムの最新情報を提供します。販売後も、無料のインストール ガイダンスとトラブルシューティング サポートを提供します。製品自体に起因する品質問題については、保証およびメンテナンスサービスを提供します。さらに、当社はパートナーに対して、構造変更やコンポーネント交換の支援を含む長期的な技術サポートを提供します。
1. Q: 角形中空形鋼柱とH形鋼柱はどのように選べばよいですか?
A: 角形中空構造鋼柱は、荷重を 2 方向に均等に分散し、すっきりとした美観を備え、軽量で、優れたコスト効率を実現します。軽～中規模の工場、倉庫、屋外キャノピー、カーポート、プレハブモジュール式建物、低層の土木構造物に最適です。逆に、H 形鋼柱は、高層、大スパン、頑丈な工業用建物に適しています。クライアントは、特定の負荷要件と予算の制約に基づいて柔軟に選択できます。
2. Q: Q235B と Q355B の鋼材グレードはどのように選択すればよいですか?
A: Q235B 材料は低コストで優れた靭性を備えているため、天蓋、プレハブ住宅、小規模倉庫などの軽荷重プロジェクトに十分適しています。 Q355B は、優れた圧縮能力と耐荷重能力を備えた高強度材料であり、高負荷の産業プラント、高い風圧を受ける屋外エリア、腐食が発生しやすい沿岸地域を含む中規模の鉄骨構造プロジェクトに適しています。
3. Q: 特定の用途シナリオに最適な防食プロセスはどれですか?保証期間は何ですか?
A: 乾燥した屋内環境の場合は、最も費用対効果が高いスプレー塗装をお勧めします。標準的な屋外条件では、耐用年数が 8 ～ 15 年の溶融亜鉛めっきが推奨されます。単純な仮設構造の場合は、亜鉛メッキ帯鋼製の角形チューブが有力な選択肢となります。通常の使用条件下では、人為的な損傷がない限り、スプレー塗装製品の保証は 1 ～ 3 年ですが、溶融亜鉛メッキ製品の保証は 5 ～ 8 年です。
