丸鋼柱

丸鋼柱は、主に円形中空鋼管で構成される垂直耐力構造部材です。エンジニアリング用途では、主に軸方向の圧縮に耐えると同時に、構造構成に応じて曲げモーメント、ねじりモーメント、その他の複合荷重にも対応します。これらの柱は、シームレスまたは溶接された円形鋼管を使用して製造できます。チューブの直径、肉厚、材料グレード、接続の詳細などの特定のパラメータは、設計荷重、スパン、建物の高さ、設置条件、使用環境に基づいて決定されます。製品の提供範囲は、管状本体自体にとどまらず、ベース プレート、キャップ プレート、補強材、コーベル、ガセット プレート、フランジ、接続プレート、高力ボルト、吊り上げアタッチメントなどのコンポーネントの包括的なシステムを含みます。

カスタムエンジニアリングと完全な接続構成を組み合わせて、鉄骨構造プロジェクトの多様なニーズに対応します：

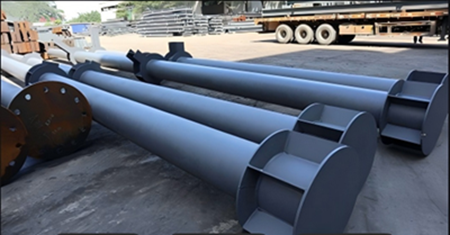

丸鋼柱は、構造構造図に基づいて特定の長さと接続の詳細に合わせて製造されます。このシステムは、管状本体、上端と下端の接続、接続アクセサリ、および補助コンポーネントで構成され、柱本体、柱ベース/基礎インターフェイス、柱キャップ接続、梁と柱の接続、および補助アクセサリの 5 つのモジュールに編成されています。仕様は通常、φD×t×Lで表されます。Dは外径、tは肉厚、Lは部品の長さを表します（たとえば、φ219×8×6000は、外径219mm、肉厚8mm、長さ6000mmを示します）。標準外径はφ89、114、165、219、273、325、426、530、630とそれ以上のサイズがあり、プロジェクトの要件に応じて肉厚を選択できます。

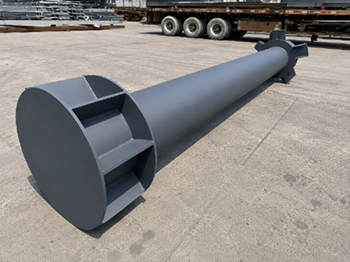

非常に長い柱の場合は、輸送、吊り上げ、および現場での建設上の制約に対応するために、フランジまたは溶接継手を介して接続される部分的な製造が採用される場合があります。柱ベースには、基礎のタイプに応じて、ベース プレート、アンカー ボルト、シム、レベリング コンポーネントを取り付けることができます。コラムトップにはキャッププレート、接続マウント、またはフランジを装備できます。また、梁と柱の接続には、図面に指定されているコーベル、ガセット プレート、接続プレート、またはクランプを組み込んで、管状の柱を鉄骨梁、トラス、スペース フレームなどの上部構造に接続できます。

丸鋼構造柱の主な利点とセールスポイント:

1. バランスのとれた荷重分散、構造安定性の向上

円形の断面により、すべての方向に均一な荷重が分散されるため、軸方向の圧縮や多方向の荷重条件に最適です。

2. 洗練された外観、美的魅力

滑らかな湾曲したプロファイルは洗練された外観を提供し、構造耐荷重能力と全体的な建築美学とのバランスをとります。

3. 耐風性が低く、屋外プロジェクトに最適

円形のプロファイルにより風の抵抗が最小限に抑えられるため、キャノピー、パーゴラ、スタジアムなどの屋外構造物に適しています。

4.中空構造、便利な輸送と持ち上げ

設計要件を満たしながら耐荷重能力と自重のバランスを最適化し、輸送、持ち上げ、現場での設置を容易にします。

5. 複雑な環境向けの多彩な防食オプション

スプレー塗装や溶融亜鉛メッキなどのさまざまな防食処理に対応しており、湿気の多い環境や屋外環境などの特定の環境に合わせたソリューションが可能です。

6. 図面ベースのカスタマイズ、柔軟なプロジェクト適応

外径、肉厚、長さ、接続プレート、ベースプレート、埋込部品などのカスタマイズ仕様により、鋼構造プロジェクトの多様なニーズに対応します。

完成した丸鋼柱の品質を保証する標準化された加工ワークフロー:

円形鋼柱はカスタム設計された構造コンポーネントです。その品質は、生の鋼材だけでなく、切断、圧延、溶接、矯正、接続組立、防食処理などの重要な加工段階にも依存します。

主な製造および加工手順は次のとおりです。

原材料検査 → レイアウト・切断 →​​ 圧延・成形 → 柱本体溶接 → 溶接検査 → 丸め・矯正 → 端部・面取り加工 → ベースプレート・天板・接続部組立 → 接続溶接 → 穴あけ・最終位置合わせ → 錆取り・防食処理 → 最終検査、ラベル貼付、梱包、出荷。

継目無円柱は、完成した継目無鋼管をさらに加工して製造されます。溶接円柱には、鋼板の切断、圧延、長手方向の溶接などの追加の手順が含まれるため、大きな直径、厚い壁、または標準外の寸法を必要とするプロジェクトに特に適しています。

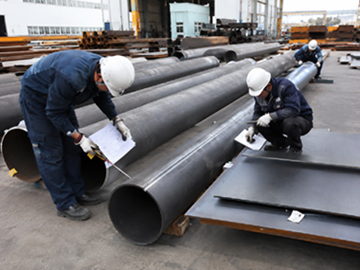

溶接後、設計仕様に従って関連する溶接部に対して非破壊検査 (NDT) が実行されます。完成したコンポーネントは、寸法精度、溶接品質、防食コーティングの完全性を含む最終検査を受けます。さまざまなプロジェクトの溶接等級、検査率、および合格基準は、設計文書および適用される規格に従って決定されます。

丸鋼管柱の主な適用分野:

鉄骨造の建物：

産業プラント、倉庫、プレハブ鋼構造物の垂直支持部材。

大規模会場：

スタジアム、展示場、長スパンビル、交通ターミナルなどの鋼製柱および構造支持体

キャノピーと歩道:

建物の入り口の天蓋、鋼製通路、連絡通路、および関連する支持構造。

景観建築:

景観パーゴラ、装飾柱、建物のファサード、および構造の完全性と美的デザインのバランスが必要なその他のプロジェクト。

自治体および交通工学:

工学設計に基づいて都市構造物、橋梁関連構造物、ガードレール支柱などに適用可能。

特殊な鋼構造プロジェクト:

そびえ立つ高さ、長いスパン、多方向の接続や複雑な接合を伴うプロジェクトでは、構造解析を通じて円管柱の仕様と接続の詳細な設計を決定できます。オリジナルの製品ドキュメントに記載されている適用範囲には、産業プラント、橋梁、会場、自治体施設、造園、プレハブ建築物が含まれます。

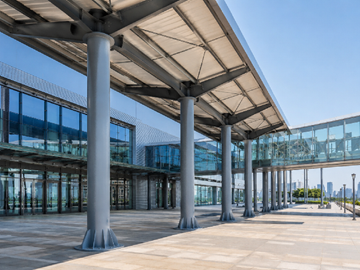

ケーススタディ: 展示センターのエントランスキャノピーと渡り廊下の鋼管丸柱:

現代の展示センターは、建物の廊下システムに接続された、入り口に長いスパンの鋼製天蓋を利用しています。このプロジェクトでは、天蓋と廊下の垂直方向のサポートが必要であると同時に、建築の美学、動線スペース、全体的な視覚的影響についても高い基準が要求されました。その結果、主要な支持部材として円形鋼管柱が選択されました。

円形のチューブ柱は、すっきりとした流線型のプロファイルを特徴としており、ガラスのカーテンウォールやモダンな鋼製の屋根構造と並んで、一貫した建築言語を作り出しています。構造的には、柱はベースプレートと補強要素を介して基礎に固定され、その上部は鋼製の梁と屋根構造に接続され、天蓋の完全な支持システムを形成します。

よくある質問

Q: カスタマイズすることはできますか?

はい。円形チューブカラムは、外径、肉厚、長さ、材質、接続タイプなどの設計図面に基づいてカスタマイズできます。また、ベース プレート、トップ プレート、補強プレート、接続プレート、コーベル、フランジ、埋め込み部品などのサポート製造も提供します。非常に長いコンポーネントの場合は、輸送と設置の要件に応じて、フランジまたは溶接で接続してセクションごとに製造を実行できます。

Q: 一貫した品質はどのようにして確保されますか?

製造工程には、原材料の検査、切断、溶接、丸め・矯正、接合部の組み立て、穴あけ、防食処理、最終製品の検査などの段階が含まれます。設計仕様に従って溶接後に非破壊検査 (NDT) が実行されます。完成品の段階では、寸法精度、溶接品質、防食コーティングが検証されます。その後、コンポーネントは保管または出荷される前にラベルが付けられます。

Q: 交通機関は信頼できますか?

円形鋼柱は、フランジまたは溶接接続を利用して、長さとプロジェクトの条件に基づいてセクションで製造できます。完成したコンポーネントはラベル付けされ、検査され、出荷用に梱包されるため、非常に長いコンポーネントの取り扱いが容易になります。
