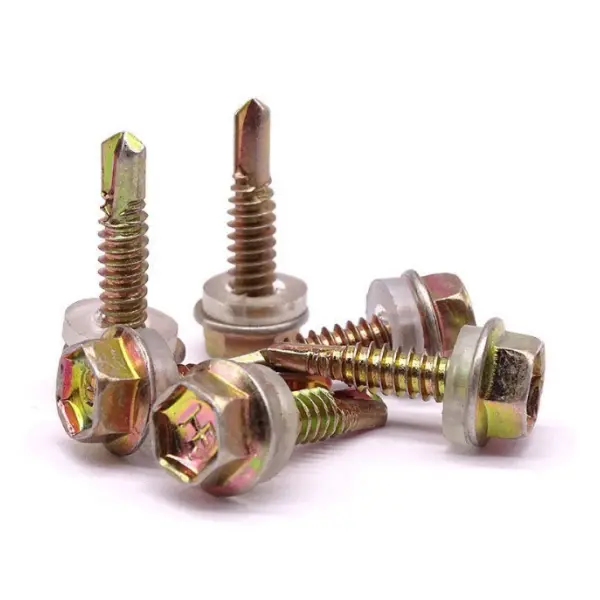

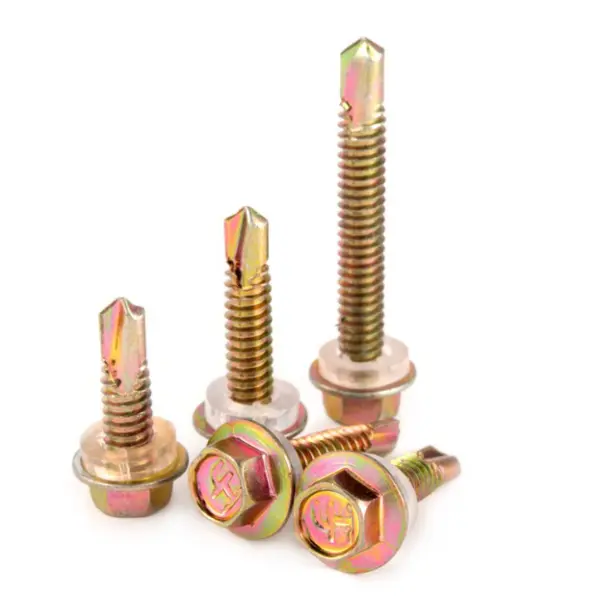

鋼クラッディング システム用セルフ タッピングねじは、屋根、壁クラッディング、トリム コンポーネント (水切りやコーナー アングルなど) を含む鉄骨構造の建築外壁用に特別に設計されています。
材質: 中炭素鋼 (1022) またはステンレス鋼 (410/304)。熱処理され、亜鉛メッキまたは複合コーティングで仕上げられています。
コア機能: 事前の穴あけの必要性を排除します。穴あけ、タップ加工、締め付けをワンステップで行います。カラーコート鋼板、亜鉛メッキ板、軽量鋼板母屋などの薄い金属板（0.5～6mm）の接続に適しています。
ヘッド: 六角ワッシャーヘッド。ソケットドライバーまたはパワーレンチと互換性があります。耐トルク性に優れ、滑りを防止します。
ポイント: 切りくず除去溝を備えた一体型ドリルポイント (ミニチュアツイストドリル)。鋼板に直接穴あけが可能です。
ねじ山: 並目ねじ (14 TPI)。強力なセルフタッピング能力と高いクランプ力を提供します。
表面仕上げ: 溶融亜鉛メッキ、着色亜鉛、またはダクロメット。耐食性があり、屋外での使用に適しています。
標準アセンブリには、ネジ本体と防水シールワッシャー (組み立て済み) が含まれています。手動で洗浄機を取り付ける必要がなく、現場ですぐに使用できます。
ヘッドタイプ: 六角ワッシャーヘッド;高い耐荷重能力と安全な面一のフィット感を提供します。 仕様（共通）：
o 直径: 5.5mm (#12)、6.3mm (#14)
o 長さ: 25 ～ 150mm (パネルと断熱層を貫通し、母屋に 25mm 以上埋め込む必要があります)
加工ポイント：ST4.2～ST6.3、各種鋼板厚に対応。
構造：金属ワッシャー（亜鉛メッキ鋼板・ステンレス鋼）＋EPDMゴムの複合ワッシャー。
機能：防水、漏水防止、耐老化性、耐候性（使用範囲：-40℃～120℃）。
寸法: 外径 ≥19mm。確実なシールを実現する広い接触面積を提供します。 3) 必要な工具 (取り付けに必須)
ドライバー: 1/4 インチ六角ソケット (8mm/10mm)。コードレスインパクトレンチまたは電動ドリル
補助具：水準器、巻尺、安全テザー（高所作業用）
引張強さ: ≥450 MPa
表面硬度：HRC 35～45（ハードドリルチップ、タフコア）
引抜強度：≧8700N（Q235、4mm鋼板）
トルク: ≥10.9 Nm
耐塩水噴霧: ≥500 時間 (溶融亜鉛メッキ)
適用板厚：0.5～6mm（ドリル先端仕様による）
屋根：カラー塗装鋼板を母屋に固定（耐風上げ、防水）
壁被覆材: カラーコーティングされた鋼板を壁の胴縁/母屋に固定します。
トリム/フラッシング: リッジキャップ、軒、ドア/窓コーナートリムの固定
その他: 太陽光発電 (PV) 設置システム、エアダクト、軽量鋼製建築外壁
1. 事前の穴あけとタップ加工のステップを排除します。迅速かつ省力的な設置
2. 緊密な係合。緩みや外れに強い
3. さまざまな素材と互換性があります。汎用性が高い
4. コンパクトなサイズ。薄肉で軽量なコンポーネントの接続に適しています
比較：標準先鋭タッピンねじ、標準ボルト、ブラインドリベット
1. 統合された穴あけと固定。極めて高い設置効率
ドリルポイントの切削構造を内蔵しています。事前の穴あけやタップ加工が不要になります。穴あけ、ねじ切り、固定が 1 つのステップで完了するため、プロセス手順が大幅に削減され、建設現場での大規模なエンベロープの設置に最適です。
2. 六角フランジヘッド;滑りのない強力なクランプ力
外付け六角ドライブとフランジ面を組み合わせ、電動レンチによる高トルクの作業が可能です。座面が大きいため、ねじ山剥がれやヘッドのせん断のリスクが最小限に抑えられ、鋼構造物の振動や風圧が伴う条件に適しています。
3. 統合された複合ワッシャー。優れた防水シーリング
金属および EPDM コンポーネントを使用して工場で事前に組み立てられています。ゴム複合ワッシャー: 締め付け後、パネル表面にぴったりとフィットします。老化や極端な温度に対する耐性。水源での水漏れを防ぎます。建物の外壁システムの防水用に特別に設計されています。
4. 金属接続に適した硬化材料
高い表面硬度を備えた完全硬化。 0.5～6mmのカラーコート鋼板や亜鉛メッキ鋼板を確実に穴あけ可能。バランスの取れた靭性により、取り付け時の破損やネジ山の剥がれに対する耐性が保証され、標準のタッピンねじと比較して優れた耐荷重能力を提供します。
5.耐食性、耐候性があり、屋外環境に適しています。
着色亜鉛メッキ、溶融亜鉛メッキ、ダクロメットコーティングなどの標準的な表面処理が特徴です。塩水噴霧や錆びに対して優れた耐性を発揮します。屋外または沿岸の産業施設での長期使用に耐える耐久性。屋外の鉄骨構造エンベロープ用途に最適です。
6. 糸のかかりが強く、風による浮き上がりや緩みに強い
特殊な粗めのセルフタッピングねじにより、スチール母屋としっかりと噛み合います。優れた引き抜き抵抗性と滑り抵抗性を提供します。屋根への強風荷重に耐え、時間の経過とともに緩みにくくなります。
1. 対標準の先の尖ったセルフタッピンねじ: 単価が高くなります。木材やプラスチックなどの非金属基材には適していません。
2. 対標準ボルト: 耐荷重性が低くなります。一次構造の耐力ジョイントには使用できません。エンベロープ システムおよび薄シート接続にのみ適しています。
3. 対ブラインド リベット: 繰り返しの分解とメンテナンスが可能です (使い捨てリベットとは異なります)。ただし、耐震性や繰り返し変形に対する耐性は高強度構造ファスナーに比べて劣ります。
スチールクラッディングシステム用セルフタッピングねじ 該当するシナリオ: 工場の屋根、壁のクラッディング (カラーコーティングされた鋼板)、水切りおよびコーナートリム、軽量鋼製エンベロープシステムなど。設置は鉄骨構造の外壁構造の一般仕様に従います。
1. 材料検査
仕様、長さ、防食コーティングを確認してください。事前に組み立てられた複合ワッシャーを検査して、損傷がなく、剥離や亀裂がないことを確認します。パネルの総厚に合わせてドリルポイントの仕様を区別します。
2. ツールの準備
六角ソケットドライバー、変速電動レンチ / 手持ち電動ドリルを用意し、速度やトルクをあらかじめ調整しておきます。巻尺、マーカー、カッターナイフも用意してください。
3. ベース表面の準備
パネルと母屋の表面に破片、緩んだ錆、突起がないことを確認してください。パネルの重なり接合部が滑らかで、パネルの表面に歪みがないことを確認します。
4. レイアウトと配置
図面に従って線をスナップしてネジの間隔を決定し、水平および垂直の位置を確保します。
1. パネルを位置合わせして合わせ、オーバーラップ幅が設計仕様を満たすように一時的に固定します。
2. 穴あけ中にパネル表面に垂直に圧力を加えます。垂直方向の位置を維持します。傾けたり、斜めにネジを打ち込んだりすることは固く禁止されています。
3. 一定の速度で穴あけと固定を行い、自動穴あけチップがパネルと母屋を貫通できるようにします。ドリル先端の破損やパネルの変形を防ぐため、急激な力や過度な力を避けてください。
4. 固定標準: ゴム製ガスケットが均一に圧縮され、わずかに外側に広がるように、フランジは複合ワッシャーを圧縮する必要があります。締めすぎるとゴム製ガスケットに亀裂が入ったり、パネル表面が凹んで漏れたりする可能性がありますので、締めすぎないでください。
5. 設置順序: パネル内の蓄積応力を最小限に抑えるために、スパンの中心から両端に向かって、中央から外側に向かって進めます。
1. 屋根パネルの場合は、波形の頂点にネジを配置します。トラフにネジを打ち込むことは禁止されています（水の蓄積や漏れにつながるため）。間隔... 図面を厳密に遵守し、特に棟、軒、雨樋の周囲の留め具の密度を高めることに重点を置きます。
2. 垂直の壁パネルを上から下に取り付けます。オーバーラップジョイントのネジ密度を高めて防水シールを確保します。
3. エッジのめくれや水漏れを防ぐために、トリム、コーナー フラッシュ、およびクロージャ ポイントを二重に締め、ネジをコーナーの両側に均等に配置します。
1. 包括的な目視検査: ネジが垂直で等間隔に配置されていること、ワッシャーが損傷しておらず、正しく配置されていることを確認します。
2. パネルの表面に大きなへこみや傷がなく、重ねられたシールが損傷していないことを確認します。
3. ネジの緩みやシール不良を防ぐため、完成部を踏む、こじる、叩くなどの行為は禁止します。
4. 損傷したワッシャーや位置がずれているネジがある場合は、直ちに交換するか再加工してください。
1. 元の複合ワッシャーを取り外したり交換したりしないでください。ワッシャーなしでの取り付けは固く禁止されています。
2. ねじを斜めに締めたり、過度なトルクで締めすぎると漏れやねじ折損の原因となりますのでおやめください。
3. ドリルポイントが摩耗したり、ネジ山が損傷したネジは使用しないでください。
4. 雨天時やパネル表面が濡れているときの屋外設置は避けてください。
1. 母材: 標準 1022 鋼中炭素鋼 (焼き入れ)。高腐食環境向けの 410/304 ステンレス鋼
2. 熱処理：完全硬化（表面硬化、芯部強靭）
3.表面防食：着色亜鉛メッキ、溶融亜鉛メッキ、ダクロメット、リン酸塩処理
4. 適合ワッシャー: 亜鉛メッキ鋼板 + EPDM ゴム (耐候性シール)
1. 表面硬度：HRC 35～45（穴あけ能力確保、チップ折れ防止）
2. 引張強さ: ≥450 MPa
3. 極限トルク：≧10.9N・m（標準仕様）
4. 引抜き能力 (0.5 ～ 4 mm 鋼板 + 母屋に適合): ≥8700 N
1. 一般的な呼び径: ST5.5、ST6.3 (エンジニアリングプロジェクトの主流)
2. ねじのタイプ: 粗いセルフタッピングねじ。シャープなプロファイル、強力なグリップ力
3. ドリルポイントのタイプ: 標準セルフドリルポイント; 0.5 ～ 6 mm のシート厚に適しています
1. 動作温度: -40°C ～ 120°C;高温/低温老化に対する耐性
2. 性能: 防水性、衝撃吸収性があり、シートの圧壊による損傷を防ぎます。耐用年数 ≥10 年
3. 構造：工場で単一ユニットとして事前に組み立てられています。取り外し不可
1. 着色亜鉛: 塩水噴霧耐性 ≥200 時間。屋内/乾燥した工場エリアに最適
2. 溶融亜鉛めっき / ダクロメット: 塩水噴霧耐性 ≥500 時間。屋外、湿気の多い環境、沿岸環境に適しています
1. 締め付け要件: ワッシャーは均等に圧縮されている必要があります。ゴムの亀裂やシート表面のへこみを防ぐため、締めすぎないでください。
2. 穴あけ深さ: カラーシートを貫通した後、スチール母屋への効果的な埋め込みは ≥25 mm でなければなりません。
3. 用途: 薄い被覆シート (屋根、壁パネル、水切り/トリム) の接続。主要な耐荷重構造接合部には使用できません
