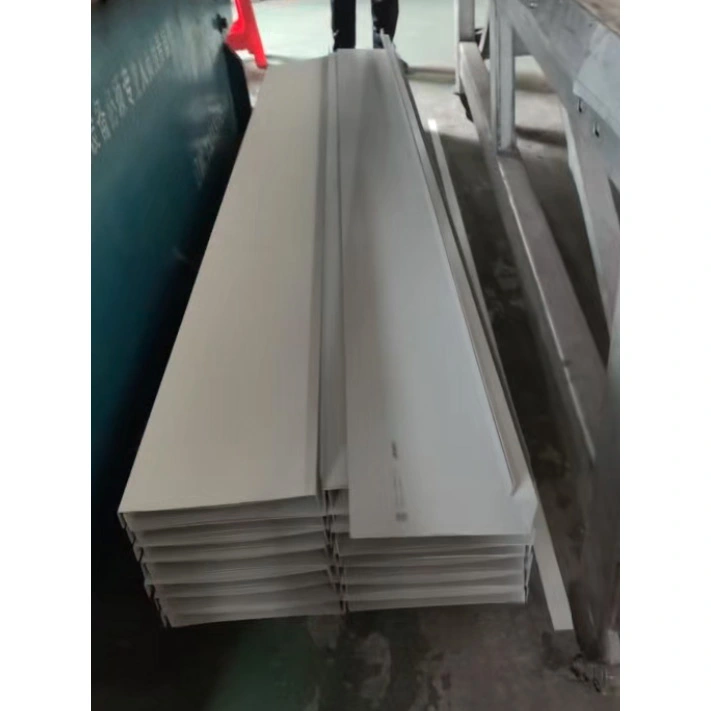

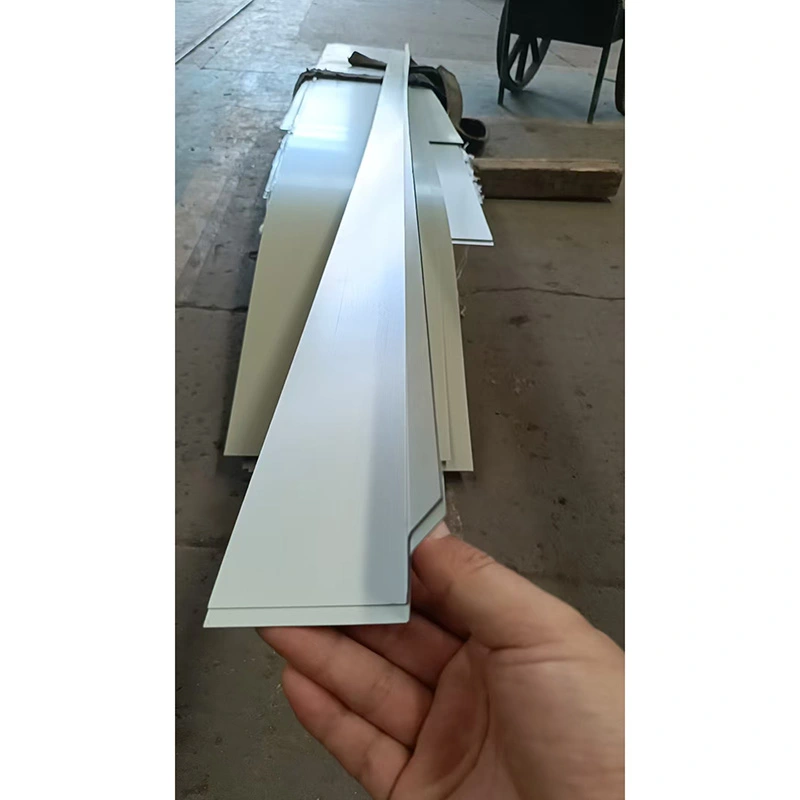

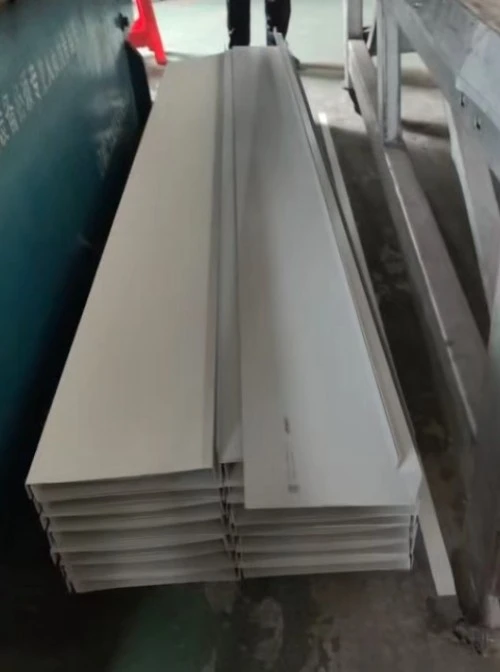

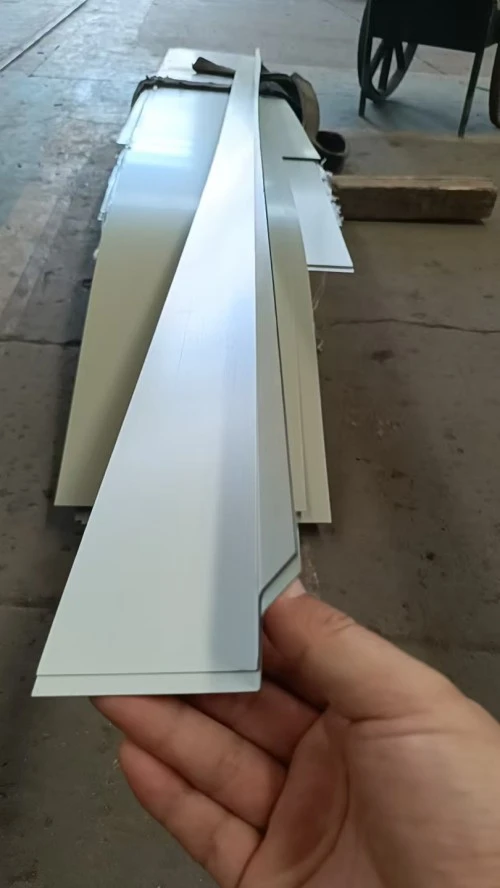

クラッディング用のスチール ルーフ エッジ トリム コンポーネントは、壁と屋根パネルの材質に合わせてカラーコーティングされたスチール シートから CNC 曲げされています。これらは、屋根と壁のすべての接合点と交差点に適用され、隙間をシールし、水を流し、きれいな仕上げを確保し、風や塵から保護し、鉄骨構造の外壁の防水システムに不可欠な仕上げアクセサリとして機能します。材質には、Al-Zn コーティングされたカラー鋼 (AZ150/AZ275) および 304 ステンレス鋼が含まれ、壁および屋根パネルに合わせた色で仕上げられています。
1. リッジキャップ + リッジエンドキャップ: ルーフパネルの頂点の接合部をシールします。エンドキャップは尾根の端を密閉し、風や雪の侵入を防ぎます。
2. 軒の水切り: 雨樋に伸びる屋根パネルの端をシールします。水を側溝に流し、逆流を防ぎます。
3. 切妻水切り: 屋根と切妻壁の交差点を密閉します。屋根の端と壁パネルの端の両方をカバーします。
4. 高低スパン フラッシング: 異なる高さの屋根セクションの間の移行領域に特化したトリム。
5. 天窓/ベンチレーター フラッシング: 上部、下部、および側面のフラッシング コンポーネントで構成される 4 面トリム アセンブリ。
1. 内部および外部コーナートリム: 90°の壁コーナーの仕上げトリム。
2. ベース/台座トリム: 壁の底部と地面の間の接合部の防水トリム。
3. ドアと窓の周囲のフラッシング: 窓枠のフラッシング、ドアヘッダー上のドリップフラッシング、およびサイドトリム/ケーシング。
4. 軒・欄干トリム：壁上部と屋根の接合部の端部仕上げ。
5.伸縮継手カバー：壁や屋根の可動継手のカバーです。
溶融亜鉛メッキタッピンねじ+EPDM防水ワッシャー、ブラインドリベット、ブチル防水テープ、耐候性シーラントを使用。
1. 標準厚さ: 0.5 ～ 0.7 mm;沿岸/強風地域: 0.7 ～ 0.8 mm。
2. コーティング: AZ150 (内陸); AZ275 (雨天/沿岸); 304 ステンレス鋼 (腐食環境用)。
3. 仕上げ：PE（標準）、HDP（高耐久性・耐候性）、またはPVDF（フロロカーボン）。
1. シンプルな倉庫: リッジキャップ + 軒トリム + 内部/外部コーナートリム + 標準シーラント。
2. 標準的な生産ワークショップ: 屋根と壁のトリムの全範囲 + ブチルテープ + 耐候性シーラント。
3. 沿岸化学プラント: 全体に AZ275 またはステンレス鋼のトリム。各接合部に防水テープを貼ります。
1. 防水シール: パネルの接合部と接続隙間をシールし、雨水の浸入をブロックし、排水を側溝や排水システムに導きます。
2. 分水と排水: 雨水を軒、破風、棟から遠ざけます。逆流と毛細管水のクリープを防ぎます。
3. パネル保護: 粗い切断端、ネジ穴、重ね継ぎ目をカバーします。錆び、衝撃による損傷、風の巻き上げから保護します。
4. 美的魅力: ラインを統一し、欠陥を隠し、建物全体の平坦性と視覚的な完全性を高めます。
5. システムの互換性: 屋根、壁、ドア/窓、雨樋などのさまざまなコンポーネントを接続し、システムの完全性と気密性を確保します。
エッジトリムは屋根および壁パネルと同じベース素材、コーティング、仕上げを共有しており、熱膨張係数の一致を保証します。これにより、膨張差による亀裂や漏れが防止されます。対照的に、セメント、PVC、および標準カラー鋼は収縮率が異なるため、多くの場合、接合部の亀裂や漏れが発生します。
標準化された傾斜を備えた精密 CNC 曲げによって形成されており、雨水を逆流したり溜まることなく側溝や壁面にスムーズに導きます。セメント仕上げは傾斜エラーや水の蓄積が起こりやすいのに対し、PVC は変形、たわみ、水が溜まる可能性があります。
プレハブコンポーネントは現場でリベットとシーラントを使用して固定されます。湿式モルタル工事が不要なので雨天時でも設置可能です。セメント仕上げには、モルタルの混合、左官塗り、養生という複雑で時間のかかるプロセスが含まれます。
尾根、分割レベルの移行部、ファン開口部、湾曲した切妻、不規則なドア/窓の端のコンポーネントは、現場または工場でカスタム曲げできます。セメントまたはプレキャスト部品のカスタマイズにはコストがかかり、多くの場合、仕上げが粗くなります。
オプションには、壁および屋根パネルの寿命に合わせて、AZ150 (内陸)、AZ275 (川沿い)、および 304 ステンレス鋼 (海岸) が含まれます。セメントモルタルは白華、風化、剥離しやすいのに対し、PVC は老化し、脆くなり、日光にさらされると亀裂が入ります。
局所的な漏れは再封するだけで修正できます。ドア、窓、換気システムを変更するときにコンポーネントを切断して再利用できます。損傷したセメント仕上げは削り取ってやり直す必要があり、廃棄物は使用できません。
クラッディング用のスチール ルーフ エッジ トリム コンポーネントは、クラッディングおよびエンクロージャ パネルの色と一致し、真っ直ぐできれいなエッジを作成します。セメント仕上げは、色むら、ひび割れ、剥離、外観不良などの問題が発生することがよくあります。
薄壁のカラーコーティングされたスチールは非常に軽量で、追加の土木構造物を必要とせずに母屋や壁パネルに直接固定できます。対照的に、セメントフラッシュは重く、梁や柱に余分な負荷がかかります。
1. セメントエッジ：ひび割れや水漏れが発生しやすい。インストールが遅い。風化や剥離を受けやすい。
2. PVC エッジ: 耐紫外線性が低い。高温ではたわみ、低温では脆くなる/破損します。
3. スチール構造エッジング: スチール製エンクロージャーシステム用のオリジナルのマッチングトリム。優れた防水性、耐久性、互換性を備えています。
原材料: Al-Zn 合金被覆鋼コイル (AZ150/AZ275) または 304 ステンレス鋼コイル。シートの厚さ、コーティング重量、塗装仕上げ (PE/HDP/PVDF) を検証します。表面に傷、塗装の損失、腐食がないことを確認してください。標準材料厚さ: 0.5 ～ 0.8 mm。
1. アンコイラーにコイルをロードし、スチールストリップを巻き戻します。
2. 各トリムタイプに必要な展開幅に基づいて、より狭いストリップに縦方向にスリットを入れます。コイルエンドから欠陥のある材料を廃棄します。

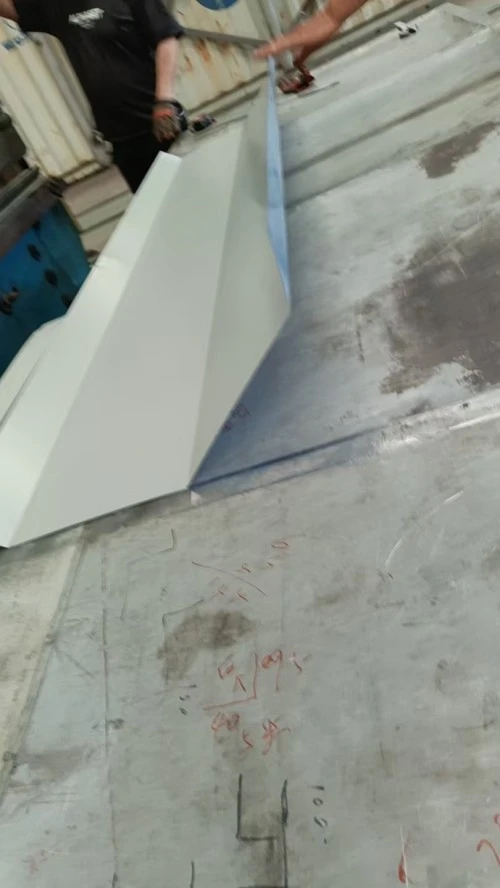

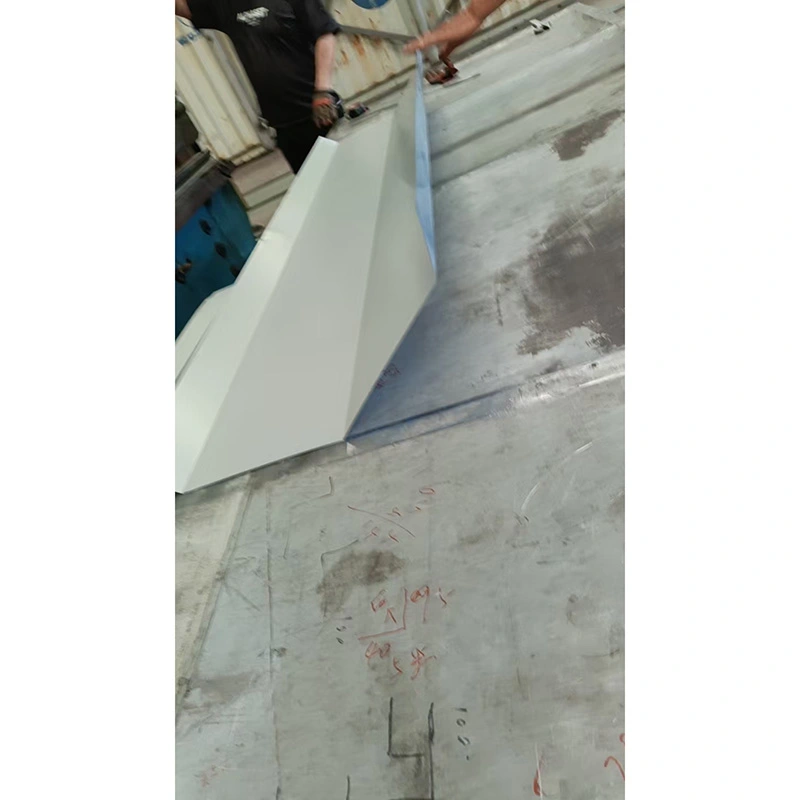

仕様に従って機械を調整します。図面に基づいて、内部/外部コーナー、リッジキャップ、水切り、ドア/窓周囲などの形状を 1 回のパスで形成し、一貫した曲げ角度とオーバーラップ寸法を確保します。表面の傷を防ぐために、ステンレス鋼の加工段階全体に保護フィルムを貼ります。
実際のプロジェクトの長さに合わせてカットします。切断面が滑らかでバリがないことを確認してください。
1. 曲げ寸法、幅、角度を測定します。
2. 塗装の損傷、曲げ亀裂、またはエッジの歪みがないか検査します。不適合品を再加工します。

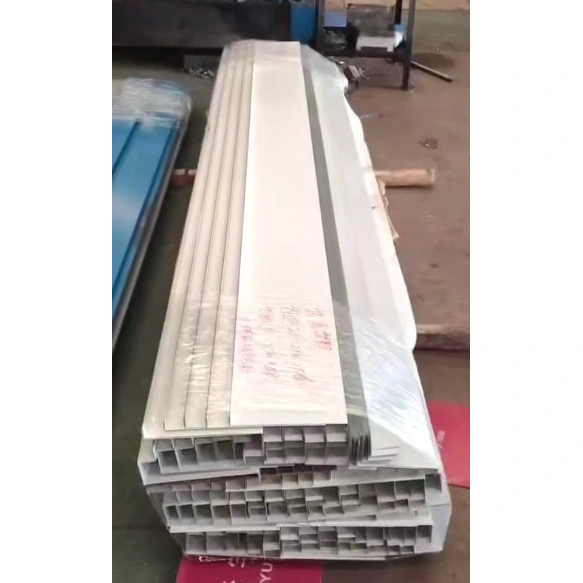

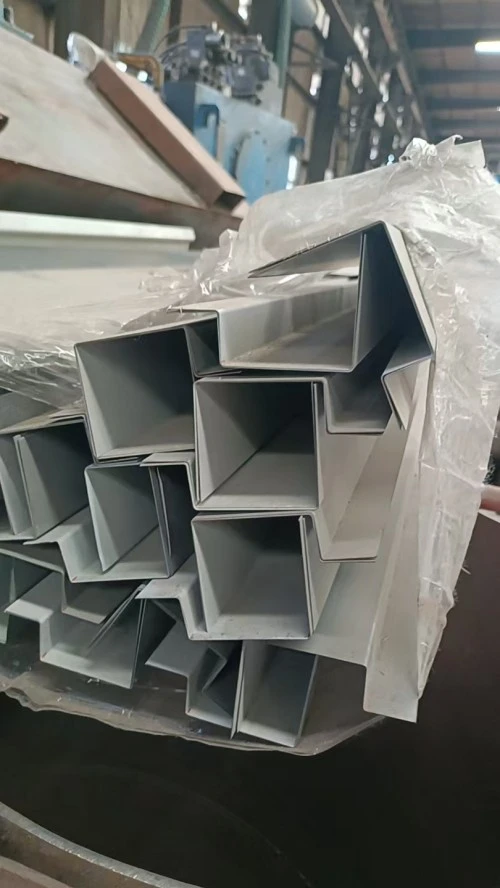

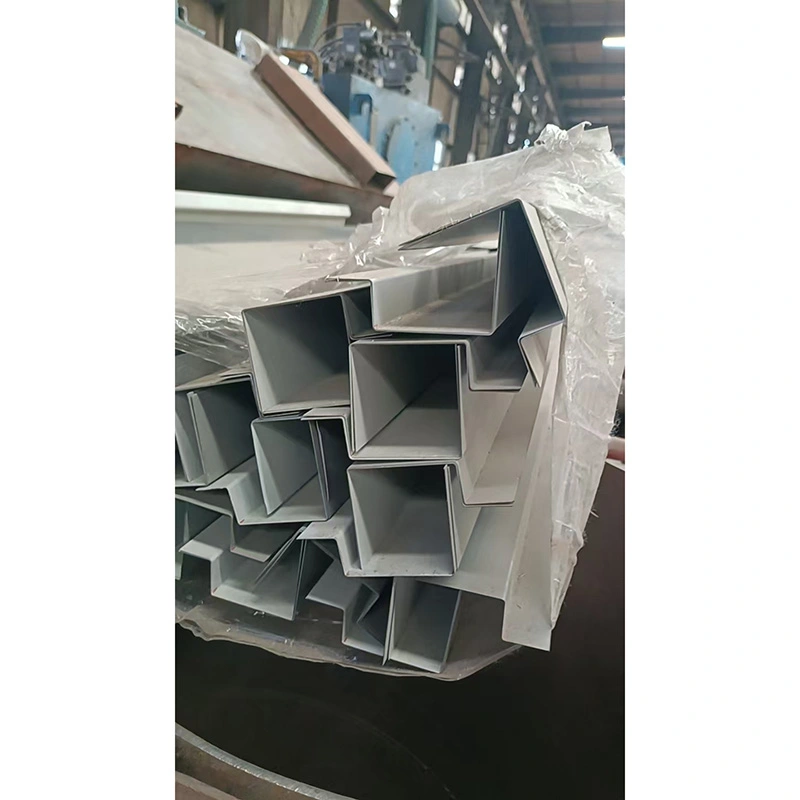

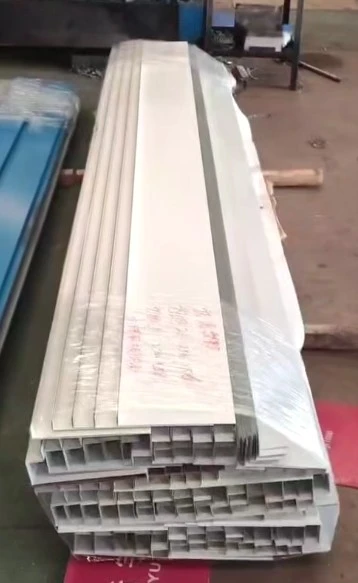

モデルごとに並べ替えます。表面に保護フィルムを貼ります。木製パレットに束ねて積み上げます。製品名、厚さ、仕様を記載したラベル。
セルフタッピングネジ、ブラインドリベット、ブチルテープ、耐候性シーラントを別の箱に梱包し、トリムコンポーネントと一緒に発送します。
1. エッジトリムの位置を合わせた後、パネル接合部にブチル防水テープを貼ります。
2. ブラインドリベットまたはセルフタッピングネジで固定します。防水性を確保するために、外側に耐候性シーラントを塗布します。
1. ベースメタルコーティング
内陸標準：AZ150 g/m² Al-Zn合金コーティング（両面）
雨天/川沿い地域: AZ275 g/m² 高めっき量の Al-Zn 合金
海岸/化学腐食性エリア: 304 ステンレス鋼
2. パネル厚さ
標準屋根材/壁材: 0.50、0.60、0.70 mm
高低スパン移行部、ファン開口部、強風エリア (厚さ増加): 0.7 ～ 0.8 mm
3. 塗料の乾燥膜厚
PE（標準ポリエステル）：トップコート20～25μm
HDP（高耐久ポリエステル）：トップコート 25～30μm
PVDF (フルオロカーボン): トップコート 25 ～ 35 μm。バッキング（エポキシ防錆）：5～10μm
内/外コーナー、水切り、リッジキャップの一般的な開発幅: 150、200、250、300、350、400 mm (カスタム曲げが可能)。工場出荷時の長さ: 3 m/4 m/6 m (現場で接続)。
1. 基材グレード: TS280、TS350;降伏強さ: 280 MPa / 355 MPa;引張強さ：380～520MPa
2. 線膨張係数: 1.2 × 10⁻⁵/°C (同期した熱膨張/収縮のために屋根と壁のパネルに一致します)。
3. 参考重量: 0.6mm ≈ 4.8kg/m²
1.ブチル止水テープ：幅15/20mm;耐熱温度 -40℃～90℃。永続的な粘弾性防水を提供します。
2. 耐候性シリコーンシーラント: 耐紫外線性。広い温度範囲で屋外での使用に適しています。
3. 留め具：EPDM 防水ワッシャー付き ϕ4.8/ϕ5.5 溶融亜鉛メッキタッピンねじ。 φ4ブラインドリベットです。
1. AZ150+PE: 8 ～ 10 年 (内陸産業施設)。
2. AZ275+HDP: 12 ～ 18 年 (多雨地域)。
3. 304 ステンレス鋼: 20 年以上 (塩水噴霧のある海岸地域、化学プラント)。
