プレハブ鋼製壁クラッディングパネル

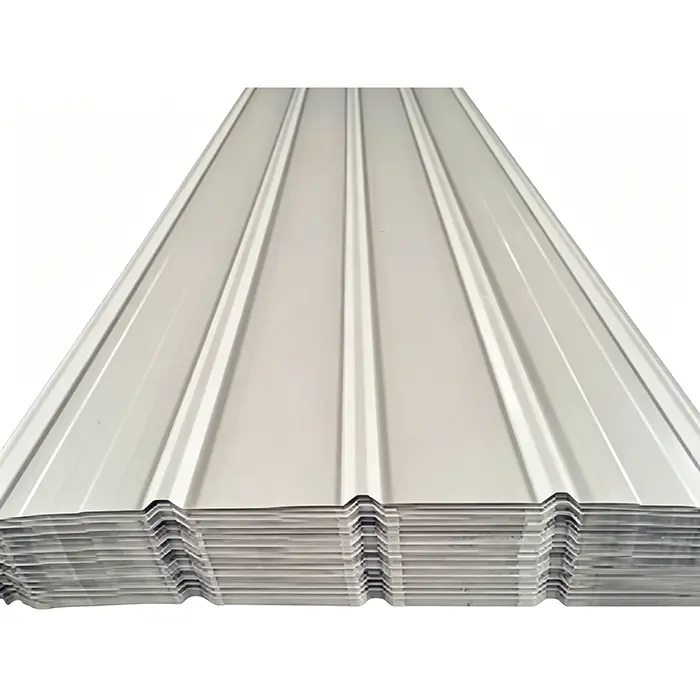

HAISHENG のプレハブ鋼製壁被覆パネルは、工場で生産され、冷間圧延成形された外装被覆ユニットです。標準の屋根シートとは異なり、垂直排水と最適なリブ高さのために設計された特殊なプロファイルが特徴です。当社は、単に個別のシートを販売するのではなく、外装パネル、断熱システム、耐荷重基礎構造、開口部トリムを含む、包括的なエンドツーエンドの被覆ソリューションを提供します。 12年間の輸出経験に裏打ちされた当社は、海外の多様な気候や腐食環境に合わせた段階的な防食ソリューションを提供しています。当社の製品は、プロジェクトの一般的な 4 つの問題点、つまり壁の漏れ、長期にわたる錆び、建設の遅れ、過剰な構造負荷を効果的に解決します。すべての仕様は産業施設被覆材の国際規格を満たしており、在庫品の直送とカスタム製造の両方をサポートしています。

標準的な鋼板とこれらのプレハブ鋼製壁被覆パネルの違いは何ですか?

1. 排水構造:

壁パネルは通常、リブの高さが 25 ～ 35 mm で、オーバーラップ エッジが短く、垂直設置用に設計された排水路が付いています。屋根パネルのリブ高さは通常 50 mm を超えており、大規模な水平排水に適しています。

2. 固定方法:

壁パネルは露出したセルフタッピングねじのみを使用して固定されており（屋根に使用される「470」スタンディングシーム構造はありません）、将来のメンテナンス、分解、再設置が容易になります。

3.金型の精度:

壁パネルのロール成形金型には、エッジの不動態化処理が施され、鋭い外側の角に塩が蓄積して腐食が促進されるのを防ぎます。このプロセスは屋根パネルには適用されません。

基材とコーティングの選択基準

1 両面 Al-Zn (アルミニウム-亜鉛) 基板コーティングの選択

- 内陸部乾燥地域 (中央アジア、東ヨーロッパ内陸部): AZ150 g/m²。 5 ～ 8 年間は基材の腐食がないことを保証します。一般的な倉庫や工場に適しています。

- 河川沿いの雨が多く湿気の多い地域（長江流域、東南アジア内陸部）：AZ180 g/m²。湿気の侵入に対する耐性が 20% 向上します。生産ワークショップに適しています。

- 海岸/化学腐食地帯 (東南アジア沿岸、石油化学公園): AZ275 g/m²;アルミニウム - 亜鉛合金の含有量が高く、塩化物イオンの腐食経路をブロックします。

2 上面コーティングの耐候性と保証条件

- PE (標準ポリエステル): 上面の乾燥膜厚 (DFT) 20 ～ 25 μm、エポキシ防錆裏地 5 ～ 10 μm。 5 ～ 8 年間の保証。内陸の無塵工場にのみ適しています。

- HDP (高耐久性ポリエステル): 上面に 25 ～ 30 μm DFT。耐紫外線性。 10 ～ 15 年の保証。雨が多く、日差しが強い地域に適しています。

- PVDF (フルオロカーボン): 上面に 25 ～ 35 μm DFT。酸およびアルカリの耐食性。 20年以上の保証。 AZ275 基板とのペアリングが必須。

パネル厚さの3つの差別化された選定基準

- - 外壁パネル: 標準 0.4 ～ 0.5mm (風速 ≤24m/s の地域用)。強風の沿岸地域では 0.55 ～ 0.7mm (風速 ≥28m/s)

- 内壁ライナーパネル: 均一な 0.3 ～ 0.4 mm ライトグレーの細かいリブの「モデル 900」パネル。屋内の防塵のみを目的として設計されており、高耐候性塗装仕上げは不要です。

プレハブ鋼製壁被覆パネルの測定パラメータ表

寸法: 単一パネルの最大長は 12 メートルです。現場での接続は、特殊な止水ストリップを使用して超長いスパンでサポートされており、接合部での漏水リスクを排除します。

包括的なアクセサリリスト

パネルのみを自社で供給するメーカーとは異なり、HAISHENG は、特定の現場設置の課題に対処するために調整されたコンポーネントを備えた、プレハブ鋼製壁被覆システム用の完全なアクセサリ キットのワンストップ供給を提供します。

1. 外装装飾パネル: 風雨からの保護と美観のために 3 つのプロファイル (900/820/750) が用意されています。塗装仕上げはカラーチャートからカスタマイズできます。

2. 防水・締結用付属品：溶融亜鉛メッキタッピンねじ（φ4.8/φ5.5）、EPDM防水ワッシャー付。 15/20mm ブチルシールテープ。水平設置用の特殊な止水ストリップにより、ネジ貫通点での一般的な漏れの問題を解決します。

3. 断熱層: オプションには、クラス B1 グラスウール (標準的な工場用、密度 12 ～ 16 kg/m3、厚さ 50/75/100 mm) およびクラス A ロックウール (化学/可燃性/爆発性作業場用、密度 100 ～ 150 kg/m3、厚さ 50 ～ 100 mm) が含まれ、断熱材のたるみを防ぐサポート メッシュとクリップが付属します。

4. 内部防湿層: 絶縁層の内側に取​​り付けられた PE 防湿フィルム。高湿度の作業場での湿気の逆流を防ぎ、カビの発生や断熱材の故障を防ぐように特別に設計されています。

5. インテリアライナーパネル: 0.3 ～ 0.4 mm の「モデル 900」ファインリブカラーコーティングスチールパネル。断熱材の粗いエッジを隠し、内部の美観を向上させ、内部の塵の流出を防ぎます。

6. 耐力二次壁構造: 亜鉛メッキ厚さ ≥80μm の溶融亜鉛メッキ C 形鋼壁ガート (C80 ～ C180)。 φ12タイロッドとφ32×2.0サグロッドを装備し、高風荷重時のガートの横ねじれ座屈を防止します。

7. 特殊な開口部トリムコンポーネント: ベースアングル、軒トリム、ドア/窓フラッシング、コーナートリム (内部および外部)、および拡張ジョイントカバー。色の不一致や腐食を防ぐために、すべて同じ材料と仕上げで形成されています。

8. 採光コンポーネント: 金属パネルのプロファイルに一致する FRP 採光壁パネル。波形のピッチとオーバーラップ寸法は完全に互換性があり、漏れの隙間がなく、外壁の採光ストリップにシームレスに統合されます。

9. 換気トリムアクセサリ: 通気性ルーバーと特殊な換気トリムパネル。統一された外観ファサードの外観を維持しながら、作業場の放熱および換気ポイントに適合するように設計されています。

すぐに実装できる包括的なソリューション

1 シンプルな非断熱倉庫外壁

構成: 900 シリーズ 0.45 mm PE コーティング AZ150 壁パネル + C100 溶融亜鉛メッキ壁ガート;断熱材、防湿層、またはライナーパネルはありません。用途: 乾燥した内陸資材保管場所。耐用年数 < 5 年。

2 標準恒温生産工場外壁

構成: 900 シリーズ 0.5 mm HDP コーティング AZ180 壁パネル + 75 mm グラスウール + PE 防湿層 + C120 壁ガート + 完全な開口部トリム セット。用途：雨の多い川沿いの一般的な加工作業場。断熱性とコスト効率のバランスを保ちます。

3 化学薬品/海岸の高腐食環境向けの二重層エンベロープ

構成: 0.6mm PVDF コーティングされた AZ275 外装パネル + 100mm クラス A ロックウール + 増粘 PE 防湿材 + 0.35mm ライナーパネル + C140 耐久性壁ガート。用途: 沿岸地域 (塩水噴霧) および化学作業場 (可燃性/爆発の危険)。クラス A 耐火等級。耐用年数 > 20 年。

構造パラメータと工学パラメータ

1. 基材鋼材グレード: TS280 および TS350 高強度構造用鋼。降伏強度はそれぞれ280 MPaと355 MPa。引張強さは380～520MPa。短時間の高速風圧による変形に耐えることができます。

2. 測定された自重: 0.5 mm パネルの場合は 4.0 kg/m²、0.6 mm パネルの場合は 4.8 kg/m² - 石積み壁の荷重よりも大幅に低くなります。

3. 熱膨張パラメータ: 線膨張係数 1.2 × 10-5/°C。高温によるパネルの座屈や亀裂を防ぐために、壁の長さ 60 メートルごとに 20 mm の伸縮継手が必要です。

4. 二次構造の防食: 溶融亜鉛メッキのコーティングの厚さは、壁面およびすべての金属ファスナーで 80 μm 以上で、溶融亜鉛メッキの防食に関する ISO 1461 規格に準拠しています。

競合製品と比較して差別化できる利点は何ですか?

1 構造荷重の利点

プレハブ鋼製壁被覆パネルの重さはわずか 3 ～ 5 kg/m2 ですが、赤レンガ積みの場合は 220 kg/m2、ALC パネルの場合は 45 kg/m2 です。カラー塗装鋼パネルを使用することで、鋼柱の断面を縮小し、基礎の寸法を小さくすることができ、大規模なスペースフレーム工場の土木建設コストを 12% ～ 18% 削減できます。

2 建設と配送の利点

完全乾式のプレハブ組立方式を採用し、モルタルや左官塗りなどの湿式工程を排除し、雨や雪、低温の中でも建設を進めることができます。 10,000 平方メートルの外装を囲むのにかかる時間はわずか 12 ～ 15 日ですが、石積みの壁の場合は 45 ～ 75 日かかるため、生産までの時間が短縮されます。

非標準形状の 3 つの利点

現場で曲げて湾曲したコーナーや不規則な切妻端を作成できます。ドア、窓、台座、伸縮継手には、適合するトリム コンポーネント (同じ材料で作られた) が提供されています。これに対し、ALCパネルや赤レンガは現場で曲げることができないため、不整形部分は経年劣化によりひび割れや漏水が発生しやすくなります。

4 耐湿性および耐浸透性

パネル接合部とネジ部にはブチルテープとEPDMワッシャーを使用した二重防水加工を施しています。壁全体の水蒸気透過率は 0.05 g/(m²・h) 未満です。石積みの壁は通常、3 年後には外部の浸透や内部のパテの剥がれが発生します。

5 断熱性と防音性の利点

断熱材、防湿材、内装パネルは 1 つの組み立てステップで取り付けられ、32 ～ 38 dB の遮音性を実現します。石積みの壁には、内部断熱と左官工事を別々に行う必要があり、断熱層は 2 ～ 3 年の使用後に剥離または剥離する可能性が高くなります。

6 耐候性と耐久性の利点

3層防食塗装で完全にコーティングされており、沿岸地域では20年間改修が不要です。石積みの外壁は 5 年以内に白華、風化、剥離が見られることが多く、改修費用は新しい壁の費用の 40% に達する場合があります。

分解して再利用する7つのメリット

個々の壁パネルは独立して取り外すことができるため、後で換気装置を設置したり、ドアや窓を変更したりするときに大規模な解体が不要になります。鋼材は100%リサイクル可能で、解体時の残存価値率は35%を超えます。対照的に、赤レンガや ALC パネルは 100% 建設廃棄物となり、リサイクル価値はありません。

8. 総合的なコストメリット

主な材料はロール成形で大量生産されるため、生産コストが低くなり、必要な二次構造サポートがより簡単になります。コストはアルミニウムとプラスチックのカーテンウォールよりも 45% 低く、ALC パネルよりも (労力と材料を合わせて) 22% 低く、産業用途に最高のコストパフォーマンス比を提供します。

HAISHENG工場の標準化された処理ワークフロー

1. 原材料の入荷検査:

スチールコイルの亜鉛メッキ重量、塗装厚さ、表面外観の検証。コーティング欠陥や輸送傷のある材料の拒否。バッチごとに発行されるサードパーティのコーティング検査レポート。

2. 巻き戻しと位置合わせ:

両面光電アライメントシステムにより、ストリップのずれを±0.5mm以内に制御し、成形パネルのエッジの傾斜を防ぎます。

3. 特殊なロール成形金型:

壁パネル用の専用の薄型リブ ダイ (屋根用ダイとは異なります) により、均一な噛み合わせの継ぎ目が保証されます。

4.精密切断：

切断エッジの潜在的な錆の発生点を排除するエッジ不動態化処理を施した油圧バリフリーせん断。

5. 完成品のスポットチェック:

200 枚のパネルごとにプロファイル、幅、平面度をサンプリング。不適合品は再作業のために隔離されます。

6.保護フィルムの貼り付け:

屋外グレードのPE保護フィルムは、海上輸送中の摩擦による塗装の傷を防ぎます。

7. カスタムトリムベンディング:

社内の CNC 曲げ機を使用すると、すべての開口部のトリム コンポーネントをカスタムで製造できるため、バッチ全体で一貫した塗装色が保証されます。

8. 付属品の統合:

ファスナー、シーラント、断熱材は分別され、防湿梱包され、配送時の部品欠品を防ぐために壁パネルと同じコンテナに入れて出荷されます。

よくある質問

1. Q: 在庫のある商品の納期はどれくらいですか?

A: 当社では標準 900/820 プロファイル パネルの在庫を 50,000 平方メートル保有しており、支払い後 3 営業日以内にコンテナに積み込みます。標準サイズ以外のサイズは 7 営業日以内に処理されます。

2. Q: プレハブ鋼製壁被覆パネルは第三者検査をサポートしていますか?

A: はい、SGS または BV による現地工場検査をサポートし、原材料の原産地証明書と塗装仕上げの保証契約を提供します。

3. Q: 垂直設置と水平設置のどちらを選択すればよいですか?

A: 雨の多い地域では排水を早めるため、垂直設置をお勧めします。乾燥地域では、より滑らかで均一なファサードの外観を実現するために、水平設置が推奨されます。
