構造建物用波形鋼板屋根パネル

構造建物用波形鋼板屋根パネルは、鋼構造システムで最も広く使用されている屋根材です。これらの製品は、ベース基板として溶融亜鉛メッキまたは Al-Zn コーティング鋼を使用しており、ロールコーティングされた着色保護仕上げが特徴で、冷間ロール成形によって標準プロファイルに成形されます。完全なシステムは、屋根パネル、ファスナー、断熱層、防水膜、母屋、およびさまざまなトリムコンポーネントで構成され、耐荷重ベースから表面の防水、断熱、端の仕上げに至る包括的なアセンブリを作成します。

これらのパネルは、軽量、高い施工効率、カスタマイズ可能な耐食性レベルを特徴としており、標準的な倉庫や工場だけでなく、大スパンのスペースフレームや湾曲した網状シェル屋根にも適しています。性能、建設コスト、長期耐久性のバランスが取れているため、鉄骨構造の屋根プロジェクトに最適です。

製品の分析と定義

1 基本的な製品定義

構造建物用の波形鋼板屋根パネルは、外層として溶融亜鉛メッキまたは Al-Zn コーティングされた形鋼を使用しています。断熱材、防水付属品、ファスナー、トリムコンポーネントと組み合わせて、C 断面または Z 断面鋼製母屋に設置して、完全な屋根エンクロージャ構造を形成します。このシステムは、屋根の密閉、防水、断熱、耐風などの重要な機能を提供し、軽量鉄骨建物、スペースフレーム、および網状シェルプロジェクトの主流の屋根ソリューションとして機能します。

2 基材およびコーティングの仕様

2.1 主流の基材には、溶融亜鉛めっき鋼板および溶融 Al-Zn めっき鋼板が含まれます。一般的なコーティング仕様には、AZ150、AZ180、AZ275 があります。

2.2 表面には色付きの焼き付け塗装が施されており、ポリエステル (PE)、高耐久ポリエステル (HDP)、およびポリフッ化ビニリデン (PVDF) の 3 種類のコーティング タイプがあり、屋内/屋外の環境条件と耐食性の要件に基づいて選択されます。

3 つの主流製品カテゴリー

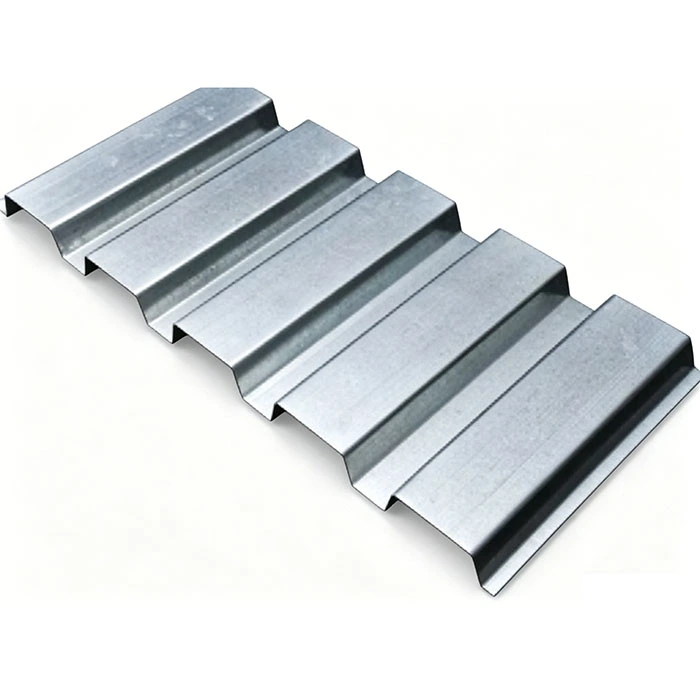

3.1 標準オーバーラップカラーコーティング鋼板: タイプ 840 とタイプ 900 の 2 つの共通プロファイルが含まれています。これらは露出したセルフタッピンねじを使用して固定され、標準的な工場の建物や倉庫に広く使用されています。

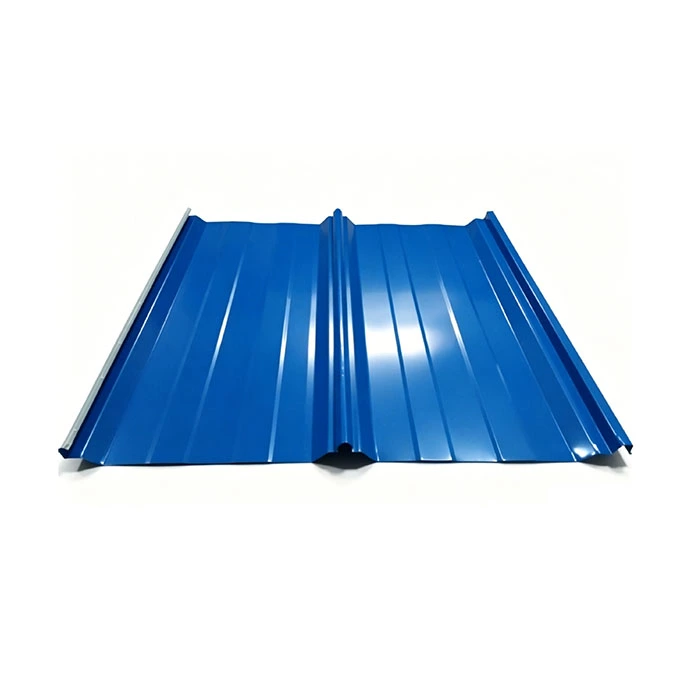

3.2 スタンディングシームルーフパネル：タイプ 470 およびタイプ 475 が含まれます。これらは、ネジが露出しない隠しクリップ取り付け方式を特徴とし、優れた防水性能を備えています。スペースフレームや網状シェルなど、大スパンで湾曲した屋根構造に適しています。

充実したシステム構成

1 屋根パネル層

1.1 840/900 シリーズ ラップシーム パネル: パネル厚さ 0.4mm ～ 0.8mm。露出したセルフタッピングネジで固定されたサイドラップジョイントが特徴です。

1.2 470/475 シリーズスタンディングシームパネル: パネル厚さ 0.6mm ～ 1.0mm。隠しクリップで取り付けられたオスとメスの連動シーム構造を利用しています。

1.3 材料選択の推奨事項: 標準的な内陸プロジェクトの場合は、標準的なポリエステル ペイントを備えた Al-Zn コーティングされた基板を使用します。沿岸地域または化学腐食性地域の場合は、フルオロカーボン (PVDF) トップコートを備えた Al-Zn (AZ275) 基材を優先します。

2 固定および接続アクセサリ

2.1 スライド式隠しクリップ: スタンディングシームパネル用に特別に設計されています。溶融亜鉛メッキ鋼製。パネルの熱膨張と収縮に対応します。

2.2 タッピンねじと防水ワッシャー: 重ね縫いパネルを固定するために使用されます。ワッシャーはEPDMゴム製で、長期にわたる防水シールを保証します。

2.3 補助アクセサリ: ブラインド リベットおよびブチル シール テープ;パネルのオーバーラップやフラッシングジョイントをシールして補強し、毛細管による水の浸透を防ぐために使用されます。

3 防水透湿層

構造建物用の波型鋼板屋根パネルと断熱層の間に設置されたスパンボンドポリプロピレン防水通気性膜を使用します。外部の液体の水の侵入をブロックし、内部の水蒸気を逃がして、断熱材の湿気、カビの発生、および熱性能の低下を防ぎます。

4 断熱層

4.1 ロックウール断熱板: 厚さ 50mm ～ 150mm。クラス A の不燃性火災安全基準と煙毒性要件を満たしています。生産作業場、危険化学品倉庫、厳しい防火検査が必要な施設に適しています。

4.2 グラスウールブランケット: 厚さ50mm～150mm。熱伝導率≤0.042W/(m・K);優れたコストパフォーマンスを提供します。特別な防火要件を必要とせず、標準的な軽鋼工業用建物で広く使用されています。 4.3 付属コンポーネント: 断熱サポートメッシュと特殊な断熱クリップが母屋に沿って横方向に配置され、柔軟な断熱ウールのたるみや破れを防ぎます。

5 蒸気バリア

屋内での調理、洗濯、加湿を伴う建物など、高湿度にさらされる建物の場合は、PE 蒸気バリア膜を設置する必要があります。これは母屋の上と断熱層の下に敷かれ、高温多湿の室内空気の上方への移動をブロックし、それによって冬の間、断熱層内での広範な結露や滴下を防ぎます。

6 二次屋根構造

耐荷重下部構造には、溶融亜鉛メッキされた C 断面および Z 断面鋼製母屋 (仕様範囲は C100 ～ C250 および Z140 ～ Z220) が使用されており、これらは鋼製梁のサポートまたはスペース フレームの上弦材にボルトで固定されています。母屋サグロッド、水平支柱、膝ブレースなどの補助コンポーネントは、母屋の横方向のねじれを制限し、屋根にかかる横方向の風荷重に耐えるために使用されます。

7 トリムおよびフラッシングアクセサリの完全なセット

リッジキャップ、切妻エッジトリム、内側コーナー水切り、軒クロージャー、採光パネルのエッジトリムが含まれており、すべての屋根接合部とコーナー（内側と外側の両方）を包括的にカバーします。このシステムには、工場で製造されたカラーコーティングされたスチールまたは 304 ステンレススチールの雨樋が組み込まれており、PVC 防食縦樋、亜鉛メッキの雨水ホッパー、および拡張ジョイントと組み合わせて、完全で組織化された排水システムを形成します。

8 採光コンポーネント

FRP（ガラス繊維強化プラスチック）またはPC（ポリカーボネート）製の採光パネルを採用。これらのパネルは、ルーフ パネル モジュールに完全に一致するプロファイルを備えており、シームレスな重ね合わせが可能です。通常、施設に自然光を提供し、人工照明のエネルギー消費を削減するために、2 ～ 3 ベイごとに配置されます。

標準的な統合アプリケーション ソリューション

1 簡単な倉庫屋根アセンブリ

構成: 840 プロファイル カラー コーティング鋼板 + 単層 50 mm グラス ウール + C120 スチール母屋 + 標準カラー コーティング スチール トリム アクセサリー。この構成は構造が簡単で低コストです。断熱性や耐火性に対する厳しい要件がない、砂や砂利などの資材の仮倉庫や簡易保管建物に適しています。

2 標準的な産業工場の屋根アセンブリ

構成: モデル 900 カラー鋼屋根 + 100 mm 厚ロックウール断熱材 + PE 防湿材 + C/Z 形鋼母屋 + プレハブ雨樋および縦樋システム。このアセンブリは、耐火性、断熱性、防水性のバランスの取れた組み合わせを提供します。雨の多い内陸地域の一般産業工場に適しており、現在までに最も広く導入されている標準化されたソリューションです。

3 ロングスパンスペースフレームと網状シェルルーフアセンブリ

構成: モデル 470 スタンディングシームパネル + 防水通気性メンブレン + 100 ～ 150 mm ロックウール + 溶融亜鉛メッキスライドサポート + カスタム水切りとステンレス鋼雨樋のフルセット。露出したファスナー穴がなく、±25mmの熱膨張・収縮に対応し、変形、強風、浸水に対する優れた耐性を備えています。構造建物用波形鋼板屋根パネルは、スパンが 60 メートルを超えるスペースフレームおよび湾曲した網状シェル屋根に適しています。

防食規格

1 ルーフパネル基板防食

標準的な内陸乾燥プロジェクトの場合、Al-Zn コーティングの重量は AZ150 以上です。弱酸性雨が降る河川沿いの地域ではAZ180が選択されます。塩水噴霧のある沿岸地域や化学ヒューム腐食のある環境では、AZ275 コーティングが使用され、PVDF フルオロカーボン トップコートと組み合わせて塗装の劣化を遅らせます。

2 金属付属品の防食

母屋、隠しクリップ、タイロッドなどのスチール付属品の場合、工場で適用される溶融亜鉛メッキの厚さは少なくとも 80μm です。切断面からの錆の広がりを防ぐために、切断面はコールドスプレー亜鉛コーティング (亜鉛含有量 >95%) を使用して現場で修復されます。

運用上の主な利点

1 防水・排水のメリット

屋根の傾斜は1:100～1:200の勾配で設計されており、谷に沿ったスムーズな水の流れを確保しています。オーバーラップパネルはブチルテープでシールされた二重ラップジョイントを使用し、スタンディングシームパネルはミシン目のない機械的ロックを備えています。ファスナー穴や水源の隙間からの漏水がなくなり、連続豪雨に適したシステムとなります。

2 軽量負荷の利点

自重はわずか 0.05 ～ 0.12 kN/m² (コンクリート屋根の 20 分の 1 以下) で、これらのパネルは主要な鋼製梁、スペースフレーム部材、または独立した建物の基礎を補強する必要がありません。大スパンの柱のない屋根の場合、これにより主要な鉄骨構造のコストが 12% ～ 18% 直接削減されます。

3 耐久性と耐候性の利点

塗装仕上げには 3 つの耐久性グレードがあります。内陸地域用の PE (ポリエステル) (5 ～ 8 年保証)、降雨地域用の HDP (高耐久性ポリエステル) (10 ～ 15 年)、沿岸地域用の PVDF (フルオロカーボン) (20 年以上)。基板上の Al-Zn (アルミニウム - 亜鉛) コーティングは犠牲的な耐食性を提供し、損傷した領域に保護酸化膜が自動的に形成されるようにします。

4 施工・納品のメリット

設置は完全に乾式組み立てです。コンクリートの養生、型枠、水仕事の必要がなく、氷点下や雨、雪によって作業が中断されることもありません。機械的にロール成形されたパネルは現場で直接設置されるため、10,000 平方メートルの屋根をわずか 15 営業日で完成させることができます。これは、コンクリート屋根に必要な時間の 5 分の 1 です。

5 O&M と改修の利点

パネルはメンテナンスのために 1 人の人の体重を支えます。局所的な錆や損傷は、屋根全体を解体せずに個々のパネルを交換することで対処できます。太陽光発電マウントや軸方向ベンチレーターの改造には最小限の構造補強しか必要とせず、改造コストが非常に低く抑えられます。廃棄されたパネルはスチールとして 100% リサイクル可能で、再溶解して再圧延することができます。

6 防火性と環境上の利点

カラーコーティングされた基材は不燃性です。クラス A ロックウール断熱材と組み合わせると、産業施設に必要な 0.5 時間の耐火定格を満たします。製造と設置では建築廃材が発生しないため、コンクリート屋根と比較して固形廃棄物の排出量が 90% 削減され、国際グリーンビルディング認定基準を満たしています。

類似製品との比較分析

1 コンクリート屋根との比較

コンクリート屋根は自重と基礎コストが高く、現場での湿式施工に 3 ～ 6 か月かかり、湾曲したグリッドシェルに合わせて曲げることができず、時間の経過とともに不可逆的なひび割れや漏水が発生します。対照的に、これらの構造建物用波形鋼板屋根パネルは軽量で、施工時間が短く、カスタム形状に曲げることができ、簡単な雨漏り修理が可能です。

2 アルミニウム-マグネシウム-マンガン（Al-Mg-Mn）屋根材との比較

Al-Mg-Mnは防水性に若干優れていますが、カラーコート鋼に比べて材料単価が40％以上高く、硬度が低いため落下物による凹みが生じやすく、耐水性に優れています。標準的な風圧と腐食条件下では、Al-Zn コーティング鋼板は同等の性能を発揮し、非常に優れたコスト効率を実現します。

3 粘土瓦・石綿瓦との比較

粘土瓦は長スパンの鉄骨構造の屋根には重すぎるため、低層のレンガコンクリートの建物にのみ適しています。アスベストタイルは耐久性が低く脆いという欠点があり、アスベストを禁止する環境規制により海外プロジェクトでは禁止されていますが、カラーコーティングされたスチールは完全に準拠しており、優れた耐衝撃性を備えています。

標準化された処理ワークフロー

1 原料受入検査

溶融亜鉛メッキまたは Al-Zn メッキ鋼コイルのメーカー元の材料レポートと亜鉛コーティング試験レポートを検証します。 AZ 値のオンサイトスポットチェックには膜厚計を使用し、表面の傷、膜のボイド、または白い酸化斑点を検査します。不適合な原材料を製鉄所に直接返却します。

2 巻き戻し、整列、供給

天井クレーンを使用してコイルを油圧アンコイラーに積み込みます。アンコイラーは光電アライメントシステムを利用して鋼ストリップを一定速度で平らにし、偏差を±2mm以内に抑え、成形中のパネルのゆがみを防ぎます。

3 マルチパスロール成形

ラップシームパネルは、端に 50 mm のオーバーラップ幅を確保した 12 セットのローラーを使用して形成されます。スタンディングシームパネルは、16 セットの特殊な成形ローラーを使用して、連動するオスとメスの接合部を作成し、シームクリアランス ≤0.3mm を確保します。

4 定長油圧切断

図面に基づいて指定の長さに切断します。標準パネル (≤12m) は道路輸送用に切断されますが、超長パネルはセクションに切断されます。切断箇所での将来の腐食を防ぐために、切断エッジのバリ取りと応力除去が行われます。

5 完成品の総合検査

有効被覆幅、リブ高さ、パネル厚さを測定し、塗膜の密着性をスポットチェックします。スタンディングシームパネルは追加のシーム引張試験を受け、連動する風荷重容量が基準を満たしていることを確認します。

6 保護梱包と発送

輸送中の傷を防ぐために、パネル表面には透明なPE保護フィルムが貼られています。構造建物用の波形鋼板屋根パネルは交差して束ねられ、無垢材の基礎ブロックの上に配置されます。仕様 (プロファイル タイプ、長さ、プロジェクト ID) は外側にスプレーマークされています。海上輸送のご注文の場合は、追加の防水ストレッチラップが適用されます。

7 アクセサリのカスタム製作

カラーコーティングされたスチールマスターコイルをスリットした後、リッジキャップ、水切り、雨樋、エンドクロージャーなどのコンポーネントが CNC 曲げ機を使用して製造されます。曲げ半径はパネル厚の3倍に標準化されており、曲げ時の割れや塗装剥がれを防止します。

8 包括的なアクセサリの供給

溶融亜鉛メッキセルフタッピンねじ、EPDM ワッシャー、スライドブラケット、およびシールテープはタイプごとに個別に梱包され、ルーフパネルと同じバッチで出荷されるため、付属品のコーティングと塗装仕上げの一貫性が保証されます。

主要なパフォーマンスパラメータ

1. パネル寸法パラメータ

2. 基板・コーティング技術指標

基材グレード：TS280（一般地域）、TS350（高風圧地域）

引張強さ：380~520MPa

熱膨張係数：1.2×10⁻⁵/℃

表面塗装ドライフィルム：PE 20～25μm、HDP 25～30μm、PVDF 25～35μm

参考重量：0.5mm=4.0kg/㎡、0.6mm=4.8kg/㎡

3. 風力と熱のサポートパラメータ

耐風圧：基本風圧0.55～1.0kPa Z母屋補強あり

スライディングサポートスリップ範囲：±25mm

ロックウールパラメータ: 密度 100-150kg/m3、クラス A 耐火性
