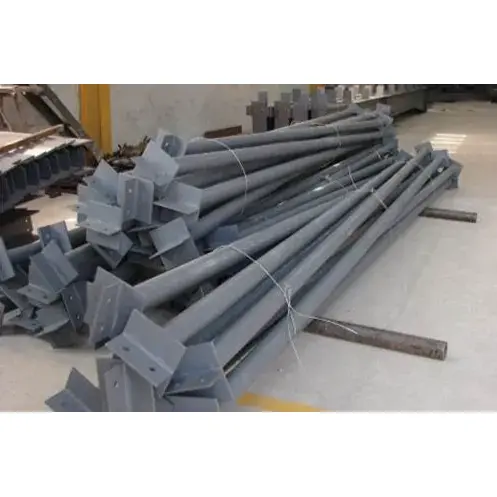

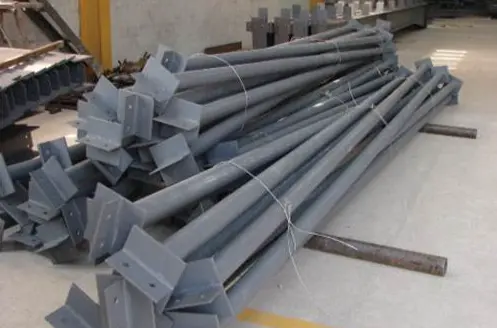

In the steel structure factory buildings and portal frame systems, the Structural Steel Tie Rod Member is an indispensable longitudinal stabilizing component.この製品は丸管と鋼片から製造され、建物の全長に沿って敷設されます。複数の鉄骨フレーム構造を接続し、水平方向の力を伝達し、コンポーネントの変位を制限するように特別に設計されています。さまざまな支持コンポーネントと組み合わせて使用すると、建物全体の横方向の抵抗を大幅に強化できます。施工性と安全性を考慮した幅広い仕様と成熟した加工技術を備えた製品です。鉄骨構造プロジェクト向けのコスト効率の高い標準コンポーネントです。
1. タイロッドの業界コードは XG です。これらは、鉄骨構造の門型フレーム、工場の建物、およびトラス システム内の縦方向の水平二次コンポーネントに属し、垂直方向の荷重には耐えられません。
2. 構造用鋼タイロッド部材は主に軸方向の張力と軸方向の圧力に耐えます。建築空間の安定したシステムを構築するための核となるコンポーネントです。
1. 縦方向の水平力を伝達し、風力、地震の影響、および工場クレーンの操作によって発生する縦方向の制動力に抵抗します。
2. 鉄骨梁と鉄骨柱の平面外部変位を制限し、コンポーネントの計算長さを効果的に短縮します。
3. さまざまな支持コンポーネントと組み合わせることで、完全な横力抵抗構造システムを形成し、建物全体の空間安定性を確保します。
1. 剛性タイロッド: 張力と圧力の両方に耐えることができます。市場で最も広く使用されており、主に丸鋼パイプで作られています。それらは通常、屋根の尾根、柱の上部、およびクレーンの梁の対応する高さの位置に配置されます。
2. フレキシブルタイロッド: 張力にのみ耐えることができます。これらは丸鋼または単角鋼で作られており、通常は標準のメイン タイロッドとしては使用されません。
1. 構造用鋼製タイロッド部材は、メインポータルフレームと鋼製ビームを接続するために使用されます。これは丸い鋼管でできており、全体的な縦方向の軸力を伝達する役割を果たします。
2. ルーフトラスタイバーはZLTタイプとXLTタイプに分かれています。これらは屋根トラスを接続するためにのみ使用され、細い丸鋼で作られています。それらはローカルなアンカーの役割のみを果たします。
1. 使用される主な材料は、熱間圧延ストレートシーム鋼管と継目無鋼管です。日常的なプロジェクトには Q235B 材料が選択され、大スパンおよび重負荷条件には Q355B 材料が使用されます。
2. 一般的なパイプ仕様は、外径と肉厚を組み合わせたもので、∅89×3.0、∅114×3.0、∅114×3.5、∅140×4.0、∅159×4.0となります。
3. 原材料の標準長さは6m、9m、12mに分かれています。標準長さを超えるロッドについては現場での接続となります。
1. エンドプレート: 材質はメインパイプの材質と同じで、厚さは 8mm から 16mm です。鉄骨梁、鉄骨柱フランジとのボルト締結用に、図面に基づいてボルト穴を予め加工しておきます。
2. 補強リブプレート: エンドプレートの局所的な変形を避けるために、応力がかかるサポート位置に三角形の補強プレートが追加されます。中規模の建物ではこの付属品を省略できます。
3.予約穴位置： 現場での組立精度を確保するために、ボルト穴、コーナーブレース接続穴、サポート固定穴を工場で均一に加工します。
1. 連結ボルト： 通常はM16、M20仕様の4.8級普通ボルトを使用しますが、クレーン、耐震区域、重荷重工場などでは8.8級の高力ボルトを使用します。
2. 付属品：各タイロッドに同仕様の平ワッシャー、スプリングワッシャー、厚ナットが付属しております。すべての付属品は均一に防錆処理されています。
1. 基礎防食処理： 一般工事ではSt3級の手作業による防錆処理を採用、主要工事ではSa2.5級のショットブラストによる除錆を実施。乾燥塗膜の総膜厚が60μm～100μm以内になるようにベースコートとトップコートを塗布します。
2.高耐食構造： 屋外や高湿の腐食環境に対応するため、全面溶融亜鉛めっき処理を採用しています。両面亜鉛メッキ量は275g/㎡以上です。
3. 防火処理： 防火地域にあるロッドには、耐火時間0.5h～1hの薄型耐火塗装を施します。
構造用鋼タイロッド部材は単独で機能することができず、他のコンポーネントと組み合わせる必要があります。水平方向には屋根の水平サポートと柱クロスサポートが結合され、垂直方向には垂直サポートとコーナーブレースが結合され、閉じた安定した全体的なサポートシステムを形成します。
1. 建物の柱の最上部に、全長に沿って剛性タイロッドを取り付けます。
2. 工場屋根の棟にはリジッドタイロッドを全ラインに取付けてください。
3. クレーンを備えた工場の場合、クレーンビームの上下フランジにタイロッドを追加してください。
4. 鉄骨梁の端、断面が変化する領域、およびさまざまな支持ノードでは、安定性を高めるためにロッドの数を増やします。
1. 丸パイプの本体、両方のエンドプレート、必要に応じて必要な補強プレートなど、完成したコンポーネントを完成させます。
2. コンポーネント固有のシリアル番号、工場認定証明書、および原材料の品質保証書類。
3. 部品点数に応じて、ボルト、ナット、ワッシャーなどの取り付け付属品が適切に適合していること。
4. 塗装または溶融亜鉛メッキ処理を施した完成品。
5. 建設目的の詳細な設置ノード図面。
1.強力な固定能力、屋外の風圧に効果的に抵抗し、鉄骨フレーム全体の揺れや傾きを防ぎます。
2. シンプルな構造の鋼製タイロッドメンバー、軽量、現場での取り付けが簡単で、全体的な建設の進捗が大幅に向上します。
3.位置決め機能を正確に達成し、建物全体の力の状態を均一に制御し、構造力のバランスをより高めます。
4.完全な防錆処理が施されており、屋外環境で長期間使用しても錆びたり損傷したりしません。
5. 門型フレーム構造、さまざまな鉄骨工場、その他の建物タイプに適した完全な製品仕様とカテゴリ。
6.低い投資コスト、優れた構造補強効果、鉄骨構造建物の全体的な安全係数を大幅に向上させます。
1. 円管部により優れた耐荷重性能を発揮します。構造用鋼タイロッド メンバーは、全方向に均一な慣性モーメントで、伸長と圧縮の両方が可能です。軸方向の力のみに耐え、追加の曲げモーメントは生成しません。山形鋼の支柱と丸鋼の支柱は伸ばすことしかできず、圧縮されると座屈や変形が起こりやすくなります。屋根棟や柱頂部など、耐圧や位置決めが必要な箇所には、丸パイプタイロッドのみ使用可能です。
2. ロッドは建物の長手方向に沿って均一に配置され、力を継続的に伝達し、それぞれの独立した剛フレームを全体の空間構造に接続します。クロスサポートは不連続に配置されており、タイロッドは単一の屋根トラスを固定するだけであり、完全な長手方向の拘束を達成することはできません。
1. パイプは市場標準の既製材料であり、切断、溶接、穴あけのプロセスが簡単で、生産サイクルが短い。箱型部品やH形鋼部品に比べてカスタマイズコストが安く、供給スピードも速いです。
2. 同じ耐圧能力を前提とすると、円管タイロッドの自重はH形鋼やI形鋼に比べて大幅に小さくなります。広いエリアで継続的に使用すると、プロジェクト全体のコストを効果的に制御できます。
1. ロッドの先端にはエンドプレートが溶接されており、現場で梁または柱のフランジにボルトで直接固定されます。現場での溶接は必要ありません。クロスサポートは現場での組み立てと穴開けが必要なため、組み立て作業が煩雑になります。
2. 汎用性が高い製品です。屋根棟、柱頂部、クレーンビームなど複数箇所に同一仕様のロッドを使用できます。適合するアクセサリが統一されているため、大規模な在庫の準備と全体的な建設計画が容易になります。
1. 建物は横方向はクロスサポートで、縦方向は構造用鋼製タイロッド部材で支えられています。これら 2 種類のコンポーネントが協力して、幾何学的に安定した構造を形成します。タイロッドとコーナーブレースは、屋根トラスと鉄骨梁の局所的な補強のみを提供し、建物構造の長手方向の安定性には関与しません。
2. 鉄骨梁や鉄骨柱の横変形を効果的に抑制し、部材の計算長さを短縮し、梁や柱の断面寸法を最適化し、主材料鋼材の使用量を削減します。
丸パイプの外面は滑らかで規則正しいので、サビ取り、塗装、溶融亜鉛メッキなどの防食作業に便利です。オープンタイプのアングル鋼やチャンネル鋼と比較して、屋外の湿気や腐食環境において、防食耐久効果が優れています。
1. タイロッド: 縦方向に連続的に配置され、引張と圧縮に耐えることができ、主要な構造安定コンポーネントに属します。
2. クロスサポート：十字状に不連続に配置され、張力のみを負担し、主に横耐風力と耐震性を担います。
3. タイロッド: 細い丸鋼で作られ、屋根トラスの固定にのみ使用され、エンクロージャ用の小規模付属品に属します。
4. 副梁：垂直荷重を負荷し、主に床荷重を伝達し、力の負荷方向と機能がタイロッドとはまったく異なります。
1. 搬入時の原材料の検査：Q235B および Q355B 鋼材証明書を確認し、パイプの直径と肉厚を確認し、パイプの曲がり、楕円形、錆などの問題を特定し、許容限界を超える変形した材料を矯正します。また、適合する接続プレートを検査して受け入れます。
2. 材料除去のための数値切断：溶接のための収縮代を残して設計寸法に従って鋼管を切断し、管端のバリを研磨します。
3. 付属品の切断: 数値制御装置を使用して、図面の寸法に従ってエンド プレートと三角形の補強プレートを切断します。
4. 組立とスポット溶接：治具を使用して位置決めを行い、鋼管の両端の中心にエンドプレートを置き、スポット溶接を行って固定します。応力がかかるノードに三角形の補強プレートを取り付けて、スポット溶接による補強を完了します。
5. 全周溶接：炭酸ガスシールド溶接を使用して、鋼管とエンドプレートの接続点を完全に溶接します。外周溶接は第 2 レベル溶接規格に準拠しています。日常的なプロジェクトの場合は、目視検査のみを実行してください。主要な工場プロジェクトでは、少数の UT 探傷テストを実施します。
6.数値制御ボール盤：数値制御ボール盤を使用して、エンドプレートのボルト穴を加工します。メイン穴径はM16およびM20ボルトに適合しており、穴位置の精度が保証されています。
7.修正・研磨：溶接によるパイプ端部の曲がりを修正し、溶接拍子や溶接カスを研磨して取り除きます。
8. 腐食処理：一般の構造用鋼製タイロッド部材については、St3 規格に従って手作業による錆除去を行った後、プライマーおよびトップコートを塗布します。耐食性の高い製品については、全面溶融亜鉛めっき処理を行ってください。
9. 番号付けと保管: 固有のコンポーネント番号をスプレーし、すべての付属品を数え、梱包し、出荷のために保管します。
共通パイプ仕様：∅89×3.0、∅114×3.0、∅114×3.5、∅140×4.0、∅159×4.0
エンドプレート厚さ：8mm～16mm、標準穴サイズM16、M20
カスタムの長さ: ベイのサイズに応じて 3 メートルから 9 メートル、原材料の標準の長さ: 6 メートル、9 メートル、12 メートル
加工公差：ロッド本体の真直度≦L/1000、エンドプレートの穴間隔公差±1.5mm
|
材質グレード |
降伏強さ |
抗張力 |
アプリケーションシナリオ |
|
Q235B |
≧235MPa |
375～500MPa |
従来の門型フレーム用のリッジおよびコラムトップタイロッド |
|
Q355B |
≧355MPa |
470～630MPa |
クレーンを備えた大スパン・重量作業場 |
力の種類: 軸方向の引張力と軸方向の圧縮力に耐えます。垂直方向の曲げモーメントはありません。丸パイプ部は全方向に均一な回転半径を持ち、山形鋼や丸鋼製のフレキシブルタイロッドに比べ圧縮安定性に優れています。
機能性能：ラーメンの面外変位を抑制し、梁や柱の計算長を短縮し、縦風荷重や地震荷重を伝達します。
構造的特徴：建物に沿って連続的に配置され、柱ブレースと屋根水平ブレースにより全体的に安定したシステムを形成します。
鋼管とエンドプレートとの間の円周溶接は二次溶接に属します。一般的なプロジェクトでは目視検査が採用されています。重要なプロジェクトについては部分的な UT 検査が実施され、全数検査は必要ありません。
一般防錆：St3手錆落とし、塗膜総乾燥膜厚60～90μm
海岸および湿気の多い地域向けの重防食: 溶融亜鉛めっき、亜鉛層の厚さ ≥70μm
防火: 防火区画には耐火持続時間 0.5 時間の薄い耐火コーティングが使用されており、一般エリアには防火処理は施されていません。
ボルトの選択: 一般作業場用のグレード 4.8 ボルト、クレーン作業場および地震地域用のグレード 8.8 高力ボルト
サポート付属品: 平座金およびばね座金を完備
リジッドタイロッド（丸パイプタイプ）：引張りと圧縮に耐え、構造安定性の主要コンポーネント
フレキシブルタイロッド（丸鋼・単角鋼）：張力のみに耐え、補助接続に使用
包括的な材料供給と組み立て: プロジェクトの要件に応じて、サポート、コーナーブレース、母屋などを含む鋼構造コンポーネントの完全なセットを同時に提供できます。当社は統一された加工基準と接続寸法に従って、現場での組み立ての逸脱を回避し、やり直しの問題を軽減します。
フルプロセスの技術サポート: 販売前に、建物のスパン、クレーン構成、耐震グレードを組み合わせて、タイロッドの選択とレイアウト計画を提供し、ロッドの配置を最適化するための建設ノード図面を無料で発行します。
プロの物流保護: 構造用鋼タイロッド部材の両端が保護され、部材全体が防水フィルムで包まれています。長尺部材は分割して補強梱包し、輸送時の変形、塗装損傷、パイプ衝突を防止します。同時に、梱包リストと物流追跡情報も提供します。
オンサイト設置ガイダンス: グラフィック設置マニュアルを提供し、中国語と英語の両方でリモート技術サポートを提供します。ノードの接続やロッドの組み合わせなどの建設の詳細に関する質問にリアルタイムで回答し、建設チームが効率的に設置を完了できるよう支援します。
長期アフター保証：本管は5年間の品質保証、溶融亜鉛めっきと防食塗装層は2年間の品質保証を行っております。充実したサポート部品を継続的に供給し、散在する小物の補充をサポートします。同時に、その後の保守・修理プランも無償でご提供いたします。
Q1 リジッドタイロッドとフレキシブルタイロッドの見分け方と種類の選び方を教えてください。
丸管で作られた剛性タイロッドは、張力と圧力の両方に耐えることができ、屋根の尾根、柱の頂部、クレーンのビームなどの中心部の荷重がかかる位置に適しています。フレキシブルタイロッドで作られた鋼管および単角鋼は張力にのみ耐えることができ、張力を支える補助コンポーネントとしてのみ使用できます。従来の鉄骨構造の工場では、剛性のあるタイロッドが好まれます。
Q2 タイロッドは他の支持部品と組み合わせずに単体で使用できますか？
いいえ、タイロッドは主に縦方向の力を伝達し、位置決めを行うために機能します。完全なシステムを形成するには、屋根の水平サポート、柱間のクロスサポート、コーナーブレースと組み合わせる必要があります。それらを単独で使用すると、全体的な構造の安定性を達成することはできません。
Q3 一般工場やクレーン工場のボルトの選び方は？
クレーンのない、地震地帯でない一般の工場であれば、4.8等級の普通ボルトで対応可能です。クレーンを備えた耐震区域内にある建物の場合、ノードの接続強度を高めるために8.8等級の高力ボルトを使用する必要があります。
Q4 屋外の湿った地域や海岸地域に推奨される防食ソリューションは何ですか?
腐食性の高い環境では、単純な塗装のみを使用することはお勧めできません。全体的に溶融亜鉛めっきプロセスが推奨されます。亜鉛層の厚さが基準を満たすと、塩霧や湿気の浸食に長期間耐えることができ、従来のスプレー塗装処理よりもはるかに長い耐用年数が得られます。
Q5 丸ごと輸送できない長尺のタイロッドの取り扱いはどうすればよいですか？
標準構造用鋼製タイロッド部材の長さは 6m、9m、12m です。この長さを超えるロッドについては、端に溶接溝を残して分割してプレハブ加工し、建設現場に輸送して作業します。同時に、対応するスプライス施工計画も提供されます。
Q6 三角補強板は全てのエンドプレートに取り付ける必要がありますか？
大きな耐荷重があり節点が集中している位置では、エンド プレートの変形を防ぐために補強プレートを取り付ける必要があります。スパンが小さく負荷が低い従来の工場の場合、補強プレートを省略してプロジェクト全体のコストを制御できます。
