熱間圧延構造用 H 形鋼

HAISHENG は、高品質の熱間圧延構造用 H 形鋼の専門メーカーです。これらの構造部材は鋼ビレットから統合された高温圧延によって製造され、GB/T 11263 規格に準拠しています。一般に Q235B または Q355B 鋼で作られ、ワイドフランジ (HW)、ミディアムフランジ (HM)、ナローフランジ (HN) の 3 つのタイプに分類され、柱、フレーム、一次または二次ビームなどの特定の構造的役割に合わせて設計されています。

お問い合わせを送信

製品説明

熱間圧延構造用H形鋼の特徴は何ですか?

I. 構造的および機械的特性

1. 効率的な断面力学: 均一なフランジ厚さと平行な内外面を特徴としており、断面係数は均一に分布しています。標準の I ビームと比較して、曲げ耐性、せん断耐性、ねじれ耐性に優れ、高い耐荷重効率をもたらします。

2. 安定した総合性能：溶接継手を使用せずに一体型高温熱間圧延により成形されているため、残留応力が低く、変形や割れが発生しにくく、高い構造安全性を確保します。

3. 高い剛性と安定性：全体の剛性が高く、垂直荷重、水平風圧、地震力に効果的に耐え、長スパンで高荷重の梁や柱に最適です。

II.経済的および物質的な特性

1. 軽量で材料効率が高い：同じ耐荷重能力を得るのに従来の構造用鋼セクションよりも必要な材料が少なく、建物の自重と基礎コストが効果的に削減されます。

2. 標準化された仕様：HW、HM、HNシリーズの包括的な仕様と豊富な在庫により、選択と調達が容易になります。

Ⅲ．構造と使用上の特徴

1. 高い施工効率：規則的な形状と高い接合精度により、ボルト締めや溶接などのさまざまな接続方法が可能となり、現場での施工時間が短縮されます。

2.幅広い適応性：梁、柱、プラットフォーム、サポートでの直接使用に適しています。防食コーティングまたは溶融亜鉛めっきと組み合わせると、屋内および屋外での使用、さらには標準環境または腐食環境での使用に適します。

3. 加工の容易さ: 切断、穴あけ、補強材や接続プレートの溶接が容易で、さまざまな構造接続要件に対応します。

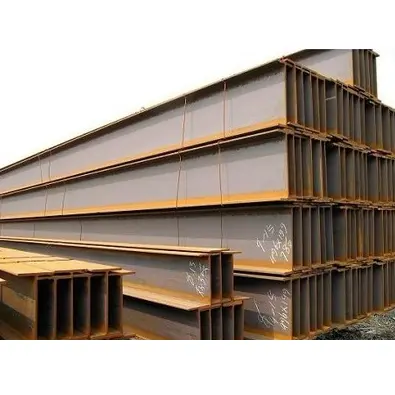

Hot Rolled Structural H Beam Steel

用途と適用範囲

I. 主な用途

1. 耐力柱: 主にワイドフランジ (HW) タイプを利用し、これらは主な垂直耐力コンポーネントとして機能し、垂直荷重を伝達し、全体的な構造の安定性を確保します。

2. フレームの梁と柱: 中間フランジ (HM) セクションは鉄骨フレームシステムに適しており、垂直荷重と横方向の力の両方に対応します。

3. 一次ビームと二次ビーム: ナローフランジ (HN) セクションが最も広く使用されています。床と屋根の荷重をサポートし、長いスパンの床と屋根システムに最適です。

4. ブレース/サポートコンポーネント: 機器サポート、パイプラックサポート、メンテナンスプラットフォーム、母屋ベースなどの製造に使用されます。

5. 複合構造物: コンクリートと組み合わせて、高層ビルや高層建築物に使用される鉄骨コンクリート複合材の梁と柱を形成します。

II.適用範囲

1. 工業用建物

鉄骨造の各種工場、倉庫、作業場、クレーンビームシステム。熱間圧延された構造用 H 形鋼は、産業用鋼構造の中心材料です。

2. 公共および民間の建物

競技場、展示場、交通拠点（駅・空港）、ショッピングモール、オフィスビル、高層集合住宅などの大空間・長スパン構造物。

3. 自治体とインフラストラクチャー

都市部の共同溝、橋脚、歩道橋、自治体の物置支柱、大型屋外看板の枠組みなど。

4. 新エネルギーと支援プロジェクト

太陽光発電（PV）設置構造、風力タービン基部、エネルギー貯蔵施設、新エネルギーインフラ用鉄骨フレーム。

5. その他の分野

大規模な機器基地、産業用プラットフォーム、船舶のデッキサポート、物流および倉庫のラッキングシステム、およびプレハブ鉄骨建物。

熱間圧延構造用 H 形鋼の主要な性能パラメータ

執行基準: GB/T 11263-2017、GB/T 700、GB/T 1591

I. 一般的な材料と機械的性質

材質グレード	降伏強さ ReL (MPa)	引張強さRm(MPa)	破断後の伸び (%)	アプリケーションシナリオ
Q235B	≥235	375～500	≥26	一般工場、軽架、サポート
Q355B	≥355	470～630	≥21	長スパン構造物、重量物工場、高層架構、クレーンガーダ

II.セクションの分類と指定の規則

1. 分類

・HW（ワイドフランジH形鋼）：フランジ幅≈断面高さ。主に列に使用されます。

・HM（中フランジH形鋼）：中フランジ幅。主にフレームの梁や柱に使用されます。

· HN (狭フランジ H 形鋼): 断面深さが高く、フランジが狭い。主に一次ビームと二次ビームに使用されます（使用量が最も多い）。

2. 指定形式：高さH×フランジ幅B×ウェブ厚さt1×フランジ厚さt2。例：HN400×200×8×13。

Ⅲ．寸法および形状の許容差

1. 断面寸法偏差: スプライスおよび取り付け時の精度を確保するために、国家標準の制限を厳密に遵守します。

2. 真直度 (キャンバー/スイープ): ≤2mm/メートル;合計の偏差が全長の 0.2% を超えないこと。

3. ねじれ: 全長に沿って大きなねじり変形はありません。鋼構造物の設置要件を満たしています。

4. 固定長：標準仕様。 6m/9m/12m;図面に基づいたオーダーカットも可能です。

IV.表面と加工特性

1. 納品状態: 熱間圧延「黒色」仕上げ (ミルスケール付き)。

2. 表面処理：その後の錆取り、塗装、耐火塗装、溶融亜鉛メッキに適しています。屋内と屋外の両方の環境に適応します。

3. 加工性：切断、穴あけ、溶接、曲げが可能。さまざまな構造接続の製造に適しています。

V. 動作環境パラメータ

1. 標準使用温度: [範囲] °C。

2. 低温条件：極寒地での使用には低温衝撃試験に合格する必要があります。

3. 耐食性: 基材には固有の耐食性がありません。腐食性環境では表面保護が必須です。

VI.構造耐荷重特性

1. 均一なフランジ厚さと平行な内外面。高い断面係数を持ち、曲げ、横方向の変位、ねじれに対する優れた耐性を備えています。

2. 一体熱間圧延（溶接接合部なし）。残留応力が低い。長期の荷重下でも変形や亀裂が発生しにくい。

3. 標準の I ビームと比較して横方向の剛性が優れています。長いスパンの構造物や風荷重が大きい建物に最適です。

仕様表

カテゴリ	モデル (高さ x 幅)	H*B	H	B	t1	t2	kg/m
HWワイドフランジビーム	100*100	100*100	100	100	6	8	17.2
	125*125	125*125	125	125	6.5	9	23.8
	150*150	150*150	150	150	7	10	31.9
	175*175	175*175	175	175	7.5	11	40.42
	200*200	200*200	200	200	8	12	50.5
	200*200	200*204	200	204	12	12	56.7
	250*250	250*250	250	250	9	14	72.4
	250*250	250*255	250	255	14	14	82.2
	300*300	294*302	294	302	12	12	85
		300*300	300	300	10	15	94.5
		300*305	300	305	15	15	106.3
	350*350	344*348	344	348	10	16	115
	350*350	350*350	350	350	12	19	137
	400*400	388*402	388	402	15	15	141
		394*398	394	398	11	18	147.3
		400*400	400	400	13	21	172.3
		414*405	414	405	18	28	233
		428*407	428	407	20	35	284
		400*408	400	408	21	21	197.4
HM部中間フランジ	150*100	148*100	148	100	6	9	21.4
	200*150	194*150	194	150	6	9	31.2
	250*175	244*175	244	175	7	11	44.1
	300*200	294*200	294	200	8	12	57.3
	350*250	340*250	340	250	9	14	79.7
	400*300	390*300	390	300	10	16	107.3
	450*300	440*300	440	300	11	18	124
	500*300	482*300	482	300	11	15	115
	500*300	488*300	488	300	11	18	129.1
