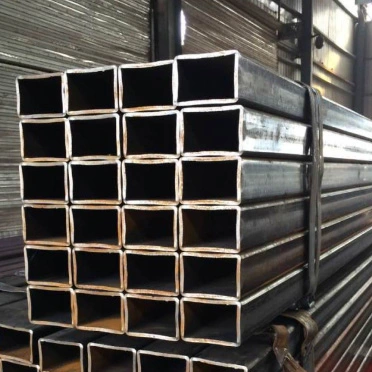

角形中空構造用鋼管

長方形中空構造用鋼管は、鋼製の梁や柱、カーテンウォールフレーム、エンクロージャフレームワーク、機器ラック、ガードレール、建設機械などの用途に広く使用されています。これらは主要な耐荷重コンポーネントとして効果的に機能すると同時に、さまざまな建築形状やエンクロージャ構造にも適しています。

製品の特徴

I. 構造的および機械的特性

1. 中空の長方形断面により、曲げや両方向の横変位に対して高い剛性を発揮します。円形チューブや標準的な形鋼と比較して、ねじれや横方向の変形に対する優れた耐性を備え、堅牢な全体的な構造安定性を確保します。

2. 均一な断面形状と平面により荷重が均一に分散されます。個々のチューブは大きな垂直および水平荷重に耐えることができ、多くの場合、主要な耐荷重部材として直接機能します。

3. 溶接タイプとシームレスタイプが用意されています。溶接角形チューブは、標準的な動作条件で高い費用対効果を提供します。溶接継ぎ目のないシームレスな角形チューブは、優れた強度、耐圧性、疲労性能を提供し、重荷重や周期的な荷重のシナリオに最適です。

II.外観と設置上の特徴

1. 平らな外面により、スプライス、重ね合わせ、および同一面への取り付けが容易になります。カラーコーティングされた鋼板、パネル、エンクロージャのコンポーネントにしっかりとフィットし、施工中のきれいな仕上げとエッジのシールを保証します。

2. シャープなエッジと均一なプロファイルは、耐荷重機能と美的魅力を兼ね備えており、建築ファサード、景観フレームワーク、その他のデザイン指向のプロジェクトに適しています。

3. 一定の耐荷重能力では、固体鋼セクションよりも軽量であるため、全体の構造負荷が効果的に軽減され、材料費が節約されます。

Ⅲ．加工と接続の特性

1. 切断、面取り、曲げ、穴あけ、溶接が可能です。二次加工が容易で現場施工が容易です。

2. 溶接、ボルト締め、リベット締めなどの多彩な接続方法により、シンプルな継手設計と高い施工効率を実現します。

3. 小型化粧管から大断面耐荷重管まで仕様が豊富で柔軟な選定が可能です。

IV.耐食性と性能特性

1. 「黒色」（コーティングされていない）状態で提供されます。溶融亜鉛メッキ、冷間亜鉛メッキ、塗装、粉体塗装などの各種防食処理に対応しており、屋内外（乾湿両用）の環境に適しています。

2. 冷間および熱間加工性が良好。標準動作温度範囲内で安定した機械的特性。

V. 製品の制限事項

1. 角部に応力集中が発生する。これらの領域は、激しい衝撃や繰り返しの繰り返し荷重を受けると疲労損傷を受けやすくなります。

2. 流体輸送への適合性が低い。配管システムは主に構造耐荷重およびフレームワーク用途向けに設計されているため、配管システムにはほとんど使用されません。

3. 大型仕様の厚肉シームレス角管は製造コストが高いため、溶接バージョンよりも価格が大幅に高くなります。

用途と適用範囲

I. 主な用途

1. 主要な構造コンポーネント

工場フレーム、門型フレーム、ボックスセクションの梁と柱、垂直柱、トラス、床支持材に使用されます。鋼構造の中心となる耐荷重材料。

2. 建物の外壁とカーテンウォール

外壁フレーム（ガート/スタッド）、天窓フレーム、ドアと窓のフレーム、屋根の母屋、およびエッジトリムフレーム。異形鋼板やその他のパネル素材とシームレスに統合します。

3. 筐体と保護設備

工場の周囲のフェンス、道路のガードレール、階段の手すり、バルコニーの手すり、現場の保管フレーム、セーフティネットの支柱。

4. 設備および機械フレーム

機械ベース、機器ラック、作業台フレーム、倉庫ラック、コンテナフレーム、車両シャーシフレームワーク。

5. エンジニアリングおよび仮設施設

ステージトラス、温室の枠組み、仮設建設現場の貯蔵庫、支保工/支持構造、モジュール式建物の枠組み。

6. 装飾および建築構造物

景観構造、屋外建築物、室内装飾フレーム、陳列キャビネット/ブースの枠組み。耐荷重能力と美的魅力を兼ね備えています。

II.角形中空構造用鋼管の適用範囲

1. 鉄骨構造エンジニアリング: 産業プラント、倉庫、スタジアム、プレハブ建物の梁、柱、ブレース システム。

2. 建築装飾：建築物のカーテンウォール、ドアや窓、内外装の建築特徴、展示スタンド。

3. 自治体および交通機関: 道路のガードレール、自治体の建設用資材置き場、景観パーゴラ、バス待避所の枠組み。

4. 機械製造業：汎用機器、建設機械、農業機械、物流機器などのフレーム。

5. 倉庫保管および物流: 頑丈なラック、保管プラットフォーム、およびコンテナ補助構造。

6. 農業、林業、園芸: 温室、家畜小屋の枠組み、農業用フェンス。

セレクションガイド

・溶接角管：コストパフォーマンスの高い主流品種。一般的な耐荷重、建物の外壁、装飾、ガードレールなどの標準的な用途に広く使用されています。

・シームレス角管：強度、耐疲労性、耐圧性に優れています。主に頑丈な用途、周期的な荷重、高仕様の機械フレーム、および頑丈なエンジニアリングコンポーネントに使用されます。

主要なパフォーマンスパラメータ

実装規格: GB/T 6728-2017「冷間成形中空構造セクション」; GB/T 3094-2012「冷間引抜きシームレス正方形および長方形鋼管」

I. 一般的な材料と機械的性質

追加の一般パラメータ:

・弾性率：2.06×10⁵MPa

· 密度: 7.85 g/cm3

・標準使用温度：-20℃～200℃

II.仕様および寸法体系

1. 指定方法

外形寸法：長さ×幅×肉厚（単位：mm）例：100×50×3.0

2. 主流のサイズカテゴリ

・小（装飾/囲い/ガードレール）：20×10、30×20、40×20、50×30。肉厚：1.2～2.5mm

· 中型 (キール/母屋/標準梁および柱): 60×40、80×40、80×60、100×50;肉厚：2.0～5.0mm

· 大（主要な柱と梁 / 重量トラス）：120×80、150×100、200×100、250×150。肉厚：4.0～12.0mm

3. 長さと公差

・標準長さ：6m、9m、12m。カスタムの長さも利用可能

・外形寸法公差：±0.8％

・肉厚許容差：標準溶接管±10％。シームレスパイプ±7.5%

4. 理論重量計算式

W（kg/m）＝0.00785×[（B＋H）×2−4t]×t（B＝長辺、H＝短辺、t＝肉厚）

Ⅲ． Structural Mechanical Properties

1. 長方形中空構造用鋼管の長方形セクションは、円管や H ビームなどの単一プロファイルと比較して、高い双方向曲げ剛性 (強軸と弱軸に沿った) および優れた横方向の安定性とねじり抵抗を提供し、その結果、堅牢な全体的な構造安定性が得られます。

2. 加工特性

・曲げ試験：室温で90°冷間曲げしても、曲げ部に亀裂や剥離が発生しません。

· 平坦化テスト: 壁に亀裂が生じることなく、指定された寸法までの圧縮に耐えます。

1. 応力特性：角部に若干の応力集中が発生します。高周波の交互衝撃荷重を伴う用途には適していません。

IV.製品の分類と性能の違い

V. 表面処理と防食

1. 標準状態：黒色仕上げ（熱間圧延酸化物表面）。

2. 一般的な防食方法：溶融亜鉛メッキ、冷間亜鉛メッキ、静電粉体塗装、防錆塗装、フッ素塗装。

3. 溶融亜鉛めっきの参考: 平均亜鉛めっき厚さ ≥85 μm。屋外耐久性は15年を超えます。

VI.接続方法

・一次：ベベル溶接、完全溶け込み溶接（建設用の主流）。

· 二次: 高強度ボルト接続、セルフタッピンねじ、リベット留め。

・カラー鋼板、H形鋼、山形鋼などの各種構造用鋼材に対応します。

VII.適切な用途と禁止されている用途

適切な

産業プラントの梁と柱、カーテンウォールフレーム、エンクロージャフレームワーク、ガードレールとフェンス、倉庫のラック、機器フレーム、景観構造物、プレハブ鉄骨構造物。

不適切

高圧流体の輸送、高温・高圧の配管、衝撃や高周波疲労の激しい重量機器の主要構造部。
