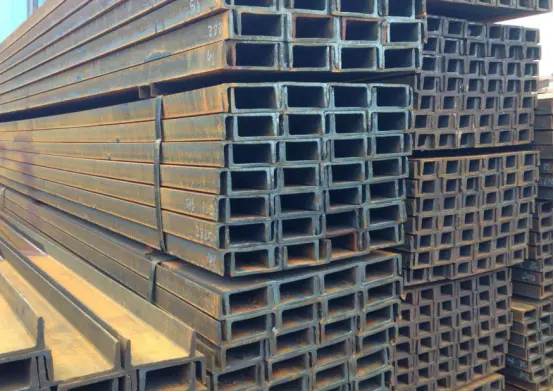

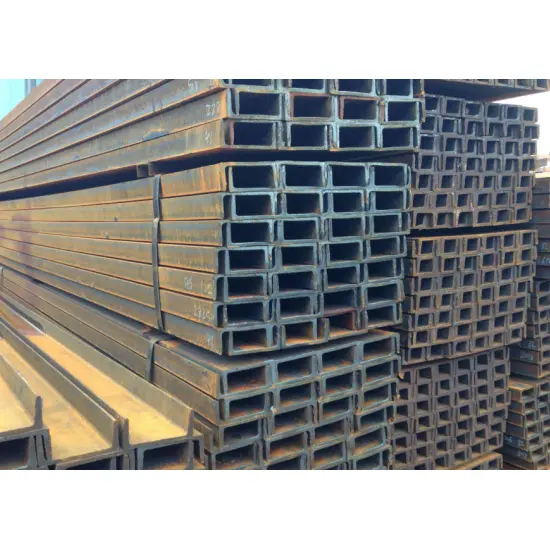

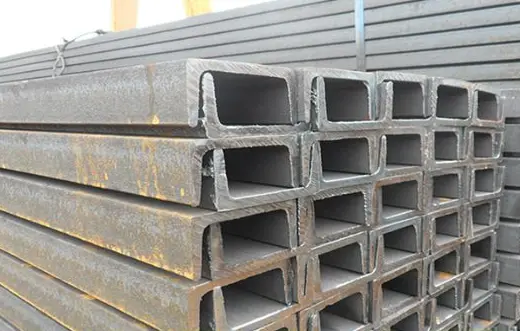

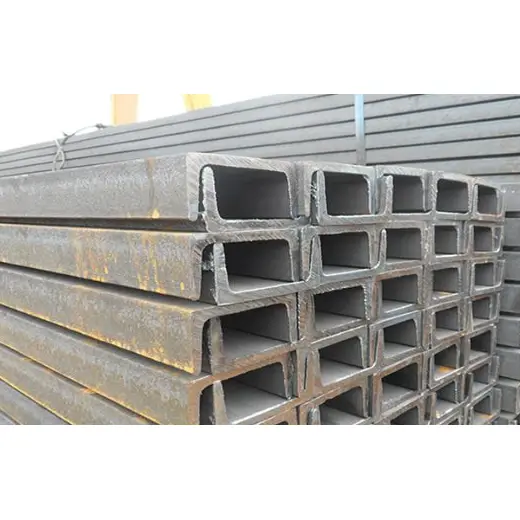

熱間圧延形鋼チャンネルセクション

熱間圧延構造用鋼チャンネル セクションは国家規格 GB/T 706-2016 に準拠しており、統合された熱間圧延プロセスを使用して製造されます。 C型（片開き）の断面形状が特徴です。モデルはセクションの高さによって分類されており、さらに細分化されたもの (a、b、c) は、同じ高さでも厚さが増加していることを示します。製品は軽量で加工が容易で、コスト効率に優れています。個々のセクションの横方向の剛性とねじり抵抗は限られているため、主に二次耐荷重コンポーネントに適していますが、2 つのセクション (背中合わせ) を接続プレートと組み合わせることで、全体的な機械的性能が大幅に向上します。

HAISHENG は、主流の熱間圧延チャネル セクション モデルを幅広く提供しており、それぞれに包括的な材料試験レポートが付属しています。これらは、産業プラント、地方自治体のプロジェクト、MEP/HVAC システム、仮設構造物など、さまざまな補助耐荷重用途に適しています。海外プロジェクトの大量調達ニーズにも対応するため、サビ落とし、塗装、溶融亜鉛メッキなどの防食処理を一気通貫で対応します。

I. 製品規格

熱間圧延構造用鋼チャンネル セクションの製造、寸法公差、および機械的特性は、国家規格 GB/T 706-2016「熱間圧延構造用鋼セクション」に準拠しています。

母材鋼材の機械的規格: GB/T 700 および GB/T 1591。

II.製品の主な特長

2.1 断面と機械的性質

1. 片面オープンチャネル断面を特徴とします。個々の部材は中程度の横剛性と比較的弱いねじり抵抗を示すため、高層建物の独立した主柱や長スパンの主耐力梁としての使用には適していません。

2. 溶接接合部のない一貫した熱間圧延プロセスによって製造されているため、内部残留応力が低くなります。構造は安定性と信頼性が高く、長期の荷重下でも亀裂や変形に耐えます。

2.2 調達とコストの利点

1. 豊富な標準市場モデルの在庫と安定した調達ルートにより、低単価でプロジェクト全体のコストをコントロール可能。

2. 同じ耐荷重能力でも自重が軽いため、鋼構造物の総重量と輸送および吊り上げのコストが効果的に削減されます。

2.3 現場での製造と建設の利点

1. 熱間圧延構造用鋼チャンネルセクションは、自由に切断、穴あけ、溶接、曲げが可能です。現場での二次加工にはプロセス制限がないため、柔軟なジョイントアセンブリが可能です。

2. コンパクトで自重が軽いため、人力と小型設備で取扱い・吊り上げが可能となり、現場での施工工期が大幅に短縮されます。

3. ボルト接続と溶接接続の両方に対応します。さまざまな鋼板やセクションと組み合わせてジョイントの組み立てを完了できます。

2.4 腐食防止と環境適応性

1. 熱間圧延された「黒色」状態 (ミルスケール付き) で、事前に防食コーティングが施されていない状態で供給されます。

2. 必要に応じて研削・除錆、防錆プライマー塗布、溶融亜鉛メッキ、粉体塗装等の防食処理が可能です。乾燥した屋内環境または軽度の腐食性のある屋外環境での使用に適しています。

2.5 併用の利点と制限事項

1. 組み合わせて使用​​する利点: 2 つのチャネル セクションを接続プレートで背中合わせに結合すると、横方向の剛性とねじり抵抗が大幅に向上し、中程度の耐荷重要件を満たします。

2. 制限事項：開断面構造のため、高層建築物の主架台、超長スパンの重荷重主桁、高風圧を受ける重要な耐荷重継手などには使用できません。これらは、エンクロージャ システム、ブレース、および二次的な耐荷重コンポーネントにのみ適しています。

Ⅲ．主要なアプリケーション シナリオ

3.1 熱間圧延形鋼溝形材の主な用途

1. 工場の壁と屋根の母屋: H 形鋼の主桁と組み合わせて、異形鋼クラッディング パネルを固定し、屋根と壁からの垂直荷重を伝達します。

2. 各種機器・配管のサポート：化学プラントや発電所のパイプラックやハンガー（ビル空調システム含む）、機器ベース、ケーブルトレイサポートなどに使用されます。 3. 軽量フレームコンポーネント: 間仕切り壁スタッド、ドアおよび窓フレーム、現場保管フレームワーク、および二次耐荷重部材。

4. 産業用プラットフォームおよび歩道付属品: メンテナンス用歩道ビーム、プラットフォームステップサポート、およびガードレールポスト/手すりベース。

5. 補強および埋め込みコンポーネント: 埋め込み鋼板、梁および柱の補強材、基礎支持用の補助鋼材。

6. 仮設設備：プレハブ建築躯体、足場架台、仮設掘削安全支柱等。

3.2 業界全体のアプリケーション

1. 産業用建物: 軽工業プラント、倉庫、作業場、原材料保管施設用のエンクロージャおよびサポート システム。

2. 自治体のインフラストラクチャ: 道路脇の安全柵、屋外看板の枠組み、小さな歩道、および自治体の公共事業線のサポート。

3. M&E および HVAC エンジニアリング: 化学プラント、発電所、およびオフィスビル用のダクトおよび特殊機器サポート/ハンガー。

4. 単純な土木構造物: カーポート、天蓋、プレハブ小屋、および田舎の単純な物置小屋。

5. 物流と倉庫: 軽量の保管ラックと貨物仕分けプラットフォームのフレームワーク。

6. その他付属品：建設機械のベース、農業機械のシャーシ、船舶用小型補助鋼構造物。

V. HAISHENG 工場供給の主な利点

ソースメーカーからの直接供給: 熱間圧延構造用鋼チャネルセクションの社内倉庫保管により、中間マージンが排除され、大規模な海外プロジェクトの調達において大幅なコストメリットが得られます。

全仕様にわたる安定在庫：主流溝形鋼サイズ（No.5～25a）を年間を通じて豊富に在庫。バッチ出荷と緊急プロジェクト注文への迅速な対応をサポートします。

包括的な品質検査とトレーサビリティ: 熱間圧延された構造用鋼チャネル セクションの各バッチには、オリジナルの工場証明書と機械的特性試験レポートが付属します。海外のプロジェクト受け入れ基準を満たすための第三者による再検査をサポートします。

ワンストップ加工サービス: 定長切断、打ち抜き、曲げ加工、溶接プレハブ加工、カスタム溶融亜鉛めっきをサポート。 H形鋼、I形鋼、埋込プレート、高力ボルトの一括輸出も承ります。標準化された輸出梱包: 防湿性と防錆性の木製パレットまたはフィルム包装。スムーズな通関と現場での受け入れを保証するために、中国語と英語の両方で適合証明書と材料証明書が含まれています。

IV.主要な製品性能パラメータ

4.1 母材の機械的性質

補足的な機械的インジケーター:

常温での V ノッチ衝撃エネルギー: Q235B ≥27J; Q355B ≧34J

弾性率 E ≈ 2.06×10⁵ MPa

4.2 マーキングルールと標準サイズ

マーキング仕様 記号: [ 形式: 高さ × フランジ幅 × ウェブ厚さ、例: [10# = 100×48×5.3mm 同じ高さのモデルは a/b/c グレードに分けられ、支持力を高めるためにフランジが広くなり、ウェブが厚くなります。

4.3 断面の機械的特性（代表的なサイズ）

[10# 慣性モーメント Ix ≈ 198 cm⁴ 断面係数 Wx ≈ 39.7 cm³ 回転半径 ix ≈ 3.95 cm

[20a# 慣性モーメント Ix ≈ 1780 cm⁴ 断面係数 Wx ≈ 178 cm³ 回転半径 ix ≈ 7.86 cm 特性: 強い X 軸に沿った優れた曲げ耐性、弱い Y 軸に沿った弱い横剛性とねじれ耐性、曲げおよび圧縮荷重がかかる個々の梁柱には適していません。

4.4 寸法および形状の許容差

標準固定長：6m、9m、12m、カスタムカット可能

高さh公差：±1.5～3.0mm（機種サイズにより異なります）

フランジ幅b公差：±1.5～2.0mm

真直度：1メートルあたり≤2mm、合計真直度≤全長の0.2%

ねじれ: ≤1.5mm/メートル

4.5 機械加工および表面性能

納品状態: 酸化スケールのある熱間圧延黒色表面

機械加工性: 現場での製造のための簡単な切断、穴あけ、溶接、曲げ

防食オプション：防錆+プライマー塗装、溶融亜鉛メッキ、プラスチックスプレー

4.6 使用温度と負荷制限

適用温度範囲：-20℃～80℃

荷重特性: 開断面で横方向の剛性が低く、ねじれ耐性が低い。単純に支持された単軸曲げ部材に適していますが、高層のメインフレーム、長スパンのメインビーム、および主要な風荷重ベアリングコンポーネントには禁止されています

接続方法: ボルトまたは溶接。ダブルチャンネルの背中合わせのアセンブリにより全体の剛性が大幅に向上

V. よくある質問:

Q:高層フレームの耐力垂直柱としてチャンネル鋼を単独で使用できますか?

A: お勧めしません。熱間圧延された構造用鋼のチャネル セクションは片側が開いた断面を持っているため、横方向の剛性とねじり抵抗が低下します。単独で使用すると不安定になり変形しやすくなります。 HW ワイドフランジ H 形鋼は、高層構造物の主柱に最適です。

Q: 屋外の沿岸プロジェクトにおけるチャンネル鋼に最適な防食処理は何ですか?

A: 長期間屋外にさらされる場合や、塩水噴霧のある沿岸環境では、ユニット全体の溶融亜鉛メッキが推奨されます。湿気の多い環境で屋内で短期間使用する場合は、錆を除去した後、防錆プライマーを 2 回塗布するだけで十分です。

Q: 同じ高さの「a」、「b」、「c」タイプのチャンネル鋼を選択するにはどうすればよいですか?

A: タイプ「a」はウェブとフランジが最も薄く、耐荷重能力が最も低くなりますが、タイプ「c」は厚さが最も大きくなります。重負荷または長いスパンのアプリケーションには、厚い「b」または「c」サブタイプが推奨されます。

Q: 単一チャンネル鋼梁の剛性が不十分な場合、どのような解決策がありますか?

A: 2 本の溝型鋼梁を、その間に接続プレートを挿入して背中合わせに結合して、複合箱形断面を形成できます。これにより、横方向の剛性とねじり抵抗が大幅に向上します。

Q: 溝形鋼は必要に応じて特定の長さに切断できますか?

A: はい。標準ストック長さ (6m、9m、または 12m) は、図面に基づいて任意の長さに切断でき、必要に応じて切断端を滑らかに研磨できます。

溝形鋼の理論重量

単位：kg/m、mm
