溶接鋼管

鋼管の専門メーカーおよびサプライヤーとして、HAISHENG は高品質の溶接鋼管を在庫から提供しています。高い生産効率と優れたコストパフォーマンス、充実した仕様を特徴とし、中空円形断面によりバランスのとれた荷重分散を実現し、曲げ、ねじり、耐圧力に優れたパイプです。これらは、建設、都市インフラ、電気機械工学で広く使用されています。

お問い合わせを送信

製品説明

一般に溶接鋼管と呼ばれ、鋼帯を圧延、溶接して製造される製品です。それらは主にストレートシーム溶接パイプとスパイラルシーム溶接パイプに分類され、GB/T 3091 や GB/T 13793 などの規格に従って製造され、通常は Q235B または Q355B 鋼で作られます。これらは主に、低圧流体輸送、鋼構造の梁と柱、ガードレールのサポート、都市配管ネットワーク、電気機械導管、および仮設プロジェクトに使用され、周囲温度と低圧から中圧を伴う標準的な動作条件に適しています。

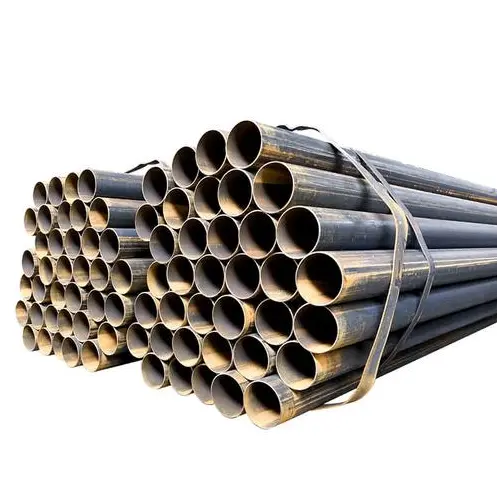

Welded Steel Pipes

製品の特徴

I. 構造的および機械的特性

1. 溶接鋼管は帯鋼を圧延、溶接して製造され、ストレートシームとスパイラルシームの2種類があります。中空の円形断面により均一な荷重分散が保証され、曲げやねじれに対する優れた耐性と優れた全体的な安定性を実現します。

2. 全体の強度は低中圧用途の要求を満たします。大口径スパイラルシーム溶接管は、標準のストレートシーム溶接管に比べて耐圧性と剛性に優れています。ただし、溶接シームの制限により、高圧、高温、または深刻な腐食を伴う極端な条件には適していません。

3. 同じ耐荷重能力の場合、固体鋼製コンポーネントよりも軽量であり、全体の構造負荷を効果的に軽減します。

II.生産とコストの特性

1. 生産プロセスは成熟しており、高生産能力と迅速な納品を実現します。市場では豊富な在庫が経済的な価格で入手できるため、全体的なコストが低くなります。

2. 小径配管から大径パイプライン、コラムパイプまで幅広い仕様を揃えており、柔軟な選択が可能です。

Ⅲ．加工・施工の特徴

1. 切断、面取り、ねじ切り、曲げ、溶接などの二次加工が容易で、現場での施工が容易です。

2. パイプの寸法が均一で、取扱い、施工が容易です。溶接、フランジ、ねじ切り、溝付きカップリングなどのさまざまな接続方法を使用して、さまざまなエンジニアリング要件に適合できます。 IV.用途と耐食性

1. 標準納品は「黒色パイプ」(未塗装スチール) の形式です。ただし、溶融亜鉛めっき、塗装、防食コーティング、3PE 防食層などの処理を適用することもできます。屋内と屋外の両方の環境での使用に適しています。

2. 柔軟な用途: 流体輸送パイプラインとして独立して機能することも、鋼製構造梁、柱、トラスなどの耐荷重コンポーネントに組み込むこともできます。

V. 製品の区別と制限

1. ストレートシーム溶接パイプは、通常、小径から中径、低圧パイプライン、軽量鋼構造物に使用されます。スパイラル溶接管は主に大口径に使用されるため、長距離の都市交通や大規模な鋼構造部品に適しています。

2. 溶接継目があるため、継目無鋼管に比べて耐圧性、耐高温性、疲労強度が劣ります。高圧の可燃性/爆発性物質や高温/高圧条件を伴う重要な圧力がかかる用途での使用は固く禁止されています。

主な用途と適用範囲

I. 溶接鋼管の主な用途

1. 流体輸送

水道水、下水、低圧ガス、換気・除塵エア、汎用油などの媒体の輸送に使用されます。これらは、民生用および産業用ネットワークの主要な配管材料です。

2. 鋼構造耐力コンポーネント

円柱、トラス部材、屋根支柱、プラットフォーム支柱の製造に使用されます。補助または中荷重の梁や柱として特定の形鋼を置き換えることができます。

3. 保護と囲い

道路のガードレール、工場の外周フェンス、階段の手すり、バルコニーの手すり、倉庫の枠組み、屋外の看板の支柱などに使用されます。

4. 機械的および電気的サポートシステム

水道管、エアダクト、ケーブルトレイのサポートやハンガー、機器の特殊な取り付けブラケットや固定ロッドの構築に使用されます。

5. 都市工学および土木工学

都市パイプライン網、河岸ケーシング、杭基礎ケーシング、トンネル換気ダクト、建設現場の仮設安全柵などに使用されます。

6. 仮設施設および農業施設

足場、仮設小屋、温室の枠組み、農業用水の輸送パイプラインなどに使用されます。

II.適用範囲

1. 建設工学：土木建築物、工場作業場、倉庫、会場の給排水システム、鉄骨構造支持システム。

2. 地方自治体の公共事業: 都市の給排水ネットワーク、道路のガードレール、景観工学、地方自治体のパイプラインの設置。 3. MEP（Mechanical, Electrical, and Plumbing/HVAC）：工場、ビル、ショッピングモールなどの給排水、換気、低圧ガス配管。

4. 工業および鉱業企業: 作業場移送配管、機器サポート、材料ヤードの囲い、軽量トラス構造。

5. 農業と造園: 農業用灌漑パイプ、温室の枠組み、景観フェンス。

6. 仮設工事：仮設現場設備、仮設支柱、掘削ピット保護、工事用足場。

セレクションガイド

ストレートシーム溶接管：主に小径から中径。屋内の配管、手すり、小規模の鉄骨構造物によく使用されます。

スパイラル溶接管：主に大径。都市幹線パイプライン、長距離送水、大型鋼構造柱などによく使用されています。

パフォーマンスパラメータ

I. 実施基準

・GB/T 3091-2025：低圧流体輸送用溶接鋼管（水、ガス、空気等；≦2.5MPa、≦200℃）

・GB/T 13793-2016：縦型電気溶接鋼管（構造用、足場用、一般機械用）

・GB/T 9711 / API 5L：石油・ガス輸送用ラインパイプ（L245/L360/L415等）

II.一般的な材質と機械的性質（室温）

材質グレード	降伏強さ ReL (MPa)	引張強さRm(MPa)	破断後の伸び A	代表的な用途
Q195	≥195	≥315	≧20%	足場、軽量構造物
Q215A/B	≥215	335～450	≥22%	低圧流体パイプライン、ガードレール
Q235B	≥235	375～500	≥25%	給排水、ガス導管、一般構造用鋼材（最も多く使用されている）
Q355B	≥355	470～630	≥21%	中圧および高圧パイプライン、耐荷重構造部材
20# スチール	≥245	440～550	≧20%	一般機械部品、熱交換チューブ
L245	≥245	415～565	≥21%	低圧石油およびガス輸送パイプライン

・弾性率：2.06×10⁵MPa

·密度: 7.85 g/cm3

・衝撃エネルギー：周囲温度**≧27J**（Q235B、Vノッチ）

Ⅲ．寸法と仕様 (主に縦方向の溶接)

1) 外径範囲

・小径：DN15～DN50（21.3～60.3mm）

・中径：DN65～DN250（76.1～273mm）

・大径：DN300～DN600（323.9～610mm）

・スパイラル溶接管：DN800～DN3000まで

2) 肉厚(共通)

・規格：1.2～12.7mm

・厚肉：12.7～40mm

・公差：肉厚±10％t、外径±0.5％～±1.0％

3) 長さ

・標準：固定長6m、9m、12m

・カスタマイズ可能：15～18m

・長さ公差：+20mm / 0mm

4) 理論重量 (kg/m)

W=0.02466×(D−t)×t

・D：外径（mm） t:肉厚(mm)

・亜鉛メッキパイプ：重量×1.015～1.03（被覆率）

IV.耐圧性とプロセス性能

1) 静水圧試験(必須)

・標準黒色パイプ：5.0MPa、保持圧力≧5s

・ガス管：6.0MPa、保持圧力≧10s

・厚肉管：7.0MPa

・推奨使用圧力：≤1.6MPa（長期安全）

2) 溶接シームの品質

・非破壊検査（NDT）：UT（超音波）/RT（放射線）

・縦シーム：高周波溶着、溶着係数**≒0.85～0.9**

・スパイラルシーム：サブマージアーク溶接、溶接係数**≒0.9～0.95**

3) 扁平・曲げ試験

・平坦性：クラック、剥離なし

· 曲げ (DN ≤50): 90°、曲げ半径 = 6D (黒色パイプ) / 8D (亜鉛メッキパイプ)、溶接シームは側面にあります。亀裂なし、亜鉛層剥離なし

4) 動作温度

・標準：-20℃～+200℃

・低温鋼(L245N)：-40℃まで

V. 表面保護と腐食保護

・納入状態：黒管（裸管）/溶融亜鉛メッキ/エポキシ/3PE（埋設）

· 亜鉛メッキ層: ≥300 g/m² (両面)、局部厚さ **≥85 μm**

· 表面品質: 亀裂、折り目、かさぶた、深刻な腐食なし

VI.接続方法

· DN≤50: ねじ接続 (GB/T 7306)

・DN65～DN200：フランジ接続/溝接続

・DN≧250：溶接（突合せ溶接・すみ肉溶接）

VII.アプリケーション

・低圧流体：上水、下水、ガス、空気、換気

・鋼構造物：円管柱、トラス、サポート、ガードレール、足場

・温度：-20～200℃。圧力: ≤2.5MPa

折曲げストレートシーム溶接管規格表

仕様			外径	標準肉厚	溶接管の理論重量表
4点	15	1/2インチ	21.25	2.75	1.26
6点	20	3/4インチ	26.75	2.75	1.63
1インチ	25	1インチ	33.3	3.25	2.42
1.2インチ	32	11/4インチ	42.25	3.25	3.13
1.5インチ	40	11/2インチ	48	3.5	3.84
2インチ	50	2インチ	60	3.5	4.88
2.5インチ	70	21/2インチ	75.5	3.75	6.64
3インチ	80	3インチ	88.5	4.0	8.34
4インチ	100	4インチ	114	4.0	10.85
5インチ	125	5インチ	140	4.5	15.04
6インチ	150	6インチ	165	4.5	17.81
8インチ	200	8インチ	219	6	31.52

スパイラル溶接管仕様表

仕様	肉厚	1メートルあたりの重量	国家標準静水圧値	省基準静水圧値	仕様	肉厚	1メートルあたりの重量	国家標準静水圧値	省基準静水圧値
219	6	32.02	9.7	7.7	720	6	106.15	3	2.3
	7	37.1	11.3	9		7	123.59	3.5	2.7
	8	42.13	12.9	10.3		8	140.97	4	3.1
273	6	40.01	7.7	6.2		9	158.31	4.5	3.5
	7	46.42	9	7.2		10	175.6	5	3.9
	8	52.78	10.3	8.3		12	210.02	6	4.7
325	6	47.7	6.5	5.2	820	7	140.85	3.1	2.4
	7	55.4	7.6	6.1		8	160.7	3.5	2.7
	8	63.04	8.7	6.9		9	180.5	4	3.1
377	6	55.4	5.7	4.5		10	200.26	4.4	3.4
	7	64.37	6.7	5.2		11	219.96	4.8	3.8
	8	73.3	7.6	6		12	239.62	5.3	4.1
	9	82.18	8.6	6.8	920	8	180.43	3.1	2.5
	10	91.01	-	7.5		9	202.7	3.5	2.8
426	6	62.25	5.1	4		10	224.92	3.9	3.1
	7	72.83	5.9	4.6		11	247.22	4.3	3.4
	8	82.97	6.8	5.3		12	269.21	4.7	3.7
	9	93.05	7.6	6	1020	8	200.16	2.8	2.2
	10	103.09	8.5	6.7		9	224.89	3.2	2.5
478	6	70.34	4.5	3.5		10	249.58	3.5	2.8
	7	81.81	5.3	4.1		11	274.22	3.9	3
	8	93.23	6	4.7		12	298.81	4.2	3.3
	9	104.6	6.8	5.3	1220	8	239.62	-	1.8
	10	115.92	7.5	5.9		10	298.9	3	2.3
529	6	77.89	4.1	3.2		11	328.47	3.2	2.5
	7	90.61	4.8	3.7		12	357.99	3.5	2.8
	8	103.29	5.4	4.3		13	387.46	3.8	3
	9	115.92	6.1	4.8	1420	10	348.23	2.8	2
	10	128.49	6.8	5.3		14	417.18	3.2	2.4
630	6	92.83	3.4	2.6	1620	12	476.37	2.9	2.1
	7	108.05	4	3.1		14	554.99	3.2	2.4
	8	123.22	4.6	3.6	1820	14	627.04	3.3	2.2
	9	138.33	5.1	4	2020	14	693.09	-	2
	10	153.4	5.7	4.5	2220	14	762.15	-	1.8
