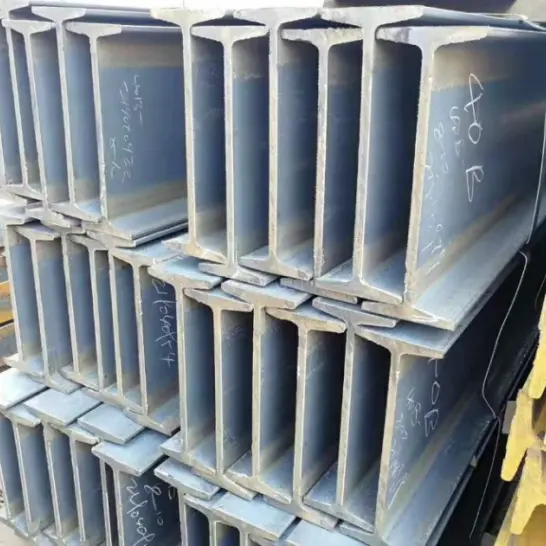

熱間圧延構造用 I ビーム鋼

信頼できる中国の構造用鋼メーカーおよびワンストップ サプライヤーである HAISHENG は、GB/T 706 に従って製造された Q235B および Q355B グレードの熱間圧延構造用 I ビーム鋼を在庫しています。内フランジのテーパー形状と不等肉形状により経済的であり、加工も容易です。軽量二次梁、プラットフォーム、支柱、仮設軽量鋼構造物に広く​​使用されており、中小規模の建物向けの従来の熱間圧延セクションです。

製品の主な特長

I. 断面特性および機械的特性

1. フランジの内側表面は傾斜しており、フランジの厚さは内側から外側に向かって先細になっています。その結果、断面全体で不均一な応力分布が発生し、横方向の剛性が比較的弱くなります。

2. 溶接継手のない単一の一体ユニットとして熱間圧延された構造用 I ビーム鋼。その結果、残留応力が低くなり、優れた構造安定性が得られます。

3. 適度な曲げ抵抗を提供しますが、平均的なねじり抵抗と横方向の変位抵抗を提供します。長いスパン、高風荷重、または重荷重の用途には適していません。

II.経済性と調達の特徴

1. 包括的な仕様を備えた古典的な製品カテゴリー。在庫が豊富にあり、入手が容易で、競争力のある価格です。

2. 同じ耐荷重能力の場合、材料の消費量は熱間圧延 H 形鋼よりも多く、軽量構造物にとってはより経済的です。

Ⅲ．構造と使用上の特徴

1. 規則的な形状のため、二次加工（切断、溶接、穴あけ）が容易で、現場でのさまざまな接続方法に対応します。

2. 適度な自重により、持ち上げや設置が簡単になります。単純な建物や仮設構造物に最適です。

3. 熱間圧延「黒色」ミルスケール仕上げが特徴です。屋内および標準的な屋外環境に合わせて、必要に応じて錆取りや防食コーティングを施すことができます。

IV.熱間圧延H形鋼との比較

1. 横方向の剛性が H 形鋼に比べて大幅に低い。高層建築物の柱や長スパンの主梁としての使用には不向きです。

2. 断面効率が比較的低く、重い負荷がかかるとより多くの材料が必要になります。

3. 優れたコストパフォーマンス；軽量で単純な鋼構造物に広く​​使用され続けています。

用途と適用範囲

I. 主な用途

1. 床/屋根の二次ビームと単純支持ビーム: 熱間圧延構造用 I ビーム鋼は、通常、中小規模のスパンの耐荷重システムで、軽い床と屋根の荷重を支えるために使用されます。

2. プラットフォームおよび歩道ビーム: 産業プラント、機器プラットフォーム、メンテナンス通路、架台用の一次および二次耐荷重コンポーネント。

3. ブラケットとサポート: パイプサポート、機器マウント、壁ブレース、および一時的なサポートフレームの製造。

4. 母屋と壁のフレーム: 軽工業用建物、建設現場の貯蔵庫、および単純なエンクロージャのフレームワーク用の母屋。

5. 小規模躯体・梁・柱：作業場、倉庫、カーポートなどの低層の簡易構造物の軽量鉄骨の梁・柱。

6. 建設機械部品：つり上げ装置のベース、車両シャーシ、仮設掘削支保工など

II.適用範囲

1. 工業用建物: 軽工業プラント、倉庫、作業場、小型保管サイロ。主に二次耐荷重コンポーネントに使用されます。

2. 仮設・簡易土木構造物：建設現場の仮設施設、カーポート、天蓋、簡易物置、モジュール式・移動式建物など。

3. 都市インフラ: 都市の貯蔵庫、ガードレールのサポート、歩行者用の歩道のサポート、および小さな架台。

4. 電気機械サポート: 発電所および化学プラントのパイプ ラック サポート、機器ベース、および HVAC パイプ ハンガー/サポート。

5. 仮設土木施設：掘削支保工、足場台、建設用の仮設耐力架台。

6. その他の分野：農業機械のシャーシ、小型輸送機器の枠体、倉庫の簡易棚など。

主要なパフォーマンスパラメータ

規格: GB/T 706-2016、GB/T 700、GB/T 1591

I. 一般的な材料と機械的性質

II.セクションの指定と仕様の詳細

1. 指定形式: モデル + 身長 (例: 10#、12#、14#、16#、20a#、20b#)。サブタイプ (a、b、c) は同じ高さに対して存在します。ウェブとフランジの厚さが徐々に増加し、耐荷重能力が向上します。

2. 断面特性: フランジ内側の表面は 1:6 の傾斜を備えています。フランジは根元で厚く、端で薄くなっているため、断面全体に不均一な応力分布が生じます。

Ⅲ．共通仕様（型式＋断面寸法）

形式：高さ×フランジ幅×ウェブ厚さ

・10#：100×68×4.5

・12#：120×74×5.0

・14#：140×80×5.5

・16#：160×88×6.0

・18#：180×94×6.5

・20a#:200×100×7.0; 20b#:200×102×9.0

・25a#：250×116×8.0; 25b#：250×118×10.0

・30a#：300×126×9.0; 30b#:300×128×11.0

IV.寸法および形状の許容差

1.標準固定長:6m、9m、12m;カスタムカットが可能です。

2. 真直度 (キャンバー): ≤2mm/メートル;合計キャンバーは全長の 0.2% 以下。

3. ねじれおよび端面直角度は国家規格に準拠しており、取り付けおよび接合時の精度を保証します。

V. 表面および加工特性

1. 出荷状態: ミルスケール付き熱間圧延 (黒色仕上げ)。

2. 加工性：切断、穴あけ、溶接、曲げ加工に適しています。二次加工に便利です。

3. 腐食保護: 生の状態では保護されていません。錆落とし、塗装、溶融亜鉛メッキが可能です。

VI.環境および構造パラメータ

1. 動作温度: -20°C ～ 80°C。

2. 構造特性: 適度な曲げ抵抗。ねじり抵抗と横方向の剛性が比較的低い。長いスパン、高風荷重地域、または高層構造物の主な耐荷重役割には適していません。

3. 荷重の適合性: 主に単純に支持される梁や軽荷重コンポーネントに使用されます。長期にわたる偏心荷重を避けてください。

構造用熱間圧延I形鋼の規格表
