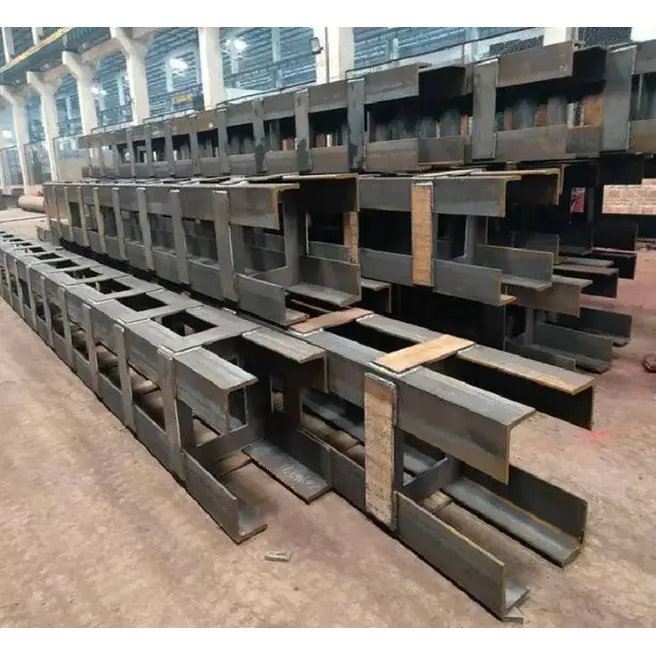

ハイシェンカスタマイズされた供給形鋼柱従来の角柱、丸柱、または H ビーム柱では建築レイアウト、接続要件、または耐荷重条件を適切に満たせないプロジェクト向けのソリューションです。これらの柱は、柔軟な断面設計と精密な製造を組み合わせることで、構造性能と効率的なスペース利用を統合する実用的な方法を提供します。
形鋼構造用柱は、非標準の断面で設計されたカスタマイズされた垂直耐荷重部材です。従来の柱とは異なり、L 字形、T 字形、十字形、多角形、可変断面、曲線、またはその他のプロジェクト固有の構成に製造できます。この柔軟性により、建物の隅、隠れた壁の柱、不規則な建築空間、大規模なスパンの構造物、偏心または多方向の荷重がかかる領域に特に価値があります。
エンジニア、建築家、請負業者、調達チームにとって、適切な柱を選択することは、単に十分な強度を持つ鋼材を選択することだけではありません。形状、接続方向、製造精度、耐震要件、腐食保護、設置条件、全体的なスペース利用率も考慮する必要があります。適切に設計された形状の柱は、統合された構造ソリューションの一部としてこれらの要因に対処できます。
形鋼構造用柱は、その断面が従来の長方形、円形、または標準的な H 断面形式以外で特別に設計された垂直構造部材です。鋼板、構造セクション、中空セクション、または鋼パイプを組み立て、制御された溶接および製造プロセスを通じてそれらを接合することによって製造できます。
主な目的は、標準の柱では効率的に対処できない構造上または建築上の問題を解決することです。たとえば、建物の角に配置された柱は、使用可能な内部空間に突き出すのではなく、2 つの壁と同一平面に保つ必要がある場合があります。 L 字型の支柱は、必要な荷重経路を維持しながら、この状況に対処できます。
同様に、複数の方向からビームを受ける中央の柱は、十字型構成の恩恵を受ける可能性があります。可変断面および湾曲した柱は、従来の一定のプロファイルを統合するのが難しい独特の建築ファサードをサポートすることもできます。
ハイシェン の製品仕様によると、典型的な構成には、L 字型、T 字型、十字型、多角形、複合柱、可変断面柱、および湾曲柱が含まれます。設計は、建設図面、現場条件、接続ポイント、プロジェクト固有の耐荷重要件に従って開発できます。
建物の形状が異なれば、異なる構造ソリューションが必要になります。次の構成は、非標準の鋼構造に最も役立つオプションの 1 つです。
| 構成 | 代表的な用途 | 主な利点 |
|---|---|---|
| L字型柱 | 建物の角と壁の交差点 | 壁にぴったりフィットし、内部の障害物を軽減します。 |
| T型コラム | 壁の中心、廊下、端の位置 | 壁のレイアウトと統合しながらバランスの取れたサポートを提供します |
| 十字柱 | 中央構造コアと多方向ビーム接続 | 多方向からの接続を容易にする |
| Z型コラム | 不規則な間取りと特殊な構造ゾーン | 複雑な空間配置に適応 |
| 多角柱 | 建築構造物および大規模プロジェクト | カスタマイズされた形状と構造要件を組み合わせます |
| 変数セクション列 | 高層構造物および建築ファサード | 荷重や設計に応じてセクション寸法を変更可能 |
| 湾曲した柱 | 湾曲したファサードと特徴的な建築プロジェクト | 複雑な視覚的および幾何学的要件をサポート |
最適な構成は、外観だけで選択するのではなく、構造工学計算を通じて決定する必要があります。断面形状、プレートの厚さ、柱の高さ、荷重条件、接続の詳細、適用可能な設計コードはすべて、最終設計に影響します。
最も明白な利点は、幾何学的な柔軟性です。エンジニアは、建物のレイアウトを強制的に標準の柱に適合させるのではなく、柱を構造に適合させることができます。これは、コーナー、壁の交差、互い違いのフロアレベル、不規則なプラン、および設置エリアが制限されている場合に特に役立ちます。
柱を壁に組み込むことができれば、構造上の突起によって失われる使用可能な床面積の量を減らすことができます。これは、住宅の建物、商業スペース、公共施設、インテリア計画の効率性が重要なプレハブ構造物などで役立ちます。
特殊な形状の柱は、梁、ブレース、その他の構造部材に複数の接続面を提供できます。たとえば、十字形の構成は、構造部材が複数の方向から集まる状況に合わせて設計できます。
エンジニアは、リムの幅、プレートの厚さ、および全体の断面を調整することで、構造材料の分布を変更し、さまざまな軸の剛性に影響を与えることができます。これにより、異形の垂直、横、または偏心荷重条件を持つプロジェクトに成形柱が役立ちます。
多くの複雑な製造作業は、納品前に完了できます。管理された製造環境で、切断、組立、溶接、矯正、端部加工、プレート取り付け、検査、表面処理を調整できます。これにより、建設現場で必要な加工量を削減できます。
材料の選択は、プロジェクトの構造計算、環境条件、温度要件、および適用される規格に対応する必要があります。 HAISHENG は主要な材料オプションとして Q235B および Q355B をリストしており、特定の低温または高耐震要件には Q355NL および Q355GJ が利用可能です。
| パラメータ | 代表的な仕様 |
|---|---|
| 主な材料 | Q235B、Q355B |
| 特殊素材オプション | Q355NL、Q355GJ |
| プレート/リムの厚さ | デザインにより異なりますが、約8～60mm |
| 単一の四肢の幅 | 構成に応じて約 100 ～ 600 mm |
| 一般的なセグメント長 | 9メートルまたは12メートル。より高い高さを実現するためのセグメント構造 |
| コラムの真直度 | ≤ L/1000 |
| 断面寸法偏差 | ±2～3mm程度 |
| ベースプレートの厚さ | 約16～60mm |
| アンカーボルトの範囲 | M20～M64（設計による） |
参考までに、Q235B は標準的な構造用途に一般的に使用されますが、Q355B はより高い降伏強度を提供し、より重荷重、高層、要求の厳しい構造用途に適しています。材料の選択は、プロジェクトのエンジニアリング要件と現地の構造基準に照らして常に検証する必要があります。
腐食防止のためには、表面処理とコーティングの選択も同様に重要です。典型的なシステムには、Sa2.5 までのショットブラストと、それに続くジンクリッチプライマー、中間コーティング、トップコートが含まれます。沿岸用途など、より過酷な環境の場合は、溶融亜鉛メッキも考慮される場合があります。
標準外の形状では制御できない製造エラーが発生する余地が少なくなるため、精密な製造が特に重要です。一般的な製造ワークフローには次の段階が含まれます。
重要な構造接合部については、非破壊検査を品質管理計画に組み込むことができます。 HAISHENG は、該当する構成における主要な梁と柱の接合部および一次スプライス溶接部に対するグレード I の溶接と 100% 超音波試験を指定しています。
カスタム形状の多用途性により、これらの柱は、標準的な構造セクションの統合が難しいプロジェクトに適しています。
これらは、構造要件とアーキテクチャ要件が重複する場合に特に役立ちます。柱を標準的な商品セクションとして扱う代わりに、部材全体を建物の構造システムの一部として設計できます。
| 特徴 | 形鋼柱 | 従来のH型断面 | 円形中空部 |
|---|---|---|---|
| 断面の柔軟性 | 非常に高い。カスタマイズされたジオメトリ | 標準形状 | 標準的な円形ジオメトリ |
| 壁との統合 | 選択されたレイアウトに最適 | 適度 | 適度 |
| 多方向接続 | 複数の接続方向向けに設計可能 | 主直交軸により自然に適合 | セクションの周りに接続を配置できますが、特殊な詳細設定が必要な場合があります |
| アーキテクチャの適応性 | 素晴らしい | 適度 | 良い |
| 変数セクション | 利用可能 | 追加の加工なしで制限される | 可能ですが、カスタマイズされた製造が必要です |
| 一般的な使用方法 | 複雑で非標準的な構造 | 従来の鉄骨フレーム | 露出した柱と特殊な構造用途 |
この比較は、成形柱が常に優れていることを意味するものではありません。標準セクションの形状がプロジェクトに一致している場合、非常に経済的で効果的です。形鋼構造柱の価値は、従来のプロファイルではスペース、接続、建築形式、または構造性能に妥協が生じる場合に現れます。
中国のメーカーやサプライヤーを探している請負業者、構造エンジニア、調達チームは、注文する前にいくつかの要素を確認する必要があります。
信頼できるメーカーは、原材料から完成したコンポーネントまでのトレーサビリティを維持しながら、エンジニアリング図面を管理された製造プロセスに変換できる必要があります。
その主な目的は、標準的な柱が適さない建築レイアウト、特殊な接続要件、限られたスペース、偏心荷重、または複雑な構造フレームワークに適応できる耐荷重柱を提供することです。
はい。断面、寸法、鋼種、板厚、高さ、接続プレート、補強材、ベースプレート、表面処理は、設計図やプロジェクトの要件に応じてカスタマイズできます。
Q235B と Q355B が一般的な選択肢です。プロジェクトの条件に応じて、特定の低温または高耐震用途には Q355NL または Q355GJ が検討される場合があります。
適切に設計されていれば、高層構造物や高荷重の構造物でも使用できます。最終的な設計は構造計算によって検証され、適用される建築基準に準拠する必要があります。
はい。環境に応じて、保護オプションには多層コーティング システムや溶融亜鉛メッキが含まれます。適切な処理は、暴露条件とプロジェクトの要件に応じて指定する必要があります。
構造図、柱寸法、断面形式、鋼種、数量、必要な長さ、接続内容、表面処理、検査条件、納入先、適用規格などの有用な情報が含まれます。
A 形鋼柱従来の鋼製プロファイルでは構造的、建築的、およびスペース利用の要件を同時に満たすことができない場合に、効果的なソリューションを提供します。 L 字型のコーナー柱や T 字型の壁柱から、十字形、多角形、曲線、可変断面構成まで、カスタマイズされたジオメトリにより、プロジェクトを強制的に標準プロファイルに適応させるのではなく、構造システムをプロジェクトに適応させることができます。信頼できる中国のメーカーとワンストップの鉄骨構造サプライヤーを求めるバイヤーのために、HAISHENG は、図面、材料要件、接続の詳細、寸法仕様、検査要件、および表面処理のニーズに基づいてカスタマイズされた製造を提供します。非標準的な鉄骨構造プロジェクトを計画していて、柱の寸法のカスタマイズ、技術相談、またはプロジェクトの見積もりが必要な場合は、お問い合わせお客様の要件について話し合い、適切な形状の鋼構造柱ソリューションを開発します。
