世界的なプレハブ鉄骨構造プロジェクトは拡大を続けており、産業プラント、物流倉庫、商業複合施設、高層鉄骨ビルの迅速な建設が行われています。ほとんどのゼネコンとエンジニアリングバイヤーは、メインの鉄骨フレームに重点を置いていますが、二次エンクロージャ/床コンポーネントと接続ハードウェア間の互換性を見落とすことがよくあります。二次コンポーネントの選択が適切でないと、屋根の変形、床スラブの亀裂、接合部の漏れ、留め具の腐食など、プロジェクトの後期段階での危険が引き起こされます。鉄鋼部品の長年にわたる輸出およびプロジェクトサポートの経験を活かし、ハイシェンカラーパネル、母屋、床デッキ、および適合する接続システムをカバーする主要な選択原則を解釈し、海外および国内の鉄骨構造プロジェクトに実用的なエンジニアリングの参考資料を提供します。
完了したプロジェクトのレビューによると、エンクロージャ システムの障害がメインフレームの耐荷重不足によって引き起こされることはほとんどありません。ほとんどの問題は、二次コンポーネント、パネル、および接続ハードウェアの不一致によって発生します。
一部のプロジェクトでは、薄い基板のカラー パネルと小さなセクションの母屋を組み合わせて採用することで予算を削減しています。雪や風の荷重がかかると、母屋のたわみが許容値を超え、カラーパネルに波状の歪みが発生し、シールの重ね接合部が剥がれて水漏れや湿気の浸入が発生します。多くの購入者は、エンクロージャ システムの完全なパフォーマンスを検証せずに、カラー パネルや母屋を個別に調達しているため、後の段階での修理費用が多額に上ります。

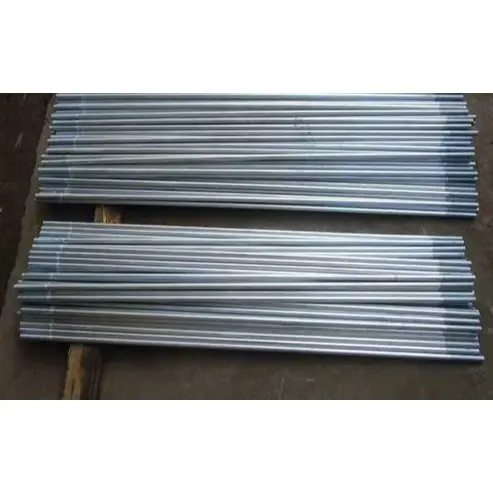

エンクロージャ システムの耐用年数の弱点は、通常、接続接合部に現れます。パネルや母屋に溶融亜鉛メッキを採用し、ファスナーの耐食グレードが低い場合、ボルトは数年以内に腐食し、接合部の緩みが発生します。構造用鋼製ファスナーは、完全なエンクロージャ アセンブリの目に見えないものの重要な部分を表します。強度、コーティング、トルクのパラメータは、母屋やカラーパネルの基材と一致する必要があります。高級パネルであっても、留め具が一致していないと、設計された耐用年数を達成できません。
床とデッキのオーバーラップ長さが不十分であるか、鋼梁の幅に対してプロファイルが不一致であると、コンクリート打設時にたわみ変形が発生します。一部のプロジェクトでは、せん断接着性能を無視して低コストのプロファイルを盲目的に採用し、スラブ亀裂のリスクを大幅に高めています。
内陸環境用に設計された製品は、沿岸の塩水噴霧地帯や粉塵の多い化学プラントに直接配備されます。 3～5 年以内に広範な腐食が発生し、費用が削減される代わりにライフサイクル全体のコストが増加します。
エンジニアリングの選択は、製品名だけではなく、測定可能なパラメータに依存します。以下の表には、エンクロージャ システム コンポーネントのベースライン インジケータがリストされており、工場、倉庫、公共建築プロジェクトを簡単に比較できます。
| コンポーネント名 | 基材 | 主な仕様 | 主要な制御インジケーター | 代表的なアプリケーションゾーン |
|---|---|---|---|---|
| 鋼製屋根パネル | 溶融亜鉛めっき・Al-Znめっき鋼板 | 基板厚さ0.4～1.2mm | コーティング密着性、耐塩水噴霧性、プロファイル重ね接合性能 | 屋根と壁の囲い |
| スチール母屋 | Q235B、Q355B鋼帯 | C/Z/U断面、厚さ1.5～3.0mm | 曲げ剛性、溶融亜鉛めっき膜厚、打ち抜き精度 | 屋根と壁の二次サポート |
| 鋼製床デッキ | 溶融亜鉛めっき鋼帯 | 開放型/密閉型/トラス型、0.8～1.5mm | 降伏強度、コンクリート複合接着力、重ね幅 | 床スラブ用の永久型枠 |
| 構造用鋼製ファスナー | 合金鋼・炭素鋼 | グレード 8.8～10.9、溶融亜鉛メッキ / ダクロメット仕上げ | 引張強さ、塩水噴霧性能、トルク係数 | パネルと母屋の固定 |

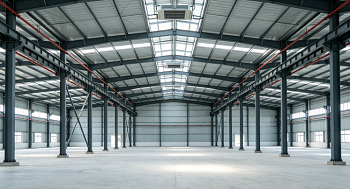

広い面積の屋根は、顕著な風雪荷重にさらされます。連続した重ね継手を備えた Z 断面母屋が推奨されます。カラーパネルの基材の厚さは、地域の風雪荷重データと一致する必要があります。多階建ての倉庫建物の場合、クローズドタイプまたはトラススタイルの床デッキは、スラブのたわみを最小限に抑えるのに役立ちます。構造用鋼製ファスナーは、対応する強度グレードを満たさなければなりません。通常の民間ボルトは構造グレードの留め具を置き換えることはできません。セカンダリコンポーネントシステム全体では、「メインフレームは堅牢だがエンクロージャが損傷している」ことを避けるために、統一された計算が必要です。
高層プロジェクトの複雑な床荷重により、コンクリートとの複合作用を保証する床デッキのせん断接着性能に高い要求が課されます。外壁には不規則な形状が多く、母屋やカラーパネルのカスタムカットが必要です。すべての接続ジョイントに防食クロージャ処理を実施する必要があります。
防食アップグレードはパネルだけでなく、母屋や留め具にも適用されます。母屋や構造用鋼ファスナーが改善されないままパネルのみがアップグレードされると、最初に接合部が腐食し、エンクロージャ システム全体の耐用年数が短くなります。
システム全体の互換性を無視して、本体価格のみを比較します。カラーパネル、母屋、フロアデッキ、ファスナーを別のサプライヤーから調達すると、穴の位置やラップ寸法の不一致が発生し、再加工費用が増加することがよくあります。
主鋼材料を重視し、副次部品の検査報告書を軽視する。二次部品には材料証明書とコーティング試験報告書が必須です。ドキュメントが不足していると、輸出指向のプロジェクトの受け入れが妨げられる可能性があります。
複合床デッキを使用した紛らわしい仮設型枠。通常の鋼製型枠は注入段階でのみ機能しますが、床デッキは永続的な耐荷重部材として機能します。それらの断面と亜鉛メッキの規格は異なるため、相互に置き換えることはできません。
取り付けアクセサリを見落とします。高級コンポーネントは、エッジトリム、シーラント、止水プラグを適合させないと、依然として屋根壁からの漏水に悩まされます。
近年、海外の鉄骨プロジェクトの調達習慣が変化しています。以前は、海外のゼネコンの多くは個別の部品を個別に調達していました。現在、エンジニアリングクライアントの多くは、カラーパネル、母屋、フロアデッキ、および適合するアクセサリを統合した完全な二次エンクロージャパッケージを提供するサプライヤーを好み、マルチベンダーの調整によってもたらされる互換性リスクを軽減しています。
現場からのフィードバックでは、完全セットの供給により現場での設置エラーが軽減され、バッチ追跡可能な材料と検査書類が容易になり、海外プロジェクトの受け入れ要件をより適切に満たせることが示されています。中国の鉄鋼部品メーカーとして、HAISHENG の製品ポートフォリオには、エンクロージャ二次システム用の鋼製屋根パネル、鋼製母屋、鋼製床デッキが含まれています。これは、世界中のエンジニアリング顧客にパラメータのチェックと選択のガイダンスを提供し、バイヤーが大量の注文を強制するのではなく、実際の建設の観点から選択に関連するリスクを回避できるように支援します。
鋼構造のエンクロージャ システムは、相互接続されたアセンブリを表します。パネル、サポート二次部材、床コンポーネント、および接続ファスナーは相互に作用します。たとえ高性能の単一コンポーネントであっても、サポート部品が一致していないと、漏れ、変形、腐食などの隠れたリスクが発生します。
選定の際、技術者と購入者は、単一項目のパラメータだけでなく、母材グレード、防食方式、構造用鋼製ファスナーの仕様確認を含むシステム全体の荷重計算も検証する必要があります。合理的な構成により、やり直しやメンテナンスが減り、建物全体のライフサイクル価値が向上します。
