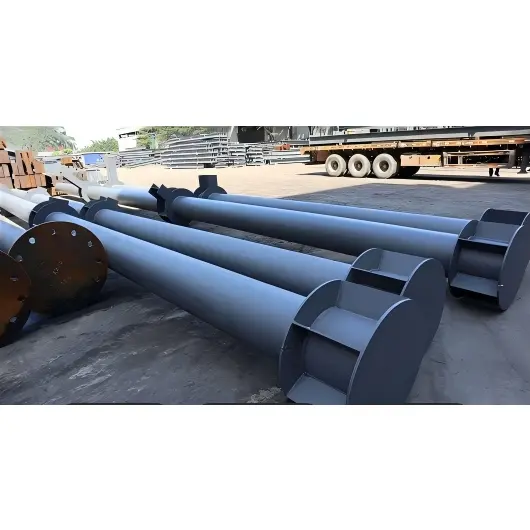

円形中空鋼管柱は構造性能と建設効率をどのように向上させることができるか

ハイシェンエンジニアリングされた円形中空鋼管柱鉄骨造の建物、産業施設、スタジアム、歩道、橋、天蓋、プレハブ構造物向けのソリューション。 Q235B または Q355B 構造用鋼で製造されたこれらの柱は、円形の耐荷重プロファイルと、要求の厳しい構造用途向けの柔軟な接続および腐食保護オプションを組み合わせています。

円形中空鋼管柱は、上部構造から基礎に荷重を伝達するように設計された垂直構造部材です。その中空の円形セクションは、バランスの取れた荷重分散、強力な軸方向圧縮性能、ねじり抵抗、および比較的低い風抵抗を提供します。プロジェクトの要件に応じて、柱はシームレスまたは溶接鋼管から製造でき、ベース プレート、補強材、接続プレート、フランジ、吊り上げアクセサリ、保護コーティングでカスタマイズできます。この記事では、その構造、主な仕様、製造プロセス、利点、用途、選択の考慮事項について説明します。

目次

1. 円形中空鋼管柱とは何ですか?
2. 円形中空鋼管柱はどのように構成されていますか?
3. 主な構造上の利点は何ですか?
4. 購入者はどの仕様を評価する必要がありますか?
5. 円形中空鋼管柱はどのように製造されますか?
6. 円形中空鋼管柱はどこに使用されますか?
7. 他の鉄骨柱とどう違うのですか？
8. 購入者は適切な列をどのように選択すればよいでしょうか?
9. よくある質問
10. なぜ専門メーカーと協業するのでしょうか?

円形中空鋼管柱とは何ですか?

円形中空鋼管柱は、中空円筒形の断面を特徴とする垂直耐荷重構造部品です。通常、炭素構造鋼または低合金鋼から製造され、シームレスパイプまたは圧延溶接パイプとして製造できます。

中実の鋼柱とは異なり、中空構造により不要な材料が削減され、同時に強力な構造プロファイルが維持されます。円形の形状により応力が周囲に分散され、荷重の方向に関係なく一貫した抵抗が得られます。これにより、この設計は、柱が軸方向の圧縮、曲げ、ねじれ、風荷重、または偏心力の組み合わせを受ける可能性がある場合に特に役立ちます。

代表的な仕様は次のように表されます。φD×t×Lここで、D は外径、t は壁厚、L はカラムの長さを表します。例えば、φ219×8×6000は外径219mm、肉厚8mm、長さ6mを表します。

円形中空鋼管柱はどのように構成されていますか?

構造用パイプ柱は単なる鋼管ではありません。多くのプロジェクトでは、完全なアセンブリには、柱を基礎、梁、屋根システム、その他の構造部材と統合できるようにする接続コンポーネントと補強コンポーネントが組み込まれています。

• 列本文:直径、肉厚、長さ、材料グレード、設計荷重に応じて選択される一次円形鋼管。
• ベースプレート:アンカーボルトを介して柱の荷重を基礎に伝達する溶接鋼板。
• 補強プレートまたはリング:より高い荷重または局所的な座屈抵抗が必要な場合に使用される補強。
• トッププレートまたはフランジ:梁、トラス、上部柱、またはその他の構造コンポーネントの接続ポイントを提供します。
• 接続プレートとコーベル:梁と柱またはパイプとパイプの接続を容易にします。
• 高力ボルト：工学設計で指定されているボルト締め構造接続に使用されます。
• 保護コーティング:環境条件に応じて、下塗り、中塗り、上塗りのシステムまたは亜鉛めっきを適用できます。

非常に長い構造の場合、個々のセクションを溶接、フランジ、またはその他の人工スプライス構成によって結合することもできます。

主な構造上の利点は何ですか?

バランスのとれた負荷分散

円形の断面には従来のような強軸と弱軸がありません。その形状によりチューブの周囲に応力が分散されるため、さまざまな方向からの荷重にさらされる構造に適しています。

強力な圧縮性能とねじり性能

パイプ柱は、十分な軸方向荷重容量とねじり効果に対する耐性を必要とする用途によく選択されます。閉じた中空セクションは、安定性と多方向の荷重が重要な場合に有用な構造効率も提供します。

風への曝露の軽減

流線型の円筒形プロファイルは、角張った構造プロファイルと比較して空気力学的抵抗を低減できます。この特性は、天蓋、歩道、塔、スタジアムの構造物、その他の屋外設置物の露出した柱にとって有益です。

効率的な設置

いくつかのより重い構造代替品と比較して、中空鋼柱は効率的な強度と重量の関係を提供できます。ベースプレート、接続コンポーネント、穴、保護コーティングを工場で製造することにより、建設現場で必要な加工量も削減できます。

アーキテクチャの柔軟性

滑らかな円筒形の外観は、構造コンポーネントが意図的に見える場合に効果的です。したがって、円柱は、商業ビル、公共施設、景観構造、現代の産業プロジェクトにおいて、構造的機能と建築的機能を組み合わせることができます。

購入者はどの仕様を評価する必要がありますか?

構造柱の選択は、単にパイプの直径を選択するのではなく、エンジニアリング要件から始める必要があります。材料グレード、壁厚、長さ、接続構成、荷重条件、製造公差、腐食環境はすべて最終仕様に影響します。

たとえば、HAISHENG の製品情報では、Q235B と Q355B が主流の材料グレードとして識別され、パイプ寸法が φD × t × L 形式で提供されます。実際の構造寸法は、常にプロジェクトの計算と適用される設計基準から決定する必要があります。

円形中空鋼管柱はどのように製造されますか?

専門的な製作により、スチールパイプまたはプレートが、輸送や設置の準備が整った完成した構造アセンブリに変換されます。管理された製造プロセスにより、寸法精度、溶接品質、真直度、表面保護が維持されます。

1. 原材料検査：鋼材のグレード、寸法、表面状態、および関連する材料文書がチェックされます。
2. 切断：必要な柱の長さと製作図に合わせてパイプや鋼板を切断します。
3. 形にする：鋼板を円筒状に圧延し、溶接することで大径の溶接柱を製造できます。
4. 終了準備:必要な接続形状を実現するために、柱の端を機械加工または面取りすることができます。
5. コンポーネントの組み立て:ベース プレート、トップ プレート、補強材、コーベル、フランジ、および接続プレートは、設計図面に従って配置されます。
6. 溶接：コンポーネントは適切な製造手順を使用して溶接され、必要に応じて非破壊検査が適用されます。
7. 矯正と矯正：溶接変形や柱の真直度を確認し、必要に応じて修正します。
8. 穴加工：ボルトとユーティリティホールは、指定された寸法と位置に穴あけまたは加工されます。
9. 表面処理:錆とミルスケールは、プライマーと保護コーティングを塗布する前にブラストによって除去できます。
10. 最終検査:出荷前に、寸法、接続、溶接、コーティング状態、マーキング、および梱包が検査されます。

大径柱の場合、溶接構造により直径と肉厚の柔軟性が向上します。一方、シームレスパイプカラムは、シームレス構造と特定の寸法要件が好まれる場合に役立ちます。

円形中空鋼管柱はどこに使用されますか?

構造性能ときれいな円筒形状の組み合わせにより、これらの柱はエンジニアリングと建築の両方の目的に使用できます。

• 産業プラント:工場や生産施設の垂直構造支持体として使用されます。
• スタジアムおよび大規模な会場:多方向の荷重と建築上の外観が重要な構造に適しています。
• 歩道と天蓋:滑らかなプロファイルは、露出した屋外サポートに実用的なソリューションを提供します。
• プレハブ建築物：工場で製造されたコンポーネントにより、組み立てが簡素化され、建設の調整が向上します。
• 橋と自治体の構造物:選択された橋脚、支持部材、ガードレール支柱、および関連構造物に適用されます。
• 景観建築:円筒柱は、すっきりとした外観を維持しながら、構造的なサポートを提供できます。
• 高層構造物:より大きな CHS 部材は、かなりの垂直荷重と複合荷重を考慮して設計できます。

他の鉄骨柱とどう違うのですか？

異なる構造プロファイルは、異なるエンジニアリング目的に役立ちます。したがって、円形の中空断面は、H 断面や正方形/長方形の中空断面の普遍的な代替品として扱うのではなく、プロジェクトの要件に従って評価する必要があります。

適切なセクションは、構造計算、接続要件、製造条件、材料の入手可能性、プロジェクトの予算、適用される建築基準によって異なります。

購入者は適切な列をどのように選択すればよいでしょうか?

調達チーム、エンジニア、請負業者、鉄骨構造製造業者にとって、明確な技術仕様は、コミュニケーションの問題や見積もりの​​遅れを大幅に軽減することができます。

1. 設計荷重を定義します。軸方向荷重、曲げモーメント、ねじり効果、風荷重、地震条件、その他の関連する設計情報を提供します。
2. 寸法を確認します:外径、肉厚、長さ、必要な寸法公差を指定します。
3. 材料グレードを選択してください:Q235B と Q355B が一般的な選択肢ですが、最終グレードはプロジェクト設計要件に準拠する必要があります。
4. 接続の詳細を決定します。ベース プレートの寸法、アンカー ボルトの配置、フランジ要件、ビーム接続位置、および補強材の詳細を提供します。
5. 環境を考慮してください。屋外、湿気の多い環境、沿岸環境、または化学的に攻撃的な環境では、強化された腐食保護が必要な場合があります。
6. 検査要件を確認します。製造前に、寸法検査、溶接検査、非破壊検査、コーティングの厚さ、および文書化について話し合います。
7. 物流を計画する:カラムの長さ、輸送上の制限、吊り上げポイント、分割、梱包、設置順序を考慮してください。

詳細な図面または仕様パッケージにより、メーカーは最適な製造ルートと接続構成を決定できます。購入者は、構造用鋼コンポーネントをレビューして、柱が他の加工された鋼要素とどのように統合されるかを理解することもできます。

よくある質問

円形中空鋼管柱にはどのような材質が一般的に使用されますか?

これらの柱には、一般的に Q235B および Q355B 構造用鋼が指定されています。最終的な材料は、構造計算、適用される規格、環境条件、プロジェクトの要件に従って選択する必要があります。

シームレス管柱と溶接管柱の違いは何ですか?

シームレス柱はシームレス鋼管から製造され、縦方向の溶接がありません。溶接柱は鋼板から形成され、溶接によって接合されます。溶接構造は大口径やカスタマイズされた肉厚に対応できる柔軟性が高く、シームレスパイプは特定の直径や構造要件に有利です。

円形中空鋼管柱をカスタマイズできますか?

はい。製造能力とエンジニアリング要件に応じて、直径、壁の厚さ、長さ、ベースプレート、上部接続、補強材、接続プレート、ボルト穴、リフティングラグ、スプライス構成、および表面処理をカスタマイズできます。

腐食防止はどのように行われますか?

一般的なオプションには、ショット ブラストとそれに続くプライマー、中間、およびトップコート システムが含まれます。溶融亜鉛めっきも、特に腐食保護の強化が必要な場合に適した用途として考慮できます。

丸パイプ柱は屋外構造物に適していますか?

柱の寸法、構造設計、接続、防食システムが適切に指定されていれば、天蓋、歩道、景観構造物、自治体施設、その他の露出鉄骨システムなどの屋外用途に使用できます。

見積もりを依頼する際にはどのような情報を提供する必要がありますか?

数量、鋼種、外径、肉厚、長さ、接続図、ベースプレートの詳細、表面処理要件、検査基準、目的地、予定納期などの有益な情報が含まれます。構造図は、カスタマイズされたプロジェクトに特に役立ちます。

なぜ専門メーカーと協業するのでしょうか?

構造柱は完全な耐荷重システムの一部として機能する必要があるため、製品の選択にはパイプの価格を比較するだけでは不十分です。製造精度、溶接品質、接続の詳細、表面保護、検査手順、梱包、配送調整はすべて、最終的なプロジェクトの結果に影響します。

ハイシェン は、Q235B または Q355B 構造用鋼を使用した円形中空鋼管柱を供給し、ベース プレート、補強材、接続プレート、高強度ボルト、保護コーティングなどの製造構成をサポートしています。プロジェクト固有の要件については、購入者が図面、寸法、積載情報、数量、適用条件を提供できるため、適切なカラム構成を評価できます。

鉄骨構造プロジェクトを計画していますか? それともカスタマイズされた構造柱を調達していますか?今すぐ図面と技術要件を HAISHENG と共有してください。材料の選択、製作の詳細、接続構成、見積サポート、納期計画については、お問い合わせプロジェクトについて HAISHENG チームと話し合ってください。
