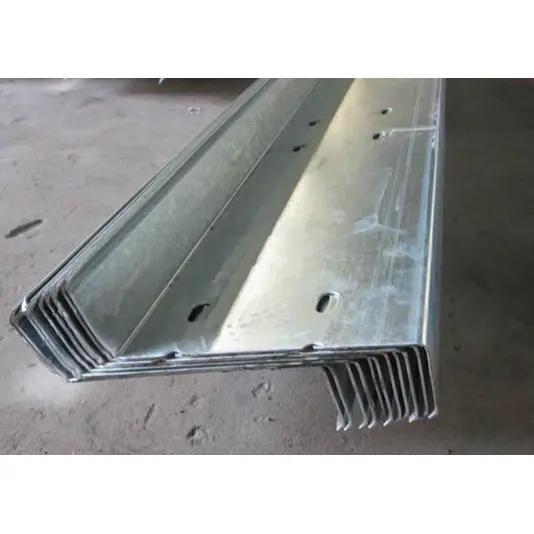

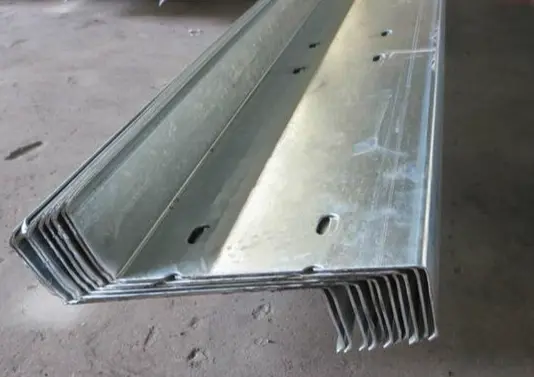

HAISHENG の冷間圧延 Z 形鋼母屋は、傾斜した鋼構造屋根用に特別に設計された薄肉の耐荷重プロファイルです。従来の C セクション母屋とは異なり、傾斜したフランジ構造により、端と端を重ねて連続的な耐荷重ビームを形成することができ、鋼材の消費量を削減しながら屋根の耐荷重を大幅に向上させます。鉄骨構造物のワンストップサプライヤーとして、当社は単なる Z 形材を提供するだけではありません。当社は、工場のスパン、地域の風荷重、海岸の塩水噴霧環境などの要因に合わせた包括的な母屋ソリューションを提供します。当社は、原材料の亜鉛めっきの品質やインラインパンチングから、すべてのサポートアクセサリのバンドル出荷まですべてを管理し、それにより、プロファイルとアクセサリを個別に調達するときに発生する、寸法の不一致、一貫性のない防食基準、現場での組み立て時の構造的不備などの一般的なエンジニアリング問題を解決します。
これらの冷間圧延 Z 形鋼母屋は、連続ロール成形用の完全自動冷間成形ラインを使用して Q235B 溶融亜鉛めっき鋼板から製造され、Z 形断面を備えた標準的な薄肉軽量鋼プロファイルが得られます。
屋根の主梁の上に設置され、屋根の異形鋼板と断熱層の全荷重を支え、これらの荷重を主要な鋼構造に伝達します。門型フレームの工場建物や長スパンのスペースフレーム屋根などに広く使用されています。
反対方向に傾斜するフランジを使用して設計されており、端を直接重ね合わせて (互い違いに配置して) 長さを延長し、マルチスパンの連続ビーム システムを作成できます。これにより、C セクション母屋と比較して、全体的な耐屈曲性に優れています。
傾斜フランジ構成は、外壁パネルの垂直取り付けには適していません。 C 形断面は耐力壁ガートの標準的な選択肢ですが、Z 形形材が壁に使用されることはほとんどありません。
溶融亜鉛めっきは標準的なプロセスです。コーティングの厚さは、標準的な内陸工業地帯の場合は 80μm 以上、沿岸地域または化学腐食性地域の場合は 120μm 以上でなければなりません。
断面指定基準：高さ×フランジ×リップ（H×B×C）
標準在庫機種：Z140×50×20、Z160×50×20、Z180×60×20、Z200×70×20、Z220×75×20、Z250×75×20、Z280×80×20、Z300×80×20
一般的な壁厚範囲: 1.8mm、2.0mm、2.2mm、2.5mm。カスタム プロジェクトには 3.0 mm の高耐久バージョンも利用可能です。
1)。サグロッド：溶融亜鉛メッキ丸鋼（Φ10、Φ12） Z セクションの横方向の変位を抑制し、強風荷重下でのねじれや不安定性を防ぐために、ストレート タイプと斜めタイプが用意されています。
2)。支柱：溶融亜鉛メッキ溶接パイプスリーブ（Φ32×2.0）斜めのサグロッドの移行点に取り付けられ、剛性の高いサポートを提供し、負荷がかかってもロッドが変形しないようにします。
3)。屋根フランジ ブレース: 小さな山形鋼または小さな C セクションのコンポーネント。一端は Z 形断面母屋に固定され、もう一端は屋根の鉄骨梁に溶接されます。これらは、強い風の吸引による母屋の転倒を防ぎます。スパンが 18 メートルを超える工業用建物では、全屋根の設置が義務付けられています。
1)。母屋クリート： 溶融亜鉛メッキ鋼板（厚さ3.0mm～5.0mm）を屋根の主梁の上面に予め溶接しておきます。これらは、Z 断面母屋を固定するためのベースとして機能します。
2)。スプライシングボルト: M12 または M14 溶融亜鉛メッキの高力ボルトは、母屋の重なり合う端を固定するために使用されます。
冷間圧延 Z 形鋼母屋の上面は、470/475 スタンディングシーム屋根パネルおよび標準プロファイルのカラーコーティング鋼板と互換性があります。また、断熱材、PE 通気性膜、棟水切りを含む完全な屋根囲いシステムもサポートします。
肉厚2.0mmのモデルZ160×50×20を使用。標準的な間隔のサグロッドと、ルーフの中間スパンのみに局所的に配置されたニーブレースを備えています。顕著な風食のない内陸の通常の加工倉庫に適しています。
肉厚2.0mm～2.2mmのモデルZ180およびZ200を使用。全長に沿った直線および斜めのサグロッドのフルレイアウトと、屋根の自重と強い風圧荷重に耐えるために全スパンにわたるニーブレースを備えています。
厚みのある Z セクション プロファイル (2.2 mm ～ 2.5 mm) を使用し、サグ ロッドの間隔を狭くし、ニー ブレースをルーフ全体に取り付けます。海塩腐食や強風に耐えるため、亜鉛めっき層の厚さは120μmに増加しています。
冷間圧延 Z 形鋼母屋には傾斜したフランジがあり、端が重なって連続した梁構造を形成できます。 C 形鋼母屋には、突合せ接合のみが可能な平らなフランジがあり、その結果、構造挙動が単純にサポートされます。
Z形鋼は傾斜屋根や長スパンの用途に適しています。 C 形鋼は、工場の壁のガートやスパン 12 メートル以下の屋根によく使用されます。
同一の断面寸法により、Z 形鋼はスパン中央の曲げモーメントが小さくなり、単一スパンの屋根の距離を長くすることができます。
傾斜したフランジは自然に屋根の傾斜と一致し、母屋の上面を屋根パネルと平行に保ちます。これにより、垂直方向の均一な荷重伝達が保証され、偏心荷重が排除されます。
追加のスプライスプレートを使用せずに、プロファイルの両端のフランジを直接重ね合わせて長さを延長できます。簡単なボルト締めで拡張が完了し、屋根の建設時間を大幅に短縮します。
このセクションは全体的な横方向の剛性が高く、側圧やねじり変形に対する強い耐性を備えているため、強風時に屋根が安定した状態を保ちます。
同じ屋根スパンと荷重要件に対して、Z 形鋼を使用すると断面を小さくしたり壁を薄くしたりできるため、単位面積あたりの鋼材の使用量が減り、主要な鉄骨フレームにかかる荷重が軽減されます。
スプライシング用のボルト穴は工場で事前に開けられています。現場での設置は、ボルトを差し込んで締めるだけで済み、現場での穴あけの必要がなく、確実な接続が得られ、建設の無駄が最小限に抑えられます。
冷間圧延 Z 形鋼母屋を重ねると、複数スパンの連続ビームが形成され、スパン中央の曲げモーメントが効果的に軽減されます。同一の荷重とスパンの条件下では、C形鋼と比較してより小さなプロファイル仕様を使用できるため、全体的な鋼材調達コストが削減されます。対照的に、C 形鋼は通常、単純なスパン接続に依存します。長いスパンの用途ではより大きな断面が必要となり、材料の消費量が増加します。
高さと肉厚が同じである場合、Z 形鋼は、C 形鋼と比較して、その強軸に沿ってより高い慣性モーメントを提供します。優れた垂直耐荷重能力と大雪や強風に対する耐性を備えているため、沿岸プロジェクトや大スパンのスペースフレーム構造に最適です。
傾斜したフランジ構造は傾斜屋根と自然に互換性があり、C セクションでよく見られる片側の支持されていない荷重のリスクがなく、安定した支持を確保します。 C セクションの平らなフランジは、急な斜面で荷重の偏心を引き起こし、時間の経過とともにたわみや変形を引き起こす可能性があります。
大スパン屋根にZ形鋼を使用することで、形材仕様の削減と鋼材総使用量の削減が可能になります。その自重は、従来の熱間圧延チャンネル鋼の自重よりもはるかに低いです。チャンネル鋼の過剰な重量は材料コストを上昇させるだけでなく、主梁や基礎建設の費用も増加させます。そのため、現代の軽鋼工業用建物の母屋には熱間圧延チャンネル鋼が段階的に廃止されています。
一貫溶融亜鉛めっき工程で製造されており、二重の防食基準（内陸部80μm、沿岸部120μm）をクリアしており、屋外での長期使用でも錆びに強いです。長い屋根スパンの場合、セグメントを分割して接合することなくセクションを直接重ね合わせて長さを延長できるため、C セクションに必要な突合せ接合と比較して全体の設置速度が大幅に速くなります。
1)。帝王切開母屋: シンプルにサポートされたバットジョイント構造を利用します。工場の壁システムや小さなスパンの屋根 (15m 未満) に適しています。
2)。熱間圧延チャンネル鋼：自重が高く、コストが高い。軽量鋼製エンベロープ システムではほとんど使用されません。
3)。 Z セクション母屋: 重ね合わせた継続的な耐荷重を可能にし、優れた耐屈曲性を提供します。急勾配の大きなスパンの屋根用に特別に設計されています。
冷間圧延Z形鋼母屋の原材料はQ235B溶融亜鉛メッキ鋼帯です。各バッチは到着時にストリップの厚さと亜鉛メッキ層の厚さを検証されます。亜鉛コーティングは、内陸用途の場合は少なくとも 80μm、沿岸用途の場合は 120μm でなければなりません。表面には、コーティングされていない斑点、剥離、激しい曲がり、傷などの欠陥がないか検査されます。不適合な材料は直ちに隔離され、生産から除外されます。標準的な製造肉厚には、1.8mm、2.0mm、2.2mm、2.5mm があります。
スチール コイルはローディング ラックに吊り上げられ、アンコイラーがストリップを解放します。レベリング装置により巻き取りストレスを解消し、両面光電補正装置により送りズレを防止し、断面寸法を均一に保ちます。
複数のフォーミング ローラー セットがスチール ストリップを段階的に曲げ、傾斜したフランジと内側にカールしたリップを特徴とする Z 形状を 1 回のパスで圧延します。このプロセスにより、Z140 から Z300 までの全標準範囲の量産が可能になります。固定工具により、制御可能な寸法公差が保証されます。
材料はオンラインで顧客のプロジェクトに必要な長さに正確にカットされます。油圧式フライングソーは、粉砕や過度のバリによる断面の変形を回避し、きれいで滑らかな切断を実現します。
現場での重ね合わせやボルト締め接続を容易にするために、プロファイルの両端にボルト穴が開けられています。穴の間隔が標準化されているため、取り付け時に追加の穴あけが不要です。
1)。セクションの高さ、フランジ幅、リップ寸法、肉厚を実際に測定し、注文仕様との適合性を確認します。
2)。亜鉛メッキの側面の反り、ねじれ、損傷などの欠陥の検査。不良品は再加工のために選別されます。
モデル、肉厚、長さが同一の Z 型母屋が束ねられます。木製パレットは保護のために底部に置かれ、モデル、肉厚、個々の長さ、出荷数量、対応するプロジェクト名を指定する識別ラベルが貼られます。
付帯部品一式を同時加工します。タイロッドはΦ10/Φ12の丸鋼を切断し、両端をねじ転造し、溶融亜鉛メッキを施して製作します。支柱はΦ32×2.0溶接パイプを切断加工して製作。軒ブレースと母屋クリートは曲げ加工によって製造されます。すべてのコンポーネントは亜鉛メッキを受け、分類および箱詰めされ、Z 母屋と同じバッチで出荷されます。
1)。溶融亜鉛メッキ母屋クリートを屋根の鉄骨梁の上面に溶接して固定します。
2)。 Z 母屋の端を千鳥配置で重ね、M12/M14 ボルトを挿入して締めて、連続した耐荷重ビームを形成します。
3)。スリーブストラットを利用して横方向の安定性を強化し、直線および斜めのタイロッドを取り付けます。長いスパンの屋根部分には軒ブレースを全体に設置します。
1)。材料グレード: Q235B 溶融亜鉛メッキ鋼帯
2)。亜鉛めっき標準: 標準内陸地域では ≥80μm。沿岸地域および化学工業地帯では≧120μm
3)。標準肉厚: 1.8mm、2.0mm、2.2mm、2.5mm。ご要望に応じて 3.0mm の高耐久バージョンも利用可能
4)。機械的特性: 降伏強度 ≥235 MPa;引張強さ範囲 375 MPa ～ 500 MPa
Z140*50*20、Z160*50*20、Z180*60*20、Z200*70*20、Z220*75*20、Z250*75*20、Z280*80*20、Z300*80*20
- Z160×50×20: 2.0mm ≈ 4.58kg/m; 2.2mm ≈ 5.03kg/m
- Z180×60×20: 2.0mm ≈ 5.21kg/m; 2.2mm ≈ 5.72kg/m
1. サグロッド: Φ10、Φ12 Q235 溶融亜鉛メッキ丸鋼;端にはロールスレッドが付いています。
2. Strut sleeves: Φ32×2.0 seamless steel pipe;
3. 軒ブレース（膝ブレース）：1.8mm〜2.0mmの小型C形鋼または山形鋼。強風屋根に不可欠なコンポーネント。
4. 接続アクセサリ: 母屋クリートは厚さ 3.0 ～ 5.0 mm の溶融亜鉛メッキ鋼板製です。固定ボルトはM12/M14の溶融亜鉛メッキ高力ボルトです。
1. 中小規模スパン屋根 (スパン ≤ 15m): Z160×50×20、壁厚 2.0mm;
2. 大スパン工場棟（18～30m）：Z180またはZ200モデル、壁厚2.0～2.2mm。フルスパンにわたって取り付けられたサグロッド。屋根に沿って連続的に設置される軒筋交い。
3. 強風や腐食環境のある沿岸地域: 2.2 ～ 2.5 mm の厚いプロファイルを選択します。サグロッドの取り付け間隔を減らします。亜鉛めっき層の厚さを120μmに増加します。
傾斜したフランジにより端と端の重なりが可能になり、連続した梁構造システムが形成されます。同じ断面寸法でも、冷間圧延 Z 形鋼母屋は C 形鋼と比較して優れた耐屈曲性を備え、すべての大スパンの傾斜した鋼構造屋根プロジェクトに適しています。
1. Q：Z形鋼とC形鋼の見分け方、選び方を教えてください。
A: 短いスパンの屋根 (15 メートル未満) と耐力のある工場の外壁には C 形鋼を使用してください。傾斜屋根、大スパンの工場建物（18m以上）、風の強い沿岸地域のスペースフレーム屋根にはZ形鋼を優先してください。
2. Q: 沿岸プロジェクトにおける Z 形鋼の防食はどのように確保されますか?
A: 沿岸地域向けのご注文は、厚さ 120μm の溶融亜鉛めっき鋼帯を使用して製造されます。サグロッド、母屋クリート、軒ブレースなどのすべての付属コンポーネントには、主要構造セクションより先に錆びないようにするために、同じ強力な亜鉛メッキ処理が施されています。
3. Q: カスタム長さの切断を提供し、出荷用の付属品一式を提供しますか?
A：ご指定の長さへのカットも対応しております。サグロッド、ストラット、軒ブレース、母屋クリート、接続ボルトなどの付属品一式を、特定の工場スパンや風荷重要件に合わせて単一のコンテナにまとめて出荷できます。
4. Q: Z 形鋼を母屋として直接使用できますか?
A: お勧めしません。傾斜したフランジにより、垂直の壁パネルを面一に取り付けることが困難になります。 C 形鋼は、耐力壁母屋の標準的な選択肢です。
