熱間圧延構造用鋼板

熱間圧延構造用鋼板は、鋼構造物、重機、市道、橋梁などの建築用の基礎原料です。国家規格 GB/T 700-2006 および GB/T 1591-2018 に従って製造され、熱間圧延板、冷間圧延板、中厚板、滑り止め縞模様板に分類されます。バランスの取れた機械的特性と、溶接、冷間曲げ、パンチングにおける優れた性能を備えた一体型構造用鋼プレートは、隙間を接合することなく継続的な力伝達を実現し、大面積の耐荷重基板やジョイント接続プレートに最適です。

HAISHENGは、熱間圧延構造用鋼板のあらゆる厚さ仕様、特殊形状部品や埋め込みプレートのカスタマイズ可能な切断、完全な材料機械試験レポート、および塗装や溶融亜鉛めっきなどの防食処理を提供し、鉄骨構造物、機械、自治体プロジェクトの大量の鋼材調達需要にワンストップで対応します。

1. 適用される製造規格

GB/T 700-2006 炭素構造用鋼

GB/T 1591-2018 低合金高強度構造用鋼

GB/T 3274 Dimension and Shape Acceptance for Carbon Structural Thick Plates

2. 製品の主な機能

2.1 材料および機械的特性

主流の Q235B および Q355B グレードを備えた成熟したカーボンおよび低合金材料シリーズは、バランスの取れた強度、可塑性、靭性、室温での安定した機械的特性を実現し、静的荷重、動的荷重、および特定の温度差に耐えることができます。

一体的に圧延されたプレートは、均一な内部テクスチャーと継続的な力伝達を特徴としており、大面積の耐荷重基板やエンクロージャ基板に対して優れた圧縮耐性、曲げ耐性、および耐折性を備えています。

普通強度から高強度までの多様な鋼種を選択でき、軽量エンクロージャ、重荷重支持、機器耐圧コンポーネントなどのさまざまな荷重レベルに適合します。

2.2 カテゴリとプロセスの違い

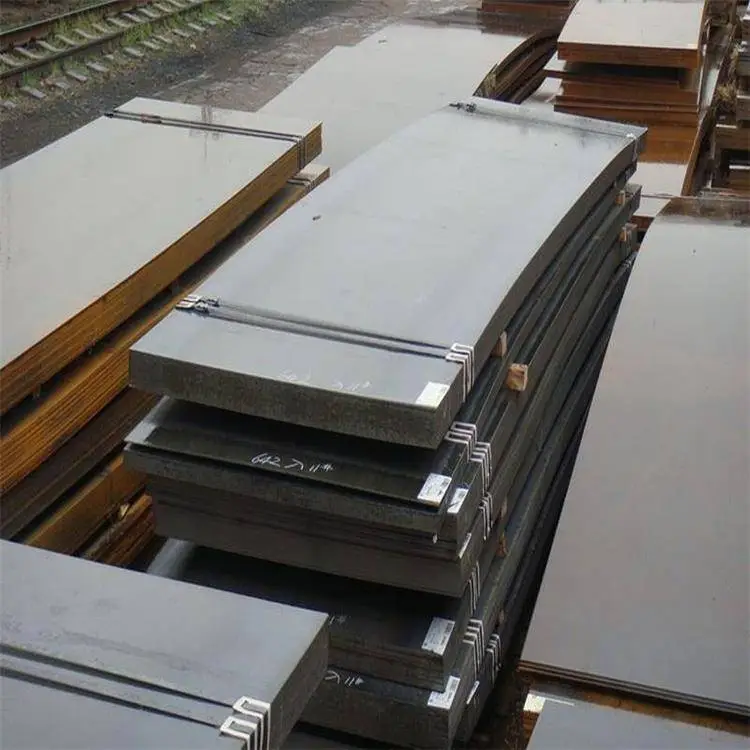

熱間圧延板: 優れた靭性、幅広い厚さ範囲、低コスト、高温耐性、主要なエンジニアリング材料としての優れた現場溶接性能。酸化スケールで覆われており、適度な寸法精度を持っています。

冷間圧延プレート: 滑らかな表面、厳しい寸法公差、高い平坦度、および精密機械加工、スタンピングおよび装飾部品向けの優れた曲げ性能。厚さが薄く、熱間圧延板に比べて高温耐性が弱い。

派生機能の種類: 市松模様のプレートは、歩道やプラットフォームの滑り止めと耐摩耗性に優れています。中厚プレートは高負荷の大型コンポーネントを対象としています。カットプレートとオリジナルコイルプレートが材料利用率の高い柔軟な切断をサポートします。

2.3 加工と組立の利点

切断、曲げ、打ち抜き、圧延、溶接、研磨、塗装をサポートする総合的な加工性能で、鉄骨構造物のあらゆる製造工程に対応します。

平らなプレートにより、スプライシング、ラッピング、突き合わせジョイントの構築が容易になり、複雑なジョイントの形鋼、チューブ、ファスナーとシームレスに適合します。

柔軟なサイズにより、プレート全体を特別な形状の部品、小さなスラブ、および強力な汎用性を備えた埋め込み部品に切断できます。

2.4 環境適応性

ベーススチールは適切な耐候性を備えています。錆び取り、塗装、または溶融亜鉛メッキの防食処理を行った後、屋内、屋外、湿気の多い環境に適用して長期間使用できます。

広い適用温度範囲：通常の炭素鋼板は-20℃から350℃まで正常に動作します。特殊鋼グレードは低温または高温の作業条件を満たします。

2.5 コストの利点と制限

十分な原料供給と充実した仕様、量産により単価を低減し、鋼構造用の最もベーシックな一般鋼として総合的に高いコストパフォーマンスを実現します。

薄いプレートは局所的な衝撃やへこみに対して弱い耐性を示します。非常に厚いプレートには大きな自重がかかり、全体の構造負荷が増加します。

裸のプレートは露出した状態では錆びやすいため、防食処理を施す必要があります。高強度プレートの冷間曲げやプレス加工では、割れを防ぐために厳密なパラメータ制御が必要です。

3. 熱間圧延構造用鋼板の適用範囲

3.1 主な用途

建築鋼構造工学：床ベースプレート、屋根パネル、壁パネルおよびプラットフォームスラブ。補剛材、仕切板、鏡板、鉄骨柱・梁の連結板・埋込鋼板、主要耐荷重部の芯材や接合部の接合部など。

機器および機械の製造: 建設機械用の機器シェル、ベース、フレーム、ガード、サイロ、金型バッキング プレート、耐摩耗性ライナー。

囲いおよび舗装プラットフォーム: 作業場の通路、階段の踏み面、溝のカバー用の市松模様のプレート。工場エンクロージャおよびパーティションバッフル用の通常のプレート。

圧力容器およびパイプ付属品: 非高圧耐荷重コンポーネント用の大気貯蔵タンク、水タンク、パイプヘッド、パイプサポートおよびシリンダー補強プレート。

自治体および橋梁エンジニアリング: 橋梁補助裏板、道路ガードボード、自治体フェンス、マンホールカバーベースプレート、河川護岸板、交通施設コンポーネント。

金物・規格外加工：特殊形状の端閉部品、止水板、補強板、各種規格外予備品の仮支持スラブなどに切断します。

3.2 製品カテゴリーごとの用途のマッチング

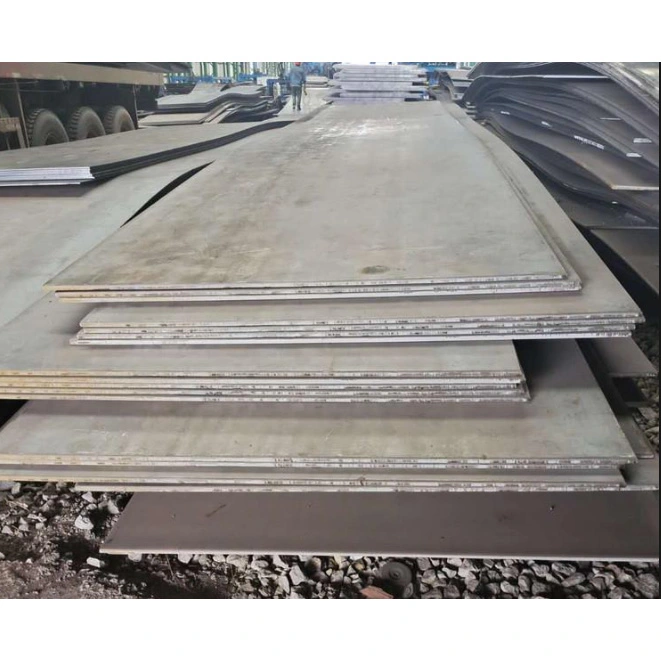

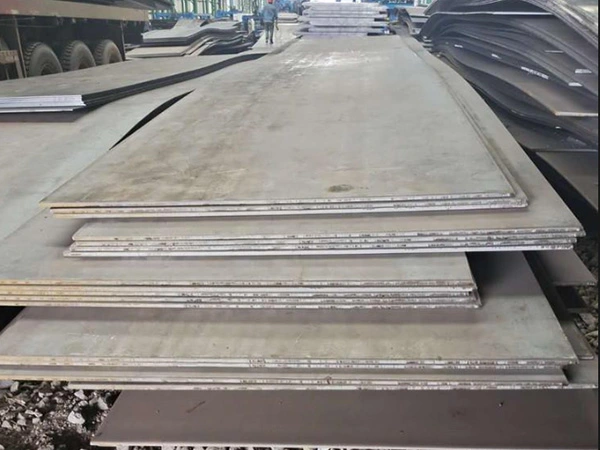

熱間圧延中厚板: 主に重量鋼部品、機器ベース、橋梁、貯蔵タンク、大型耐荷重パネル用の厚板です。

熱間圧延カット板：コストパフォーマンスの高い普通の薄板および中厚板で、エンジニアリング消費量が最も大きい工場の梁、柱、囲いなどに広く使用されています。

冷間圧延薄板: 精密スタンピング、装飾パネル、電気キャビネット、軽量外殻用の滑らかで高精度な表面。

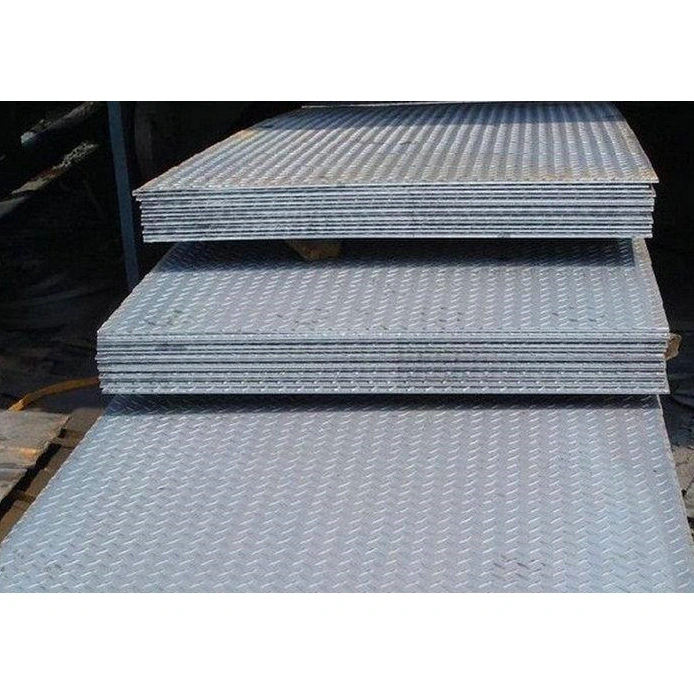

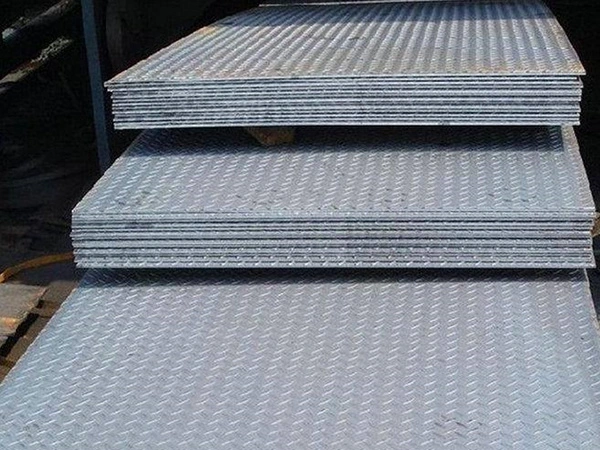

縞鋼板：歩行者プラットホーム、階段踏板、車両床板専用の優れた滑り止め性能を発揮します。

3.3 簡単な選択のヒント

耐荷重、溶接、および屋外の屋外作業条件に適した熱間圧延プレートを優先します。

外観要件、精密スタンピング、室内装飾のシナリオに応じて冷間圧延プレートを選択します。

歩行者通路や滑り止め部分に市松模様のプレートを採用。

4. フルレンジのパフォーマンスパラメータ

4.1 主なグレードと室温での機械的性質

4.2 一般的な物理定数

密度: 7.85 g/cm3

弾性率：2.06×10⁵MPa

ポアソン比: 0.3

熱伝導率：45W/(m・K)

4.3 厚さの分類と標準寸法

業界の厚さの分類

薄板：0.5～3.0mm（冷間圧延・熱間圧延）

中板：3.0～14.0mm

厚板：14.0～60.0mm

極厚板：＞60mm（重量鉄骨構造物、設備ベース）

標準固定サイズ

共通幅：1000mm、1220mm、1500mm、1800mm、2000mm

共通長さ：2000mm、2440mm、6000mm、12000mm

公差：厚み±0.3～±10％、長さ＆幅±5mm

主な分類と厚さの範囲

熱間圧延切板：2.0～12mm、建設工事で最も多く消費される

熱間圧延原板：12～60mm、重量物、橋梁、貯蔵タンク用

冷間圧延鋼板：0.5～3.0mm、平滑な高精度表面

縞鋼板：3.0～8.0mm（レンチキュラー・ダイヤモンド滑り止め模様）

4.4 加工性能

冷間曲げ特性: Q235 & Q355 は、マンドレル直径 ≤ 板厚 2 倍で 180° 冷間曲げに対応し、曲げ位置での亀裂や剥離がありません。

溶接特性：低炭素相当により優れた溶接性をもたらし、複雑な予熱なしで手動アーク溶接やガスシールド溶接に対応します。

スタンピングと曲げ: 冷間圧延シートは最適なスタンピング性能を発揮します。厚いプレートの場合、大きな角度で曲げることはお勧めできません。

使用温度：一般的な炭素鋼板は-20℃～350℃。 Q355D/E グレードは極低温に対する最小限の耐性を備えた低温プロジェクト向けです。

4.5 参照セクションの機械的パラメータ

曲げ断面係数は板厚とともに指数関数的に増加します

せん断強度は降伏強度の0.5～0.6倍

薄いプレートは圧縮時に局所的に不安定になる傾向がありますが、厚いプレートは安定した圧縮抵抗を維持します。

4.6 表面品質と防食処理

納品時の表面状態: 酸化スケールのある熱間圧延、滑らかな冷間圧延表面、酸洗、ショットブラスト、サンドブラスト

防食ソリューション

ペイント/エポキシプライマー: 通常の屋内環境用

溶融亜鉛めっき：亜鉛めっき厚さ60～120μm 屋外長期使用用

ショットブラスト＋防錆塗装：鉄骨工事の標準プロセス

表面合格基準: 亀裂、折れ目、傷、層間剥離、重度の錆がないこと。

4.7 アプリケーション選択ガイド

✅ 適切なシナリオ 鋼製の梁および柱の補強材、仕切板、埋め込み鋼板、床ベースプレート、機器ベース、プラットフォームスラブ、階段踏み板、囲い板、橋梁補助板、大気貯蔵タンク、機械フレーム。

❌ 不適切なシナリオ 高圧容器の内壁、高温および高圧のパイプライン、深刻な腐食性媒体 (特殊な容器鋼またはステンレス鋼が必要)。

クイック選択ルール

一般工場、エンクロージャ、小型建具：Q235B熱間圧延板

重荷重ビーム・厚板、ブリッジ：Q355B中厚板

外観加飾及びプレス加工、キャビネットシェル：冷間圧延薄板

歩道・操作台・階段：滑り止め市松板

5. 構造用熱間圧延鋼板の共通規格表

5.1 熱間圧延普通鋼板（切板・原板、Q235B/Q355B）

標準幅×長さサイズ：1500×6000、1800×6000、2000×6000、1500×12000、1800×12000、2000×12000

薄板2.0～3.0mm（エンクロージャ、エッジトリム、薄板接合）

中プレート 4.0~10mm (エンジニアリング消費量が最大、補強材および埋め込みプレート)

厚板12～60mm（重量鉄骨構造物、橋梁、設備架台）

5.2 冷間圧延鋼板（0.5～3.0mm、平滑高精度表面）

標準シートサイズ：1000×2000、1220×2440、1500×3000 共通板厚：0.5、0.8、1.0、1.2、1.5、2.0、2.5、3.0mm 芯材用途：配電盤シェル、プレス部品、化粧板、精密金物、軽量外装ケース 特長：高寸法精度、酸化物のない表面、非酸化物高温および重負荷の作業条件に適しています。

5.3 市松滑り止め鋼板（レンチキュラー・ダイヤ柄、鉄製プラットホーム専用）

規格サイズ：1500×6000、1800×6000 ベース板厚：3.0、4.0、5.0、6.0、8.0mm

3.0/4.0mm: 作業場の通路、単純なプラットフォーム、階段の踏み板

5.0/6.0/8.0mm: 頑丈なプラットフォーム、トラックの床板、産業用歩道

5.4 サイズと材質の選択ルール

推奨幅: 1500mm (最も一般的、切削くずが少ない)、1800mm、2000mm

推奨長さ：6000mm（一般構造）、12000mm（長尺部品プレート全体使用）

材料選定基準

一般工場、筐体、埋込部品、連結プレート：Q235B

重荷重梁、厚板、橋梁、大型鋼構造物：Q355B

カット板と原板の区別

切板: 2 ～ 12mm、低コスト、平均平面度、土木および一般鋼構造物の第一選択

オリジナルプレート: 厚さ12mm以上、均一な内部構造、安定した機械的性能、重荷重および橋梁プロジェクトに必須

5.5 一般的な重量計算式

平方メートルあたりの重さ(kg/㎡) = 厚さ(mm) × 7.85

単板総重量＝長さ（m）×幅（m）×厚さ（mm）×7.85

6. HAISHENG工場供給の利点

元の工場倉庫からの直接供給: 熱間圧延、冷間圧延、市松模様の中厚板のフル仕様の在庫を備えた自社所有の板切断ワークショップ。中間業者の値上げはなく、海外の大規模エンジニアリングプロジェクトにとって明らかなコストメリットがあります。

安定した短納期：通常の厚さおよび幅のプレートを年間を通じて十分に在庫しており、タイトな建設スケジュールに合わせてバッチ納品や特殊形状の埋め込みプレートおよびスティフナーの緊急切断をサポートします。

全工程の品質検査トレーサビリティ: 倉庫保管前の原材料の機械的再検査、圧延中のサンプリング、および完成サイズと外観の完全な目視検査。各バッチには完全な材料証明書、引張試験および衝撃試験レポートが添付されており、海外プロジェクトのスムーズな受け入れのための第三者による現地サンプリング検査をサポートします。

ワンストップのサポート加工サービス: CNC 切断、曲げ、パンチング、溝切り、溶融亜鉛めっき防食プレハブが利用可能で、統合輸出梱包用の H ビーム、I ビーム、チャンネル、高力ボルトと組み合わせられます。

標準的な輸出梱包: フィルムで覆われ、鋼板で束ねられた鋼板、湿気と錆防止のために木製パレットで補強され、通関および現場受け入れ用の完全な中国語と英語の証明書と材料レポート。

7. よくある質問

Q: 工場の屋内エンクロージャには Q235B または Q355B プレートを選択する必要がありますか?

A: 軽量エンクロージャおよび小型組み込み部品向けのコスト効率の高い Q235B。高強度 Q355B 中厚プレートは、重量ビームのエンドプレート、機器ベース、橋梁の耐荷重コンポーネントに使用されます。

Q: 沿岸の野外プロジェクトで使用されるプレートの寿命を延ばす防食処理はどれですか?

A: 長期にわたる屋外の塩水噴霧環境では、全板溶融亜鉛めっきが優先されます。サンドブラストと2層のエポキシ防錆プライマーを施し、屋内の短期間の湿気の多い条件に対応します。

Q: カットプレートとオリジナルプレートの見分け方、高負荷のプロジェクトではどちらを選択すればよいですか?

A: 2～12mmの薄板・中板は価格を抑えた切板です。 12mmを超えるプレートは、均一な内部金属組織と安定した性能を備えた圧延原板であり、橋梁や重機基地に必須です。

Q：市松模様の凸部の厚みは耐荷重計算の厚みにカウントされますか？

A: 構造設計計算にはベースプレートの厚さのみが採用され、滑り止め突起は耐力厚さから除外されます。荷重要求に応じてベースの厚さによってプレートを選択します。

Q: 冷間圧延板を機器の耐荷重ベースに使用できますか?

A: お勧めしません。冷間圧延板は厚みが薄く、高温耐性が弱いのが特徴です。重荷重ベースや溶接耐力部品には熱間圧延中厚板が均一に採用されています。
