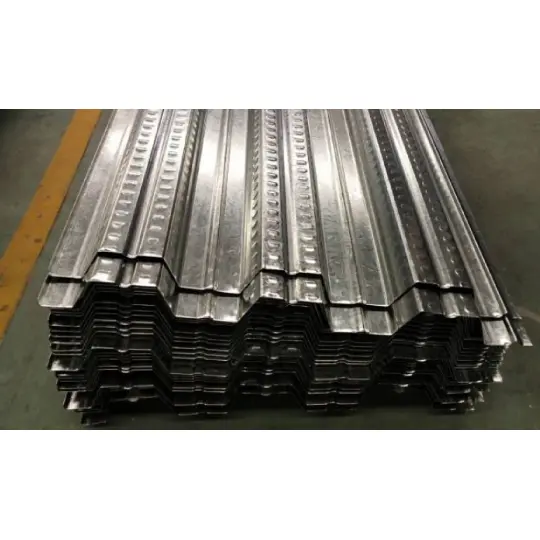

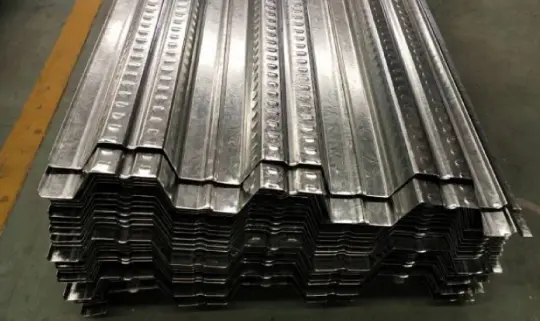

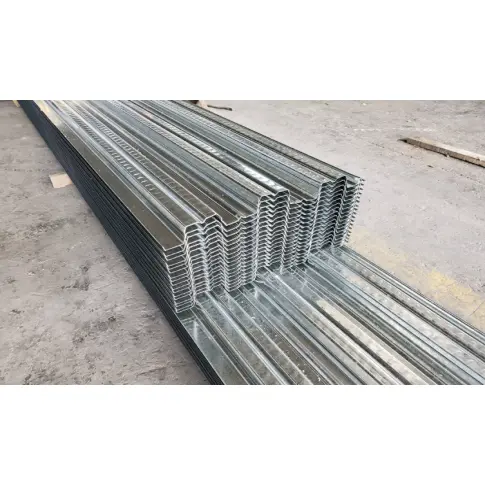

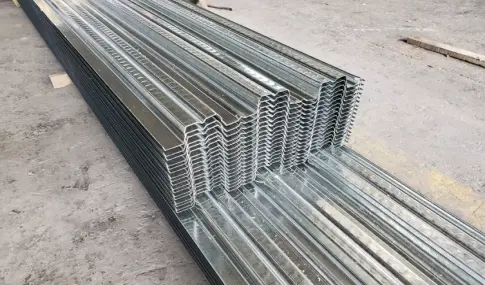

床用オープンスチールデッキパネル

HAISHENG は、12 の完全自動冷間圧延成形ラインを使用して、これらの床用オープン スチール デッキ パネルを製造しています。溶融亜鉛メッキ鋼板で作られたパネルは、永久型枠と床スラブの引張補強の二重の機能を果たします。当社は 6 つのカテゴリーの建設アクセサリを統合的に供給し、調達の断片化、仕様の不一致、現場のコンクリート漏れ、スタッド溶接の欠陥という 4 つの共通の問題点を効果的に解決します。お問い合わせやご注文もお待ちしております。

製品のコンプライアンスとトレーサビリティ

1. パネル生産の国家基準:

GB/T12755 (異形鋼板の製造公差); GB/T13912 (金属亜鉛コーティングの試験)

2. 現場工事の受け入れに関する国家基準:

GB50018 (鋼構造物の設計基準); GB50205（鋼構造物の建設品質の合格基準）

3. 亜鉛メッキ基材の国家規格:

GB/T2518（連続溶融亜鉛及び亜鉛合金めっき鋼板及び鋼帯）

選択基準

1 基材グレードの選択（要件に基づく）

パネル厚さの選択: 標準民生用 (0.8 ～ 1.0 mm)。一般的な高耐久性 (1.2 mm)。非常に頑丈な (1.5 mm)。 1.5 mm を超える厚さは在庫がないため、特注注文が必要です (納期 12 営業日)。

2 亜鉛メッキコーティング構成 (腐食防止のためにゾーン分け)

1. 内陸乾燥地域: 両面亜鉛メッキ (80 ～ 120 g/m²)。 20年の設計耐用年数。

2. 海岸/塩水噴霧地域: 両面溶融亜鉛メッキ (275 g/m²) が義務付けられます。パネル表面の白錆を3年間防止します。

3. 酸/アルカリ化学薬品エリア: 強力亜鉛メッキ (450 ～ 600 g/m²)。耐火性および耐腐食性のトップコートによる二次保護が必要です。

3 コンクリートトッピングの厚さの要件

均一に 100 mm を注ぐことは固く禁止されています。厚さはパネルのプロファイルによって決定する必要があります: YX51 シリーズの天板 ≥101 mm; YX76/75シリーズ≧126mm。厚さが不十分であると、スラブの亀裂や過度のたわみに直接つながります。

4 つの主流パネル プロファイルの 4 つのアプリケーション シナリオ

ワンストップ一貫配送

床用オープンスチールデッキパネルのみを提供するサプライヤーとは異なり、HAISHENG はパネルとすべての付属品の完全なパッケージを単一の工場から提供します。これにより、誤差ゼロの寸法一致が保証され、市場供給のアクセサリとパネルのプロファイル間の不適合によって引き起こされるコンクリート漏れなどの問題が排除されます。

1 デッキの主な仕様

- 標準ストック長さ: 6/9/12m; 15mを超えるカスタム長さの場合は、分割して輸送する必要があります。

- 必須のラップ要件: デッキの端は鋼製梁の上部フランジまで 50mm 以上延長する必要があります。許可されていない現場でのラップ長の短縮は禁止されており、強制検査の対象となります。

- プロファイル分類: 民生用中リブ (51mm)。ハイリブ (75/76mm) ヘビーデューティー産業用。種類を混合しないでください。

2 シアースタッド固定システム

・スタッド材質：ML15特殊構造用鋼（通常の炭素鋼スタッドにありがちな疲労破壊を防止）。

- 適合仕様: YX51 ペア、φ16×80 スタッド付き。 YX76ペア、φ19×90スタッド付き。クロスモデルの混合は固く禁止されています。

- 建設アクセサリ: フルレンタルパッケージにはセラミックフェルールとインバータスタッド溶接機が含まれます。必須のスタッド間隔 ≤600mm。

3 エッジシーリングとグラウト漏れ防止

- エンドクロージャー: 51/76 プロファイルの特定モデル。デッキにマッチする亜鉛メッキ鋼製。板金を使用した現場製作は禁止です（錆び・剥がれの危険があるため）。

- L 型エッジ フラッシング: 片持ち梁のスラブ、エレベーターの開口部、換気シャフトのシールに。

- ギャップシール: ブチルシーラント。パネル間の0～5mmの隙間に適しています。コンクリートのアルカリ性に強い。

4 デッキ固定および補強アクセサリ

- 一次固定: 端部の完全溶け込みスポット溶接。スタッドのスルーデッキスポット溶接。インターロッキングサイドシームと500mm間隔の断続的なスポット溶接を組み合わせたもの。

- 局部補強：φ4.8亜鉛メッキセルフドリリングネジ。開口部、コーナー、またはたわみ点を補強するためにのみ使用されます。一次構造固定用ではありません。

5 場所打ちコンクリートの標準化された補強方式

- 最上層の耐クラック主補強材: Φ10 – Φ12 @ 200 – 250mm;表面の収縮亀裂を防ぐためにスパンに沿って連続的にレイアウトします。

- 横方向分布補強: Φ8 @ 250mm;集中荷重を分散するために主筋に対して直角に配置されています。特別な補強: 開口部に放射状の補強を追加。重荷重床にはφ6スチールメッシュを敷設し、将来のスラブ沈下を最小限に抑えます。

6. オープンリブデッキ専用仮止め支保工の仕様

- 支保工トリガーしきい値: 支保工は 2.5m を超えるスパンの場合必須です。例外は許されません。

- 支保工の種類: 門型フレーム鋼製支保工 (迅速な設置用)。全ベイ鋼管足場（特大スパン用）。

- 除去基準: 現場で養生したコンクリート試験片が設計強度の 75% に達し、測定されたたわみが ≤L/250 になった場合にのみ除去が許可されます。

カテゴリ間の比較分析

I. 主な差別化された利点

1. 原材料調達コストの削減: 同じスラブ厚さとリブ高さの場合、床用オープンスチールデッキパネルは必要な材料 (展開幅) が 12% ～ 18% 少なくなり、1 トンあたりの適用範囲が広くなり、大面積床材の主な材料予算が 7% ～ 11% 削減されます。

2. ゼロコストのオンサイト開口部: オープンリブチャネルにより、特殊な穴あけ工具が不要になります。ユーティリティや機器の開口部はガス切断で切断できます。不規則なフロアプランや湾曲したフロアプランにもよく適応し、端材の利用率は最大 92% に達します。

3. 高いスタッド溶接合格率: リブに障害物がないため、溶接ガンを垂直に配置でき、99% の合格率を達成します (クローズドリブデッキのコールドラップ/不完全融合の再加工率が 15% を超えるのと比較)。

4. 強力なコンクリートインターロックの安定性: 台形のオープンリブがほぞほぞ効果を生み出し、コンクリートの接着強度を 23% 高め、地震時の鋼コンクリートの剥離を防ぎます。

5. 主要構造への負荷の軽減: 同じ適用範囲で自重が 8% 軽いため、鋼製の梁と柱の断面が小さくなり、構造用鋼の総消費量が 3% ～ 5% 削減されます。

6. 設置後のメンテナンスが便利: 開いた底部リブにより、パネルの亜鉛メッキコーティングを損傷することなく、ハンガーロッドや天井吊り下げポイントを直接取り付けることができます。

7. 短納期リードタイム: シンプルなロール成形金型構造により、8 ～ 15 m/min の生産速度が可能です。豊富な在庫により、トラック満載で 3 日以内の発送が保証されます。

II. 3 つの客観的な欠点と緩和戦略

1. 制限された非サポート スパン: 最大非サポート スパンはわずか 2.4 m です。緩和策: 一時的なサポートを事前に計画します。 HAISHENG は無料のサポート レイアウト図面を提供します。

2. 弱い耐火性: 裸パネルの定格は 0.25 時間です。複合スラブの定格は 1.0 ～ 1.5 時間です。緩和: クラス II の火災安全要件を満たすために、パネル表面に厚さ 10 mm の極薄の難燃性コーティングを塗布します。

3. 下側の美観が悪い: リブ付きのプロファイルでは、隠すために吊り天井が必要です。軽減策: リブのプロファイルに合わせて設計されたカスタムの天井胴縁チャネルを提供して、天井の設置スケジュールを短縮します。

工場のエンドツーエンドの品質管理プロセス

1. 原材料摂取量の二重チェック

- 文書の検証: オリジナルの工場材料証明書とサードパーティの亜鉛コーティング試験報告書を確認します。追跡できない緩んだコイルを拒否します。

- 現場サンプリング: 床用オープンスチールデッキパネルのコイル 5 個ごとに 1 個をランダムにサンプリングし、降伏強度と亜鉛コーティング重量をテストします。波状のエッジやキャンバー (曲率) のあるコイルは拒否されます。

- プレスリット：成形中のプロファイルのずれを防ぐために、特定のパネルプロファイルに従って原材料の幅をカットします。

2. 生産ライン成形時の精度管理

- レベリングプロセス: 13 ～ 19 個のローラーによる多方向レベリングにより、コイル内部のストレスを排除します。表面の平坦度は≤2mm/mに維持されます。

- ロール成形: 周囲温度での冷間成形用の順送ローラー 18 ～ 26 セット。ゼロ高温処理により亜鉛コーティングが保護され、コーティングの剥離が防止されます。

- 国内公差の厳守: リブ高さ ±1.0mm、リブピッチ ±1.5mm、パネル幅 ±2mm。公差を超えるアイテムは廃棄または再加工されます。

3. カットと後処理の詳細

- PLC制御フライングシャー切断: 10mまでのパネルの長さ誤差は2mm以下。カットには丸まったエッジやバリがありません。

- 手動研磨: 早期の錆びを防ぐために、切断端のめくれ上がった亜鉛コーティングを滑らかにします。一致するエンドキャップとエッジトリムを同じバッチから同時に切断して、一貫した亜鉛コーティング仕様を確保します。

4.6 工場検査の義務化

幾何学的寸法の完全な検査。パネル表面の外観の目視検査。両面亜鉛コーティング重量のサンプリング。 180°リブ曲げによるコーティング密着性テスト。個々のパネルの反りチェック。モデルとバッチ番号のマーキングの確認。

5 保管、梱包、保護

仕様による階層スタッキング。輸送中の損傷を防ぐために端に亜鉛メッキのコーナープロテクターが付いています。 6 メートルのパネルを 1 束につき 3 本のスチールバンドで縛ります。湿気への暴露や屋外保管に伴う「白錆」を防ぐため、温度管理された乾燥した屋内倉庫に保管されます。

測定された機械的パラメータと耐久性パラメータ

1 主要プロファイルの自重および断面剛性パラメータ

2 サポートされていない最大スパン

試験条件：120mm現場打ちコンクリート。建設活荷重 2.0 kN/m²。たわみ ≤ L/180

- YX51: 0.8mm = 2.1～2.3m; 1.0mm = 2.4～2.7m; 1.2mm = 2.8～3.0m

- YX76: 1.0mm = 2.8-3.2m; 1.2mm = 3.3～3.6m (オープンプロファイルデッキのスパン上限)

3 耐荷重性、耐火性、耐久性

- サービスステージ耐荷重: 標準床材 3.5 ～ 5.0 kN/m²。厚いベーススチール + コンクリートによる最大 8 kN/m² の頑丈な耐荷重

- たわみ基準: 構造 ≤ L/180;サービス ≤ L/250

- 耐久性: 25 ～ 30 年 (通常の内陸環境における Z275 亜鉛メッキ)

- 耐火性評価: 鋼鉄コンクリート複合材料 1.0 ～ 1.5 時間。ベアデッキ 0.25h

調達のためのクイック選択ガイド

1. 標準オフィスビル/屋内メザニン: YX51-305-915 プロファイル + 0.8/1.0 mm ベーススチール + φ16 シャースタッド + YX51 タイプエンドクロージャ + 上部補強メッシュ;フルスパン支保工は必要ありません。

2. 大型倉庫/重工業作業場: YX76-344-688 プロファイル + 1.2/1.5mm ベースシート + φ19 シャースタッド + タイプ 76 エンドクロージャー + 2 層 2 方向補強 + フルスパン仮支保工。

よくある質問

1. Q: 床用オープンスチールデッキパネルは、床スラブの底部引張補強材を置き換えることができますか?

A: 補強材が国家基準を満たしていれば、底部の引張補強材を交換できます。ただし、上部の亀裂防止補強材は省略できず、設計図面で別途指定する必要があります。

2. Q: 切断素材は亜鉛メッキの防食コーティングを損傷しますか?

A: オンライン フライング シャー カットでは、高温による焼け跡が発生しません。切断端面のみ未加工の鋼が露出しており、出荷時に供給されるジンクリッチペイントにより現場でのタッチアップが可能です。

3. Q: 地域間供給の納期はどれくらいですか?

A: 標準在庫品はトラック満載で 3 日以内に出荷されます。カスタム プロファイルには 7 ～ 12 日かかります。主流の鉄骨構造プロジェクトについては、全国の主要都市への直接輸送が可能です。
