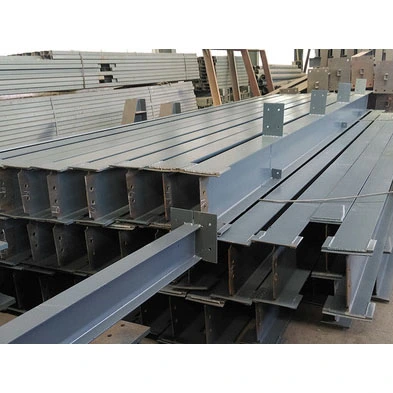

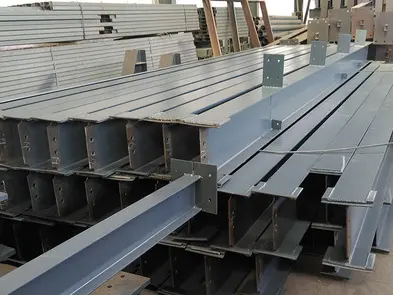

鋼製メザニンの荷重伝達には 2 段階の機構が必要です。一次梁は柱からの垂直荷重を支え、二次構造支持鋼製梁は二次耐荷重要素として機能し、一次梁間の耐荷重ギャップを橋渡しします。これらのビームは標準的な熱間圧延部分または小さな溶接部分から製造されているため、一次ビームに使用される高仕様の溶接探傷プロセスは必要ありません。これらは、構造の安全性とプロジェクトのコストのバランスをとり、小から中スパンの床と屋根囲いの分散耐力要件を満たし、一次-二次梁システムで最も広く使用されている二次耐力コンポーネントを代表します。
二次構造支持鋼梁は横方向に設置され、一次梁のコーベル位置に固定されます。鉄骨柱に直接接続するわけではありません。これらは主に床のデッキ、屋根の囲い、および人員や機器からの局所的な活荷重をサポートし、分散荷重を一次梁に伝達し、その後、鋼製の柱と基礎に伝達します。業界標準の母材には、熱間圧延 H 形鋼、標準 I 形鋼、チャンネル鋼、軽量溶接 H 形鋼の 4 種類があります。 Q235B は通常、標準的な屋内および屋外プロジェクトの主要材料として選択されますが、Q355B は頑丈な装置や振動装置をサポートするプラットフォームに使用されます。
- Secondary beams for industrial factory floor slabs
- 独立型屋外機器用の耐荷重プラットフォーム
- 母屋ブラケット用のサポートビーム
- 屋内スチール中二階床用の補助梁
- 熱間圧延切断部とカスタム溶接部に分類されます。標準の I ビーム、チャンネル鋼、熱間圧延 H ビームは、ストック長プロファイルの CNC 切断によって製造されます。標準外のベイ幅または特殊なスパンの場合は、軽量の溶接 H 形鋼 (小さな鋼板から製造) が使用されます。厚い板を使用する過酷な溶接プロセスは避けられます。
- ラップ接続プレート: 標準的なピン接続方法。薄板を梁の端部に溶接し、主梁のコーベル（ブラケット）に重ねて位置決めボルトで固定します。
- 薄いエンドプレート: 特定のセミリジッド接続にのみ使用されます。板厚は主梁支承端板に比べて大幅に薄く、増肉補強は施されていません。
- エンドスティフナ: 集中的なベアリング荷重を受ける二次ビームにのみ取り付けられます。標準の I ビームまたはチャネル鋼の二次ビームには含まれていません。
- 母屋ブラケット プレート: 屋根の補助梁に固有。ラップされた亜鉛メッキ屋根母屋をサポートするために上部フランジに溶接されています。
・ユーティリティ開口部補強板：規格サイズを超えるウェブ開口部の周囲に設置し、断面強度を補強します。
- 標準の二次構造支持鋼梁 (最大 12m) には吊り上げラグが装備されていません。吊り上げは、プロファイル フランジの周りにスリングを掛けることによって実行されます。非常に長いまたは頑丈な二次ビームには、簡単な溶接された吊り上げラグが工場で取り付けられています。
- 錆除去グレード: 標準屋内プロジェクト用の St3 (ハンドツール洗浄)。 Sa2.5 (研磨ブラスト洗浄) は、腐食性の高い環境での屋外プロジェクト向けです。
- コーティングシステム: 2 層スプレー塗布 (プライマーとトップコート)。乾燥膜の総厚は60μmから100μmの間で制御されます。
- 耐火性: 必要に応じて、薄膜膨張性難燃性コーティングを塗布します。標準耐火等級は 0.5 ～ 1 時間です。
従来の静荷重ジョイントにはグレード 4.8 標準ボルトが使用されます。グレード 8.8 高強度ボルトは、機器の振動、強風、または重荷重の影響を受ける接合部に使用されます (適合する OEM ナットと平ワッシャーが付属)。
- I ビーム二次ビーム: I ビーム本体 + 両端の重ね接続プレート + 母屋支持プレート + 完全な防食コーティング。屋内の軽量パネル床材に適しています。
- 熱間圧延 H ビーム二次ビーム: 小型 H ビーム本体 + エンドラッププレート + 局所補強材 + せん断スタッド。コンクリート複合床材に適しています。
- チャンネル鋼二次ビーム: チャンネル鋼本体 + エンド キャップ プレート + 小さな横ラグ プレート。主に小型の独立した機器プラットフォームに使用されます。
現場での荷重、構造形状、接続形式の3つの観点から明確に区別し、調達・選定時のミスを防ぎます。 - 主梁: 鋼柱に直接接続されています。全スパンにわたって継続的な荷重に耐えます。厚みのあるベアリングエンドプレートと、全体に密に配置されたスティフナーが特徴です。グレード 10.9 の高力ボルトを使用します。グレード I の溶接については 100% 超音波検査 (UT) を受けます。
- 補助ビーム: 主ビームに重ねて接続され、局所的で分散された荷重に耐えます。簡素化された構造設計と主にピン (ヒンジ) 接続が特徴です。軽量プロファイルを利用します。抜き取り溶接検査を受けます。
二次サポートビームに軽量プロファイル構造を活用したこのシステムは、従来のフルカバーのメインビーム構造に比べて、次のような実際的な利点を提供します。
1. 軽量で柔軟な配置。床スラブモジュールに基づいて間隔を自由に調整できます。
2. 材料効率が高い。鋼製メザニン構造の全体的な鋼材調達および製造コストを大幅に削減します。
3. 高い表面平坦性;異形鋼デッキ、無垢材床、繊維セメントボードなど、さまざまな床材と互換性があります。
4. 簡単な製造と便利な現場でのレイアウト/設置。全体の建設スケジュールを効果的に短縮します。
5.均一な負荷分散。長期にわたる床のたわみや歩行者による振動を構造的に軽減します。
6.工場で適用された防食および防錆処理。乾燥した屋内環境での長期安定性を保証し、構造耐久性基準を満たしています。
荷重要件に柔軟に対応するために、軽荷重用の I ビームとチャンネル鋼 (コスト管理)、中荷重用の小型 H ビーム (剛性の確保) の 4 つのプロファイル タイプが用意されています。このシステムは、ストックの熱間圧延プロファイルを切断することに依存しており、カスタムメインビームに必要なサブマージアーク溶接や繰り返しの矯正プロセスの必要性を排除します。 C 形セクションと標準チャンネル鋼ブラケットは、エンクロージャのブレースにのみ適しており、垂直床荷重に耐える二次ビームの代わりにはなりません。
独立した負荷経路。荷重が鋼柱に直接伝達されないため、断面が小さくなり、自重が低くなります。すべての接続は重ね接合ピン構造を利用しており、メインビームに重いエンドプレートや高密度の補強材を使用する必要がありません。これにより、溶接消耗品と製造労働力が削減され、システムは標準的なメザニンの耐荷重シナリオの大部分に適したものになります。
設置には高所での完全溶け込み突合せ溶接は必要ありません。代わりに、単純なボルト締めの重ね接続が使用され、建設の技術的敷居が低くなります。部材は必要な長さに切断でき、密集したセグメントのレイアウトによりフロアスパンが最適化され、不規則なベイ構成に対応します。さらに、グレード I 溶接の非破壊検査 (NDT) 要件がなくなることで、品質検査と人件費が大幅に削減されます。
母屋クリートと小さなユーティリティサポートを梁の上部フランジに溶接できるため、このコンポーネントは床と屋根の両方の用途に適しています。せん断スタッドは、複合コンクリート床システムの場合は追加したり、乾式施工床の場合は省略したりできるため、特定のニーズに基づいてコスト効率の高い構成を調整できます。
二次構造支持鋼梁支持梁は一次梁よりも応力が大幅に低いため、防食塗料と耐火塗料を薄く塗布するだけで十分であり、結果として材料の消費量が削減されます。メンテナンスと改修が簡単で、一次梁と比較して構造物のライフサイクル全体にわたって防食と耐火に関して全体的なコスト効率が優れています。
1. 主梁: 全スパン荷重を鋼柱に伝達します。重荷重および長いスパン向けに設計されています。堅牢な接続が特徴で、高水準の非破壊検査 (NDT) を受けています。
2. 補助梁: 分散された床荷重を主梁に伝達します。中程度の負荷とピン接続用に設計されています。費用対効果を優先します。
3. チャンネル鋼と C セクション: 主に構造支持体と屋根の母屋に使用されます。広い面積の垂直床荷重に耐えないでください。
1. 原材料の受け入れ: 熱間圧延部分のオリジナルの工場品質証明書を確認します。横方向の曲がり、ねじれ、腐食を検査します。変形限界を超えたコンポーネントを機械的に真っ直ぐにします。接続と補強プレートの品質を同時に検証します。
2. CNC 精密切断: 二次構造梁の大量切断には冷間金属鋸を使用します。さまざまな部品にはプラズマ切断を使用します。非常に長いスプライスされたコンポーネントの溶接ベベルを準備します。
3. コンポーネントのレイアウトと組み立て: 構造図に従って接続プレート、補強材、母屋クリート、補強プレートを配置します。精密仮付け溶接を使用してコンポーネントの相対位置を固定します。
4. 小型部品溶接: CO2 ガスシールド溶接を使用して補助部品の溶接を実行します。スプライス溶接についてはグレード II 規格を実施します。重要な耐荷重ノードに対してのみ選択的な超音波試験 (UT) を実施します (全数検査はありません)。
5. CNC 穴開け: CNC を使用して接続プレートにボルト穴をあけ、同軸の位置を確保します。標準接続にはグレード 4.8 ボルトを使用し、重負荷ノードにはグレード 8.8 ボルトに切り替えてください。
6. 修正と研削: 局所的な低温火炎矯正を使用して溶接変形を除去します。溶接スパッタ、バリ、余分な溶接ビードを研磨して取り除きます。
7. 防食および耐火: プロジェクトの仕様に基づいて防錆基準を適用します。防食塗料を2回スプレーします。指定された防火地域に薄膜膨張性耐火コーティングを塗布します。
8. ID マーキング、最終検査および保管: 固有のコンポーネント ID をスプレーします。寸法を確認します。品質検査記録を作成する。配送前に天候保護のためのパッケージを用意してください。
- 熱間圧延 H 形鋼: 200x100mm ～ 450200mm
・標準Iビーム：I10～I32
・標準チャンネル鋼：[10～[25]
・軽溶接H形鋼：高さ250mm～600mm
- 標準納品長さ: 6m、9m、12m、現場接続用の超長さ
・加工公差：全長偏差±3mm、横振れ≦L/1000
|
材質グレード |
降伏強さ |
抗張力 |
アプリケーションシナリオ |
|
Q235B |
≧235MPa |
375～500MPa |
従来の床および屋根の補助梁 |
|
Q355B |
≧355MPa |
470～630MPa |
大型機器プラットフォームの補助ビーム |
- 力性能: 主に強い軸曲げ力に耐えますが、横方向の安定性は床スラブによって制限されます。 Φ16/Φ19シャースタッドで支持力約30％アップ
- 補強材のレイアウト: ベアリングサポートに局所的な補強材のみを取り付け、全長の補強材は取り付けません。
- 溶接検査: ランダム UT 検査による二次溶接、すべての隅肉溶接の目視検査
- 錆除去基準: St3 手動錆除去、高規格プロジェクト向け Sa2.5 ショットブラスト
・塗料乾燥膜厚：60μm～100μm
- 耐火時間: 薄い耐火コーティングで 0.5 時間から 1 時間
- 接続プレートの厚さ: 8mm ～ 16mm
- 一次耐荷重ビーム: Q355B 主要材料、厚いエンドプレート、100% 一次溶接 UT 検査、グレード 10.9 ボルト、100-160μm 塗膜
- 二次構造支持鋼梁: Q235B 主要材料、薄い接続プレート、ランダム二次溶接検査、グレード 4.8 ボルト、60 ～ 100μm 塗膜
- コンポーネントの統合供給: 主梁、副梁、高力ボルト、接続プレートを含む完全な鉄骨構造パッケージの生産スケジュールと公差基準を統一することで、異なるサプライヤー間の寸法の相違によって引き起こされる現場での位置ずれを排除し、やり直し作業を削減します。
- 包括的な国境を越えた文書化: 部品 ID の相互参照リストを伴う、バイリンガルの材料品質証明書、寸法検査報告書、溶接サンプリング報告書、および組立図面の提供。海外通関、第三者検査・受理、現場申告要件に完全準拠。
- 事前の技術サポートと図面の最適化: 床荷重とベイの寸法に基づいた二次ビーム間隔の販売前無料最適化。スタッドと母屋のクリートの位置の確認。耐荷重不足やレイアウトミスなどの問題を防ぐために、詳細な接続組立図を提供します。
- 保護的な越境物流: エッジプロテクターと防水ストレッチラップを使用した、非常に長い二次ビームの部分梱包。海と陸の輸送の過酷さに耐え、塗装の損傷や輪郭の変形を防ぐために、吊り上げポイントを明確にマークします。パッキングリストと物流追跡番号を同時に提供します。
- リモート オンサイト設置サポート: 図入りの設置マニュアルと短い組み立てビデオ チュートリアルを提供します。中国語と英語による年中無休のリモート技術 Q&A。二次ビームのピン接続、ラッピング、複合床構造に関するリアルタイムのガイダンス。
- 長期保証とメンテナンス: 5 年間の材料保証と 2 年間の工場で適用された防食コーティング保証。取り付け後の塗装タッチアップとボルトの再検査/メンテナンスの無料プラン。小型二次ビーム付属品の永久補充サービス。
