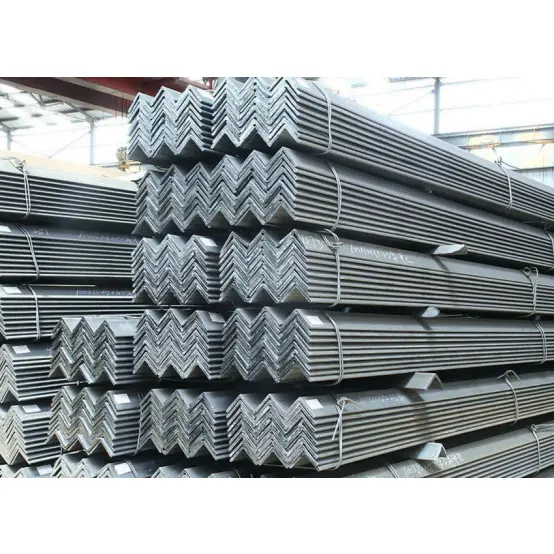

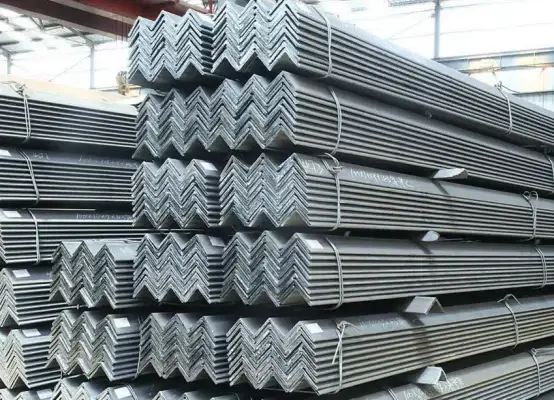

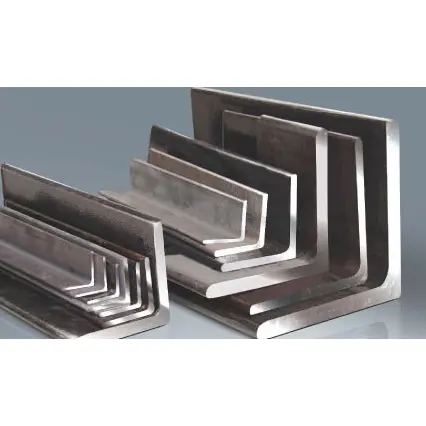

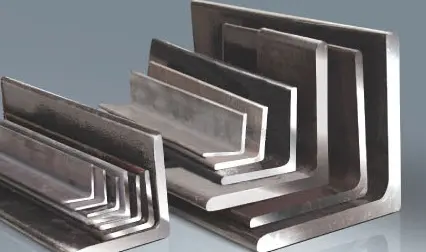

亜鉛メッキ構造用鋼製アングルバー

亜鉛メッキ構造用鋼製アングルバーは軽量でコスト効率が高く、加工と取り付けが簡単です。コンパクトで多用途な断面を備えているため、構造接続、ブレース、母屋補強、手すり、サポート、埋め込み部品、およびさまざまな補助コンポーネントに頻繁に使用されます。これらは産業施設、地方自治体のプロジェクト、電気機械設備、および倉庫で広く利用されており、鉄鋼構造における大量の補助材料です。

アングルバーの特徴

I. 機械的特性および断面特性

1. L字型の断面;軽量構造。これらは主に軸方向の力、せん断力、局所的な曲げモーメントに耐えます。全体の剛性が比較的低いため、主梁や柱などの核となる耐荷重コンポーネントとしての使用には適していません。

2. 熱間圧延された一体構造により、残留応力が低く、材料特性が均一であるため、荷重下での亀裂や変形が起こりにくくなります。

3. 等脚角度は対称的な荷重分布を実現し、不等脚角度は力の方向に応じて柔軟に選択でき、さまざまな設置ジョイントに対応します。

II.経済性と調達の特徴

1. 幅広い仕様とモデル;豊富な市場在庫と多様な調達チャネル。価格が安く、全体的なコストが低い。

2. 軽量で、全体の構造負荷と基礎コストを大幅に削減します。

Ⅲ．加工・施工の特徴

1. 切断、打ち抜き、曲げ、溶接、接続が簡単で、現場での二次加工もフレキシブルに行えます。

2. コンパクトなサイズなので、取り扱いや持ち上げが簡単です。多彩な組み立て方法（溶接またはボルト締め）により、高い施工効率が保証されます。

3. 柔軟なスプライシングと組み合わせのオプション。複数のバーを一緒に使用すると、全体の耐荷重能力と安定性が向上します。

IV.使用法と互換性の特徴

1. 熱間圧延された「ブラック」（ミルスケール）状態で納品されます。サビ落とし、塗装、溶融亜鉛メッキなどの防食処理に対応。標準的な屋内および屋外環境での使用に適しています。 2. 汎用性が高い。コネクタ、サポート、筐体フレームワーク、手すり、埋め込み部品などのさまざまな補助コンポーネントの製造に適しています。

V. 制限事項

断面形状により、曲げや横方向の変位に対する抵抗力が限られています。これらは主に補助的な耐荷重、接続、または補強コンポーネントとして機能しますが、長距離または高負荷の用途で大きな荷重を支えることはできません。

用途と適用範囲

I. 主な用途

1. 接合部の接続と補強: 亜鉛メッキ構造用鋼製アングルバーは、接続プレート、補強材、および一次鋼材と二次鋼材 (梁や柱など) 間の接合コンポーネントとして機能し、接合部の完全性を高めます。

2. 各種サポートおよびブラケット: パイプサポート、ケーブルトレイブラケット、機器ベース、ユーティリティ廊下サポート、および屋根サポートの製造。

3. エンクロージャおよびフレームワーク: 産業プラントの壁/屋根の母屋、カラースチールクラッディングのフレームワーク、隔壁フレーム、およびドア/窓フレーム。

4. 手すり、ガードレール、およびはしご: 工場の周囲のフェンス、階段の手すり、歩道の手すり、プラットフォームの囲い、およびアクセスはしごの主要コンポーネント。

5. 埋め込み部品およびアンカー: 建設用埋め込み部品、ベース プレート コネクタ、壁タイ。

6. 軽量フレームおよび仮設設備: 簡易物置、建設現場の物置、仮設支柱、および足場コンポーネント。

7. 鉄骨構造の補強: H 形鋼、溝形鋼、I 形鋼、その他の構造部材の強化、締結、および横方向の支持を提供します。

II.適用範囲

1. 産業用建物: 工場、倉庫、作業場における機器プラットフォームのサポート システム、エンクロージャ構造、および補助資材。

2. 地方自治体のエンジニアリング: 道路のガードレール、敷地の囲い、看板の枠組み、地方自治体のユーティリティラインのサポート、および小さな歩道。

3. M&E および HVAC: 発電所、化学施設、商業ビルのエアダクト、水道管、ケーブル用の特殊なサポートとハンガー。

4. プレハブ建築物・土木建築物：鉄骨造高層建築物、モジュール建築物、簡易住宅等の補助躯体。

5. 倉庫および物流: 軽量棚、保管パーティションラック、保管ヤードの保護構造。 6. その他の分野：建設機械用補助構造物、船舶用補材、農業機械フレーム、送電鉄塔用補助部材。

主要なパフォーマンスパラメータ

規格: GB/T 706-2016 (亜鉛メッキ構造用鋼アングルバー);等脚角度と不等脚角度に分類されます。

I. 一般的な材料と機械的性質

弾性率: 2.06 × 10⁵ MPa;室温での衝撃エネルギー ≥ 27 J。

II.分類、指定、主流仕様

1. 分類と指定

· 等脚角度: 脚の幅は等しい。指定：脚幅×脚厚（例：∠50×5）。

・脚の角度が不等：脚の幅が異なります。指定：長い脚幅×短い脚幅×脚の太さ（例：∠63×40×5）。

2. 一般的な等脚角度 (エンジニアリングの主流)

・∠25×3、∠30×3、∠40×4

・∠50×4、∠50×5

・∠63×5、∠70×6

・∠80×6、∠90×8、∠100×10

3. 一般的な不等脚角度

∠56×36×4、∠63×40×5、∠70×45×5、∠80×50×6

Ⅲ．寸法と長さのパラメータ

1.標準固定長:6m、9m、12m;カスタムカットも可能です。長さ公差±5mm。

2. 形状公差: 曲率 ≤ 2mm/メートル;全曲率 ≤ 全長の 0.2%;大きなねじれはありません。

IV.構造的特徴

1. L字型のオープンセクション;ねじり剛性と曲げ剛性が低い。軸方向の力、せん断力、局所的な曲げモーメントに耐えるのに適しています。

2. 等しい脚角度は対称的な荷重を特徴とし、双方向のブレースや対称的なサポートによく使用されます。不等脚角度は、一方向の荷重ジョイントに適しています。

3. 単一部材の耐荷重能力には限界があります。メンバーを組み合わせたりグループ化したりすると、全体の剛性を高めることができます。

V. 表面および加工特性

1. 納品状態: 熱間圧延、黒色仕上げ (ミルスケール付き)。

2. 加工性：切断、穴あけ、溶接、曲げが容易。現場での製作に便利です。

3. 表面保護：サビ取り塗装、溶融亜鉛メッキ、粉体塗装に対応。屋内と屋外の両方の環境に適しています。

VI.動作環境パラメータ

1. 適用温度範囲：[最低]℃～[最高]℃

2. 耐食性: 基材には固有の耐食性がありません。屋外または腐食性環境では、表面保護が必須です。

3.接続方法：溶接、標準ボルト締め、亜鉛メッキボルト締めに対応。

亜鉛めっき構造用鋼製アングルバー規格表
